МОнтаж

МОнтаж

96

|dhB-e ... sil electronic

www.stiebel-eltron.ru

кодирующий разъём для переключения мощности

26

_0

2_0

2_0

82

2

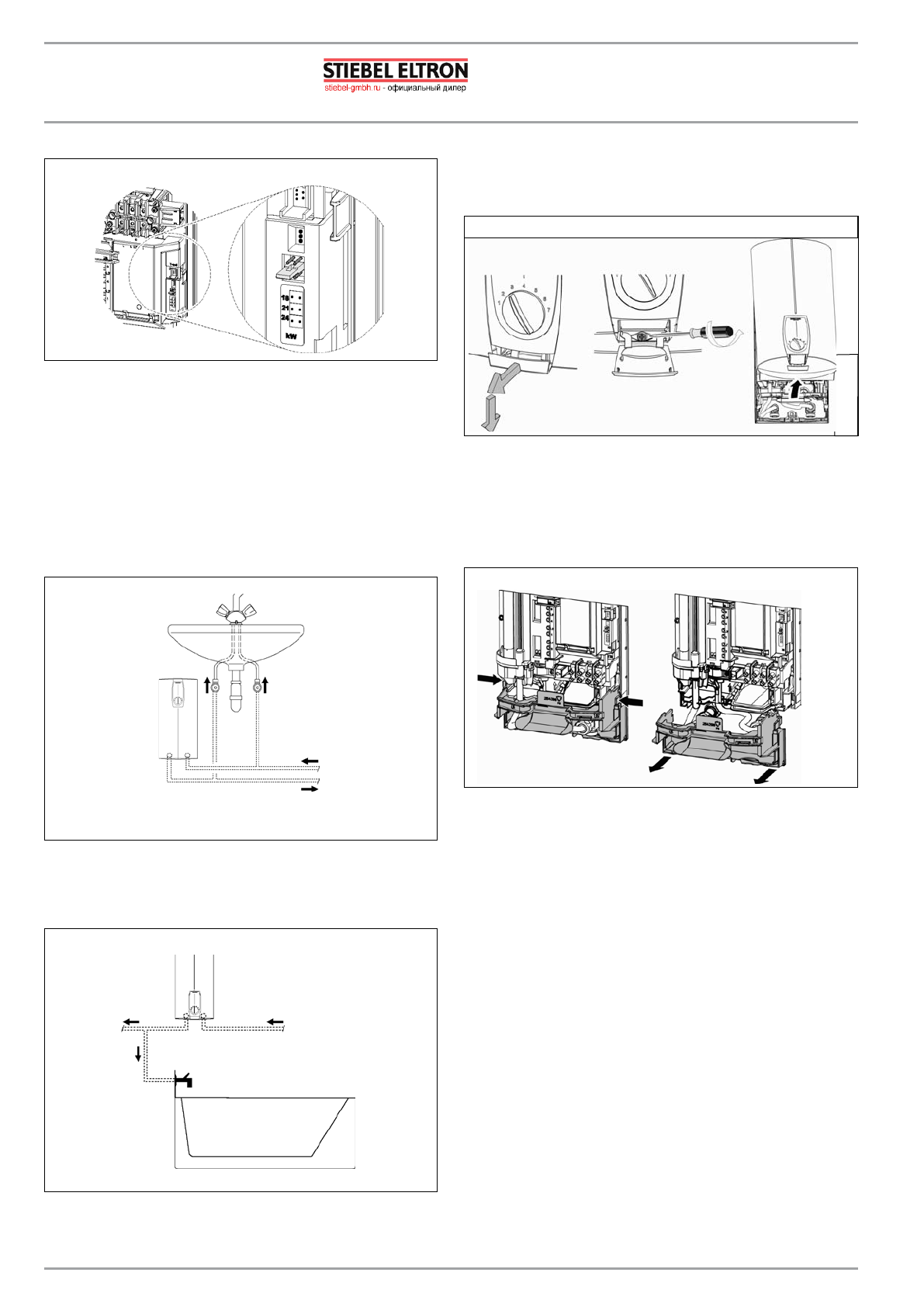

Монтаж

10.

Место монтажа

10.1

прибор предназначен только для неподвижного монтажа на стене.

стена должна иметь достаточную несущую способность.
Монтаж прибора осуществляется только в вертикальном положении

(над или под раковиной) в помещении, где температура не опускается

ниже нуля.

Под раковиной

10.1.1

1

2

Монтаж под раковиной

C2

6_0

2_0

2_0

80

7

подвод холодной воды

1

Выход горячей воды

2

над раковиной

10.1.2

 Монтаж над раковиной

2

1

C2

6_0

2_0

2_0

80

6

подвод холодной воды

1

Выход горячей воды

2

Монтаж

10.2

Открывание прибора

10.2.1

26

_0

2_

02_

08

08

 Открывание прибора

пр и  п о с т а в ке  п ул ьт  у п р а в л е н и я  в  н е к ото р ы х

случаях  отделяется  листом  картона  для  защиты  от

соприкосновения. перед монтажом прибора этот лист

картона нужно вынуть.

Отсоединение задней панели

10.2.2

26

_0

2_0

2_0

80

9

 съём нижней части задней панели

нажмите на фиксирующие крюки справа и слева и выньте нижнюю

»

часть по направлению вперёд.

Монтаж планки для подвешивания

10.2.3

Разметьте места для сверления отверстий с помощью монтажного

»

шаблона.  при  монтаже  прибора  с  открытой  прок ладкой

трубопроводов также следует разметить отверстие для крепления,

расположенное в нижней части шаблона.
просверлите отверстия и закрепите планку для подвешивания с

»

помощью 2 пробок и 2 винтов. Винты и пробки не входят в объём

поставки.
