МОнтаж

МОнтаж

www.stiebel-eltron.ru

dhB-e ... sli electronic |

95

Р

ус

ск

и

й

30 мм. при использовании этого комплекта класс защиты изменяется

на IP 24 (защита от рабочей воды).

комплект труб для монтажа со смещением

8.5.5

номер для заказа 220290. состоит из универсальной монтажной

рамы  (техническое  описание  см.  номер  для  заказа  220291)  и

колен труб для вертикального смещения прибора на 90 мм вниз

относительно места подвода воды.

комплект труб для замены газового водонагревателя

8.5.6

номер для заказа 220510. состоит из универсальной монтажной

рамы (техническое описание см. номер для заказа 220291) колен труб

для монтажа при наличии соединений газового водонагревателя

(подсоединение  трубопровода  холодной  воды  слева,  горячей

- справа).

набор труб для замены приборов DHB

8.5.7

номер  для  заказа  159876.  состоит  из  2-х  вставных  муфт.  с их

помощью  можно  подключить  прибор  к  штекерным  разъёмам

прибора DHB.

Реле сброса нагрузки LR 1-A

8.5.8

номер  для  заказа  001786.  Реле  сброса  нагрузки  позволяет

работать, например,  с  нагревателями  с  промеж у точными

резервуарами.  благодаря  реле  сброса  нагрузки  проточный

нагреватель имеет приоритет перед другим прибором.

Реле сброса нагрузки LRH 11/13 | комплект для

8.5.9

подключения электроплиты

номер для заказа 223409. приборы DHB-E 11 и DHB-E 13 можно

использовать в сочетании с электроплитой. Для этого требуется

реле сброса нагрузки либо комплект для подключения электроплиты.

плиту  нужно  подсоединить  к  соединительному  элементу  для

плиты.
использование реле сброса нагрузки имеет смысл, если имеется

заземлённый кабель трёхфазного тока, а прокладка нового кабеля

требует  слишком  больших  затрат.  использование  реле  также

имеет смысл, если распределительное устройство либо домовое

ответвление не допускают одновременной работы прибора DHB-E

и  электроплиты.  Во  время  работы  прибора  DHB-E  реле  сброса

нагрузки отключает электроплиту.

Монтаж

9.

Указания по монтажу

9.1

Гидравлическое давление

9.1.1

если  значение  расхода,  нужное  для  включения  прибора,  не

достигается даже при полностью открытой арматуре, нужно снять

ограничитель расхода. его нужно заменить пластмассовой фасонной

шайбой,  входящей  в  комплект  поставки.  но  при  необходимости

также можно повысить давление в трубопроводе подачи воды.

термостатическая арматура.

д л я  норм а льной  работы  т ермос т атич ес кой

арматуры ограничитель расхода нельзя заменять

пластмассовой фасонной шайбой!

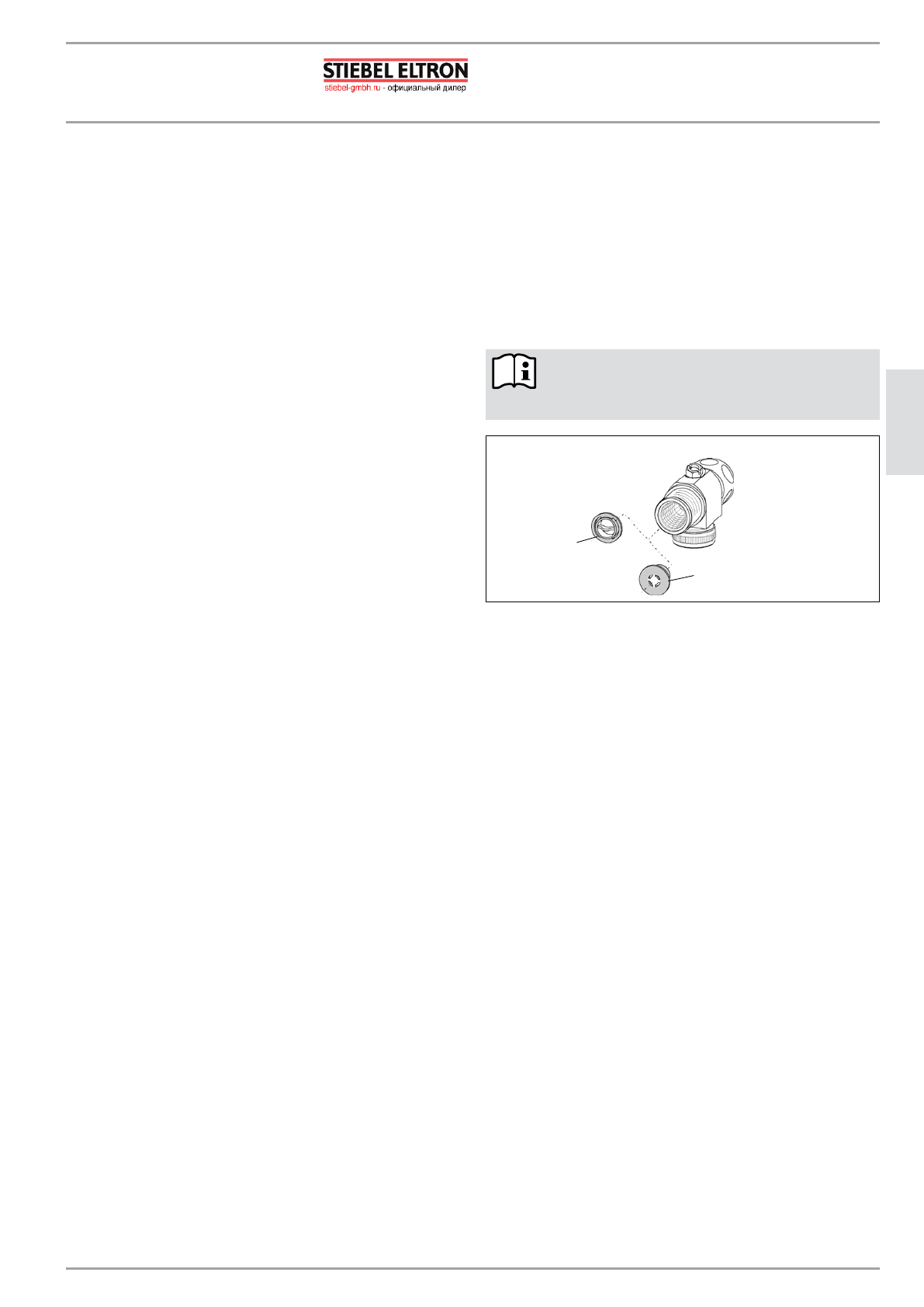

 установка ограничителя расхода или пластмассовой

фасонной шайбы

2

1

C2

6_0

2_0

2_0

82

0

Ограничитель расхода

1

пластмассовая фасонная шайба

2

Гибкие трубопроводы подачи воды

9.1.2

при подключении прибора с помощью гибких трубопроводов для

подачи воды не допускайте перекручивания байонетных соединений

колен труб в приборе.

Прибор с переключаемой потребляемой мощностью

9.1.3

прибор  DHB-E  18/21/24  SLi  при  поставке  установлен  на  21  кВт.

при  монтаже  прибора  с  другой  мощностью  следует  выполнить

следующие действия:

переставьте  кодирующий  разъём  в  соответствии  с  выбранной

»

мощностью. Выбираемая мощность и предохранитель прибора

указаны в разделе «технические данные».
крестом отметьте выбранную мощность на заводской табличке.

»

Для  этого  используйте  карандаш,  пригодный  для  составления

документов.
установите ограничитель расхода, соответствующий мощности

»

прибора.  цвет  ограничителя  расхода  указан  в  таблице

«технические данные».
