МОнтаж

МОнтаж

102

|dhB-e ... sil electronic

www.stiebel-eltron.ru

при замене стороннего прибора можно использовать подходящие

отверстия под пробки.

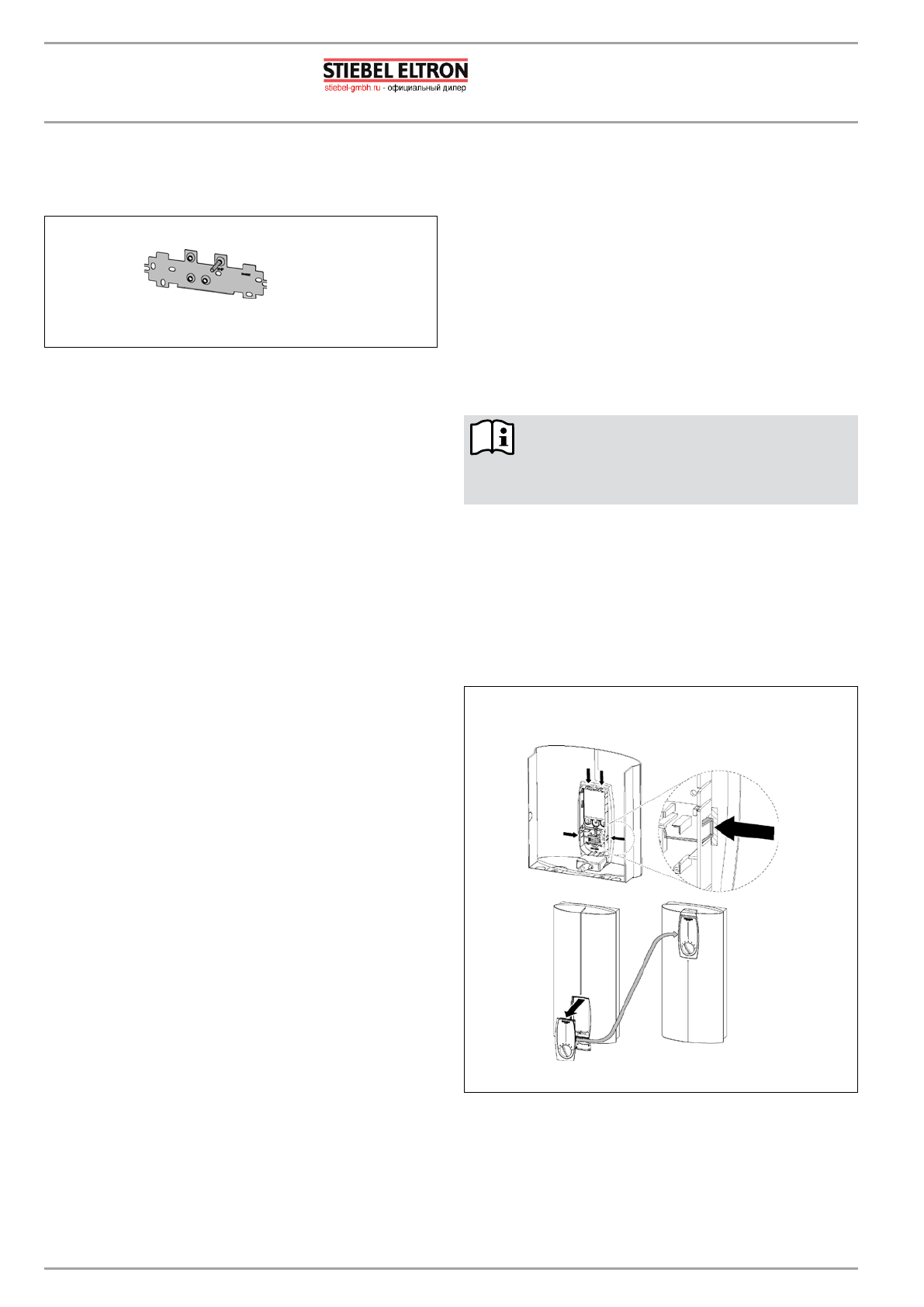

 планка для подвешивания при замене прибора DHF

C2

6_0

2_0

2_0

81

5

Монтаж под раковиной с повёрнутой крышкой прибора

10.3.10

крышку прибора можно установить на заднюю панель, повернув

её  на  180°.  Это  удобно  в  первую  очередь  тогда,  когда  прибор

устанавливается  под  раковиной.  Для  этого  нужно  выполнить

следующие действия:

Выньте пульт управления из крышки прибора. Для этого нажмите

»

на фиксирующие крючья.
поверните крышку прибора и снова зафиксируйте пульт управления.

»

при этом в зацепление должны войти все фиксирующие крючья.

Для  упрощения  монтажа  пульта  управления  надавите  на

внутреннюю сторону крышки прибора (в заштрихованной области,

см. рис. «крышка прибора при монтаже под раковиной»).

Пульт управления с повреждёнными фиксирующими

крючьями.

Устанавливать пульт управления с повреждёнными

фиксирующими  крючьями  запрещается.  таким

образом, безопасность не обеспечивается.

Вставьте разъём кабеля датчика заданного значения температуры

»

в гнездо «T-soll» электронного модуля, см. раздел «первоначальный

ввод в эксплуатацию».
навесьте  крышку  прибора  по  направлению  вниз  и  поверните

»

её вверх к задней панели. следите за правильностью посадки

уплотнения  задней  панели.  Для  этого  при  монтаже  слегка

перемещайте крышку вперёд-назад.
закройте прибор с помощью винта в крышке прибора.

»

 крышка прибора для монтажа под раковиной

26

_0

2_0

2_0

81

7
