Описание прибора

8.

система отопления с неизолированными проводами подходит для

воды с малым и большим содержанием извести. нагревательный

элемент нечувствителен к обызвествлению.
температура  на  выходе  плавно  рег улируется.  с  помощью

электронного устройства управления автоматически регулируется

электрическая мощность в зависимости от выбранной температуры

и расхода воды.

Объём поставки

8.1

планка для подвешивания

—

Монтажный шаблон

—

Двойной ниппель

—

крестовина

—

тройник

—

плоские уплотнения

—

Фильтр

—

Ограничитель расхода

—

пластмассовая фасонная шайба

—

пластмассовая крышка

—

пластмассовые соединительные муфты

—

направляющие детали крышки и задней панели

—

Монтаж

8.2

на  заводе-изготовителе  прибор  подготовлен  для  следующих

условий:

подключение к электросети внизу, скрытая проводка

—

подвод воды скрытый

—

прибор устанавливается вертикально под раковиной или над ней

на прочной стене.

Ограничение  температ уры  /  защита  от

8.3

ошпаривания

Максимальное  ограничение  температуры, осуществляемое  с

помощью пульта управления в крышке прибора, составляет 43°C.

Для этого нужно выполнить следующие действия:

снимите крышку прибора.

»

Выньте вставленную электронную плату из пульта управления в

»

крышке прибора. при этом обратите внимание на фиксирующие

крючья.
сместите разъём слева направо (положение «43°C»).

»

снова установите пульт управления. Фиксирующие крючья должны

»

войти в зацепление. следите за положением кнопки и оси.

26

_0

2_0

2_0

83

3

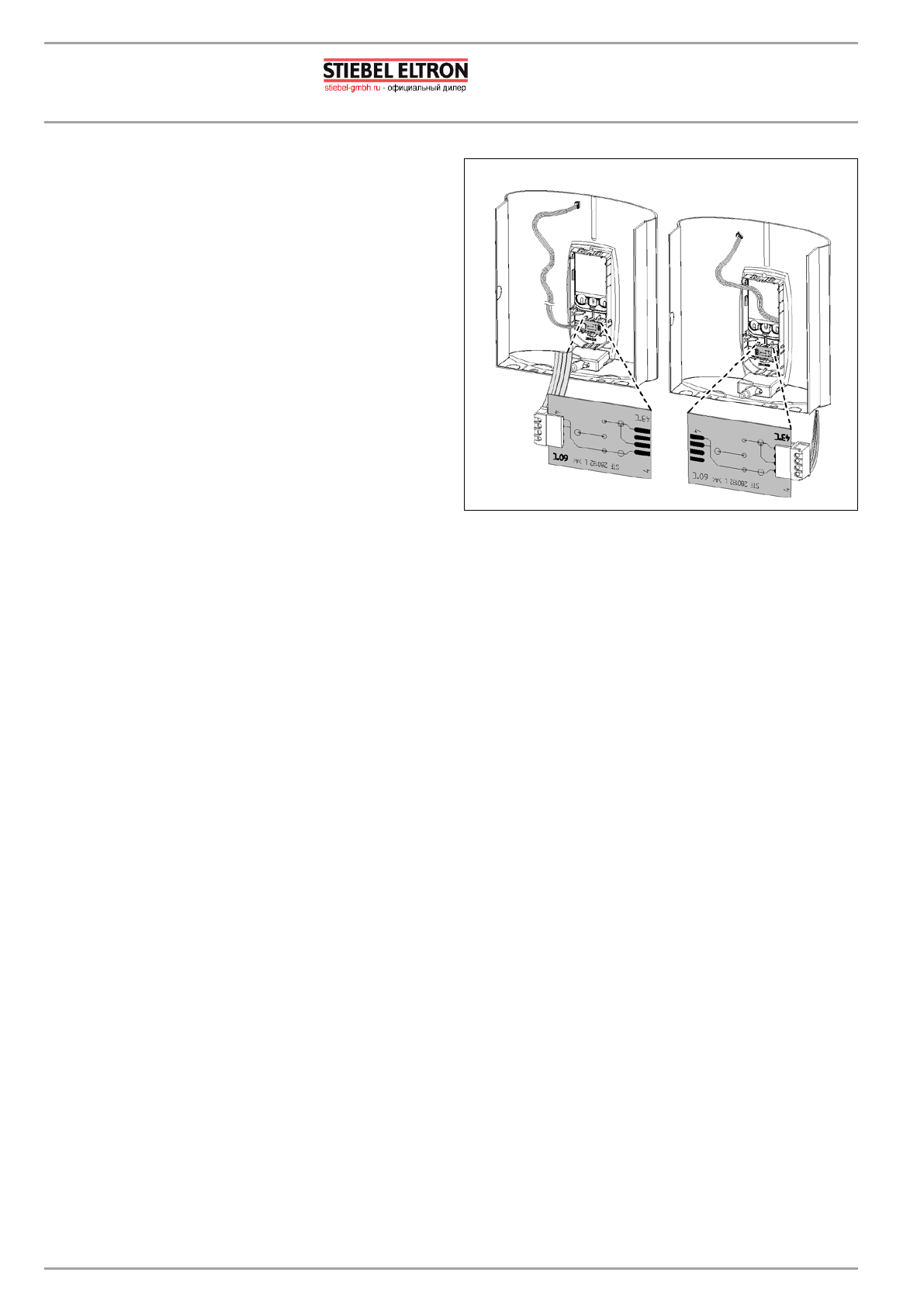

настройка ограничения температуры / защиты от ошпаривания

Варианты монтажа

8.4

Возможны и допустимы следующие варианты монтажа:

подключение к электросети вверху, скрытая проводка

—

подключение к электросети, открытая проводка

—

подвод воды открытый

—

Монтаж с повёрнутой крышкой прибора

—

Монтаж при смещении облицовочной плитки

—

установка реле сброса нагрузки

—

Специальные принадлежности

8.5

напорная арматура с двумя ручками

8.5.1

WKMD - арматура для кухни, номер для заказа 222437

—

WBMD - арматура для ванной, номер для заказа 222438

—

Принадлежности для монтажа

8.5.2

К

—

омплект труб для монтажа под раковиной

,

номер для заказа 070565,

подсоединение: открытая прокладка труб, G 3/8,

вверху.

комплект пробок (2 шт.) G ½

—

, номер для заказа 074326.

Эти пробки нужны при использовании напорной арматуры

сторонних производителей.

наборы для монтажа с открытой проводкой

8.5.3

Припаиваемое резьбовое соединение для медных труб

—

,

номер для заказа 074019. состоит из 2 пробок G ½ и 2 накидных

гаек ½" с закладной деталью для паяного соединения Ø 12 мм.

Обжимные фитинги для медных труб

—

, номер для

заказа 222380. состоят из

2 пробок G ½ и 2 обжимных фитингов ½" x 15 мм с

уплотнениями.

Обжимные фитинги для пластмассовых труб

—

, номер для

заказа 222381. состоят из 2 пробок G ½ и 2 обжимных фитингов

½" x 16 мм (Viega: Sanfix-Plus или Sanfix-Fosta) с уплотнениями.

Универсальная монтажная рама

8.5.4

номер  для  заказа  220291.  состоит  из  монтажной  рамы  с

электропроводкой.  при  использовании  этого  комплекта  между

задней  панелью  прибора  и  стеной, на  которой  осуществляется

монтаж, образуется  зазор  30  мм.  Это  пространство  позволяет

выполнить скрытую прокладку кабеля для подключения к сети в

любом месте сзади прибора. Глубина прибора увеличивается на
