МОнтаж

МОнтаж

98

|dhB-e ... sil electronic

www.stiebel-eltron.ru

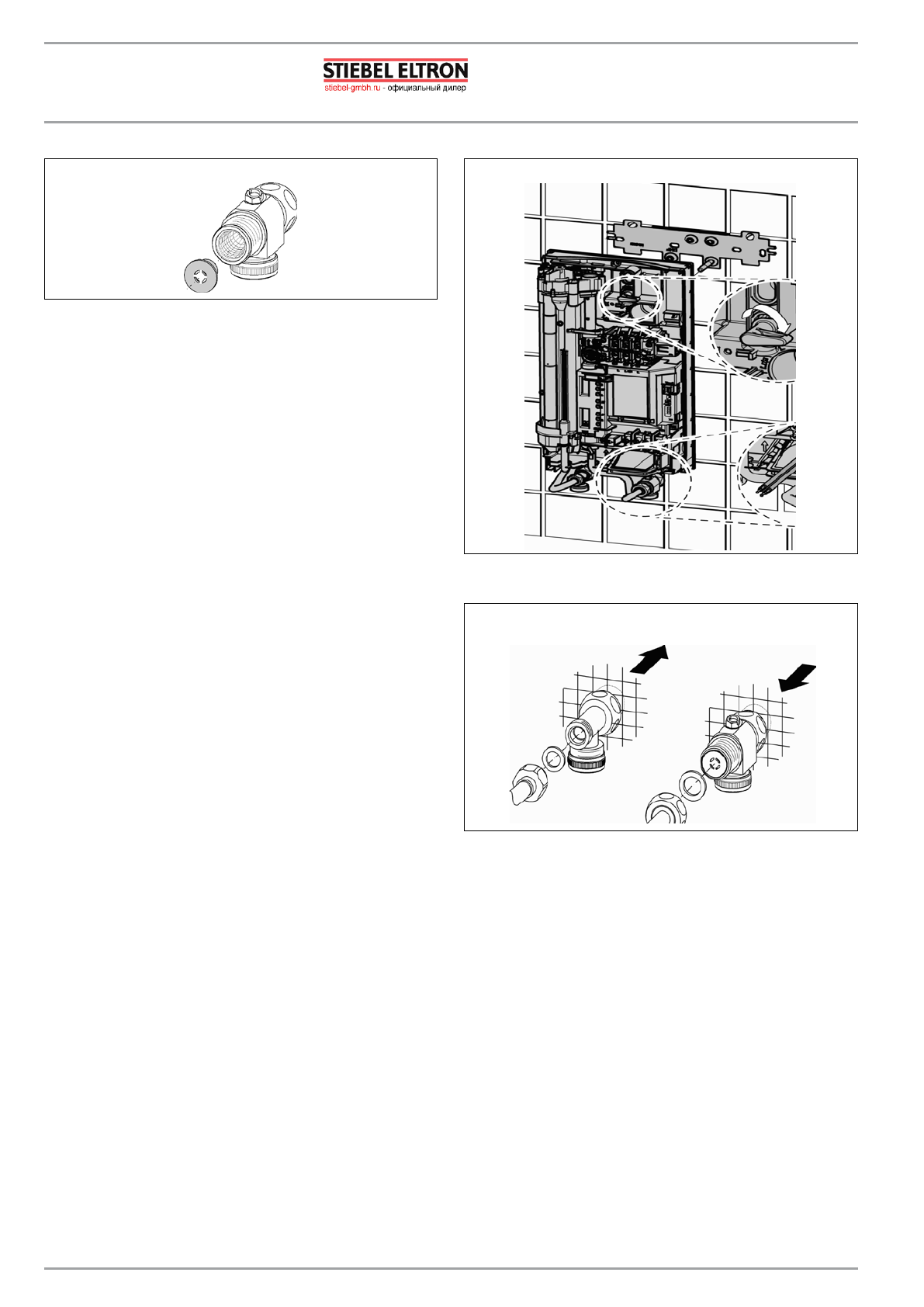

 установка ограничителя расхода

26

_0

2_0

2_0

85

7

Подвешивание прибора

10.2.9

насадка кабеля, направленная в сторону стены, может помешать

подвешиванию прибора вплотную к стене. Чтобы этого избежать,

имеет смысл немного вдавить насадку кабеля в заднюю панель для

уменьшения жёсткости насадки.

Выньте крепёжную ручку из верхней части задней панели (рис.

»

«подвешивание прибора»).
проведите  кабель  подключения  к  электросети  сзади  через

»

насадку  кабеля,  пока  насадка  не  будет  прилегать  к  оболочке

кабеля. Выровняйте кабель для подключения к электросети. если

кабель для подключения к электросети имеет поперечное сечение

более 6 мм², увеличьте отверстие в насадке кабеля (см. также

«подключение к электросети при большом поперечном сечении

кабеля»).
с  помощью  резьбовой  шпильки  прижмите  прибор  к  планке

»

для  подвешивания, чтобы  пробить  мягкое  уплотнение.  при

необходимости проколите мягкое уплотнение отвёрткой.
наденьте  крепёжную  ручку  на  резьбовую  шпильку  планки  для

»

подвешивания, которая погружается в заднюю панель.
сильно  прижмите  заднюю  панель  и  зафиксируйте  крепёжную

»

ручку путём поворота на 90° по часовой стрелке.

 подвешивание прибора

C2

6_0

2_0

2_0

81

1

Монтаж трубопровода подачи воды

10.2.10

 подвод воды

26

_0

2_0

2_0

85

8

Подключение к электросети

10.2.11

подключите соединительный кабель к клемме для подключения к

»

электросети. см. раздел «схема электрических соединений».
