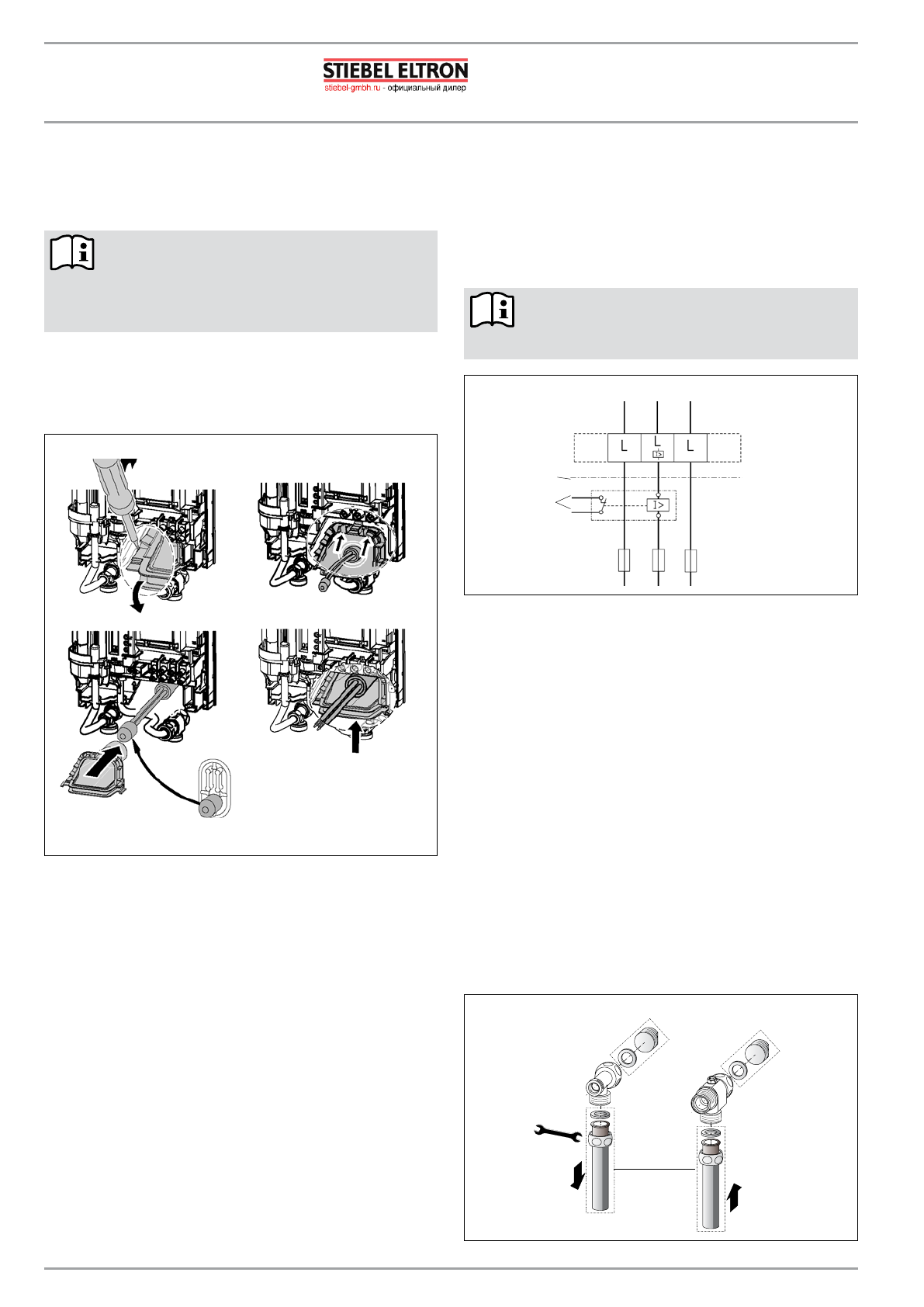

МОнтаж

МОнтаж

100

|dhB-e ... sil electronic

www.stiebel-eltron.ru

Вырежьте либо выломайте отверстия в задней панели и в крышке

»

прибора. Места для этих отверстий показаны на рис. «Размеры

для подключения к электросети».

изменение класса защиты.

После  подключения  прибора  к  сети  с  помощью

открыто  проложенного  кабеля  нужно  сменить

класс защиты на заводской табличке с IP25 на IP24.

для этого используйте карандаш, пригодный для

составления документов.

з а ч е р к н и т е   з н а ч е н и е   «I P   2 5»   и   о т м е т ьт е   к р е с т о м

»

квадрат «IP 24».

Подключение к электросети при большом поперечном

10.3.3

сечении кабеля

 Демонтаж и монтаж насадки кабеля

26

_0

2_0

2_0

81

9

при  использовании  проводов  с  большим  поперечным  сечением

насадку  кабеля  можно  установить  после  монтажа  прибора.  Для

этого нужно выполнить следующие действия:

перед монтажом прибора выдавите насадку кабеля с помощью

»

отвёртки.
прижмите прибор с помощью резьбовой шпильки в планке для

»

подвешивания так, чтобы пробить мягкое уплотнение
наденьте  крепёжную  ручку  на  резьбовую  шпильку  планки  для

»

подвешивания, которая погружается в заднюю панель.
сильно  прижмите  заднюю  панель  и  зафиксируйте  крепёжную

»

ручку путём поворота на 90° по часовой стрелке.
наденьте  насадку  кабеля  на  кабель  подключения  к  сети.  Для

»

этого  используйте  принадлежности  для  монтажных  работ.

Для  кабеля  подк лючения  к  сети  с  поперечным  сечением

10  либо  16  мм²  нужно  увеличить  отверстие  в  насадке  кабеля.

зафиксируйте насадку кабеля в задней панели.

Подключение реле сброса нагрузки

10.3.4

используйте  реле  сброса  нагрузки  в  сочетании  с  другими

электроприборами, например, с нагревателями с промежуточным

резервуаром. сброс нагрузки осуществляется при работе проточного

нагревателя. Реле сброса нагрузки поставляется как специальная

принадлежность.

Подключение фаз.

Подк лючите  фазу,  вк лючающую  реле  сброса

нагрузки, к маркированной клемме для подключения

сетевого кабеля к прибору.

 приоритетная схема с LR 1-A

2
1

C2

6_0

2_0

2_0

83

0

линия  управления  к  контактору  второго  прибора  (например,

1

электрического нагревателя с промежуточным резервуаром).

управляющий контакт, размыкается при включении проточного

2

нагревателя.

Открытый монтаж трубопроводов подачи воды

10.3.5

напорная  арматура  WKMD  или  WBMD  для  открытого  монтажа

т ру б о п р о в о д о в  п о с т а в л я ет с я  в  к ач е с т в е  с п е ц и а л ь н ы х

принадлежностей.

Для герметизации скрытых трубопроводов используйте пробки

»

с уплотнениями. Эти пробки с уплотнениями входят в комплект

поставки  нашей  напорной  арматуры.  Для  напорной  арматуры

сторонних производителей пробки и уплотнения можно заказать

как специальные принадлежности.
установите арматуру.

»

переместите нижнюю часть задней панели под соединительные

»

трубы  с  арматурой  и  зафиксируйте  нижнюю  часть  в  задней

панели.
скрепите винтами соединительные трубы с прибором.

»

 подсоединение открытой арматуры

18 нм

24

C2

6_0

2_0

2_0

52

8

WKMD

WBMD
