МОнтаж

МОнтаж

www.stiebel-eltron.ru

dhB-e ... sli electronic |

99

Р

ус

ск

и

й

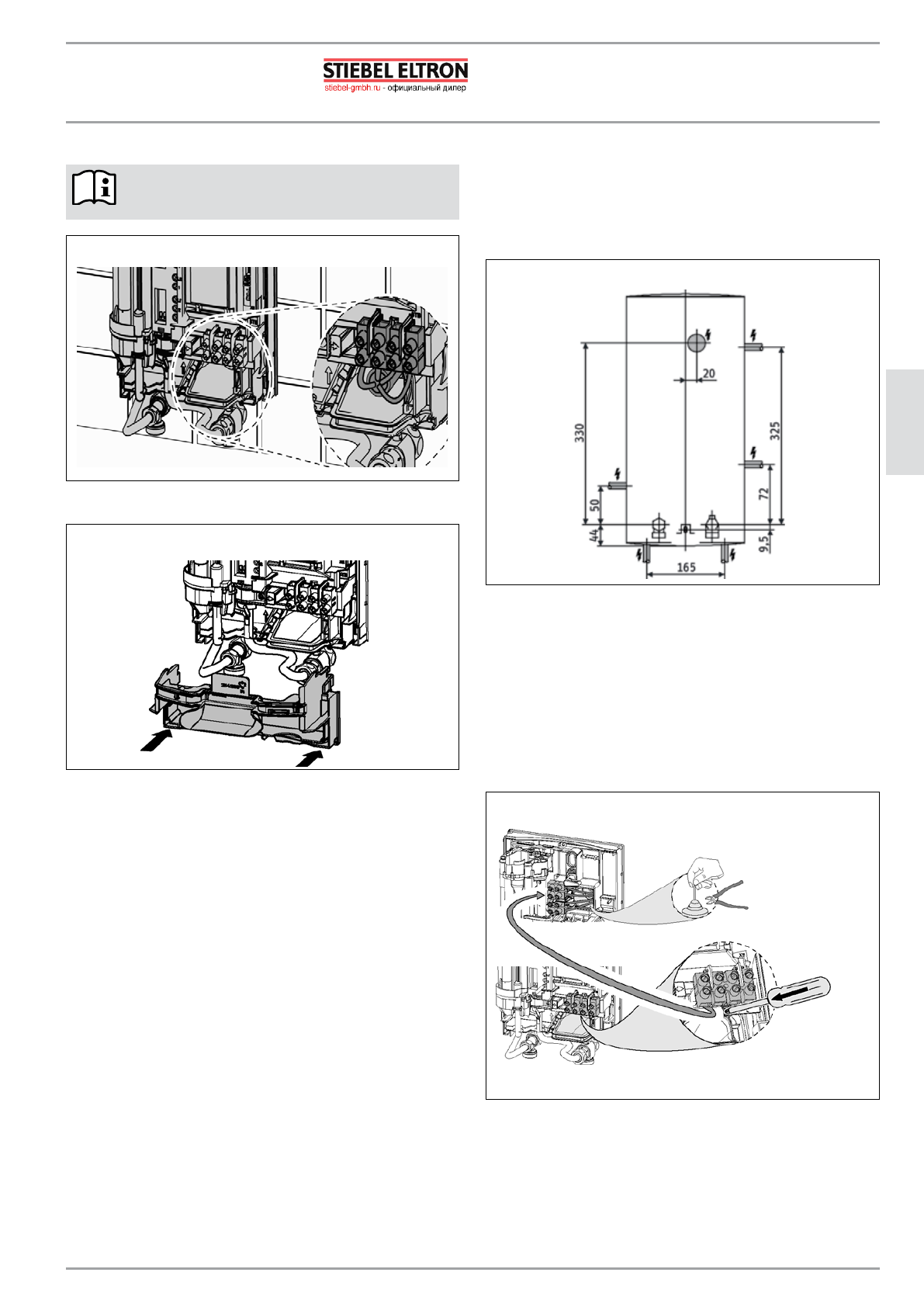

Подключение защитного провода.

Прибор  должен  быть  подключён  к  защитному

проводу!

 Электрическое соединение

C2

6_0

2_0

2_0

81

2

Монтаж нижней части задней панели

10.2.12

 Монтаж и фиксация нижней части задней панели

C2

6_0

2_0

2_0

81

4

Завершение этапа монтажа

10.2.13

Выровняйте  монтированный  прибор.  Для  этого  ослабьте

»

крепёжную ручку, выровняйте кабель для подключения к сети и

заднюю панель и снова затяните крепёжную ручку. если задняя

панель прибора неплотно прилегает к стене, то нижнюю часть

прибора можно закрепить дополнительным винтом.

Варианты монтажа

10.3

Подключение к электросети вверху, скрытая проводка

10.3.1

на приведённом ниже рисунке указаны размеры для подключения

к электросети вверху.

Размеры для монтажа электрических соединений вверху и

открытой проводки

C2

6_0

2_0

2_0

80

2

Для подключения к электросети вверху нужно выполнить следующие

действия:

надрежьте насадку кабеля в соответствии с поперечным сечением

»

кабеля подключения к сети.
прижмите фиксирующий крюк для крепления клеммы сетевого

»

кабеля вниз и выньте клемму.
сместите  клемму  сетевого  кабеля  в  приборе  снизу  вверх  и

»

зафиксируйте её.

 Монтаж электрических соединений вверху

26

_0

2_0

2_0

81

6

Подключение к электросети, открытая проводка

10.3.2

прибор также можно подключить, если сетевой кабель проложен

открыто. подключение возможно как вверху, так и внизу. Для этого

нужно выполнить следующие действия:
