МОнтаж

МОнтаж

www.stiebel-eltron.ru

dhB-e ... sli electronic |

101

Р

ус

ск

и

й

Открытый  монтаж  трубопроводов  с  припаиваемым  /

10.3.6

обжимным фитингом

с  помощью  специальных  принадлежностей  -  припаиваемых  и

обжимных фитингов (см. раздел «специальные принадлежности») -

можно соединять медные или пластмассовые трубы при открытом

монтаже трубопроводов.
у припаиваемого фитинга предусмотрено резьбовое соединение

для соединения с медными трубами заказчика сечением 12 мм. Для

этого нужно выполнить следующие действия:

наденьте накидные гайки на соединительные трубы.

»

спаяйте закладные детали с медными трубами.

»

переместите нижнюю часть задней панели под соединительные

»

трубы и зафиксируйте нижнюю часть в задней панели.
скрепите винтами соединительные трубы с прибором.

»

Указание по монтажу арматуры.

Вы пол н яйт е  ука з а ни я  по  м о нт а ж у,  д а н ны е

изготовителем арматуры!

Открытая  прокладка  трубопроводов  подачи  воды,

10.3.7

монтаж крышки прибора

Для  последующего  монтажа  крышки  прибора  нужно  выполнить

следующие действия:

аккуратно выломайте отверстия для прокладывания в крышке

»

прибора. при необходимости воспользуйтесь напильником.
Выломайте язычки из направляющих деталей крышки.

»

Указание по монтажу при небольшом смещении труб

с арматурой.

При небольшом смещении труб с арматурой прибор

можно  уплотнить  путём  установки  направляющих

дета лей  крышки  с  язычками.  В  этом  случае

направляющие детали задней панели не требуются.

зафиксируйте  прилагаемые  направляющие  детали  крышки  в

»

отверстиях для прокладывания.
установите  направляющие  детали  задней  панели  на  трубы  и

»

сдвиньте  их  друг  навстречу  другу.  после  этого  переместите

направляющие детали до упора к задней панели.
закрепите заднюю панель внизу винтом. Это следует сделать и в

»

случае использования гибких трубопроводов подачи воды.

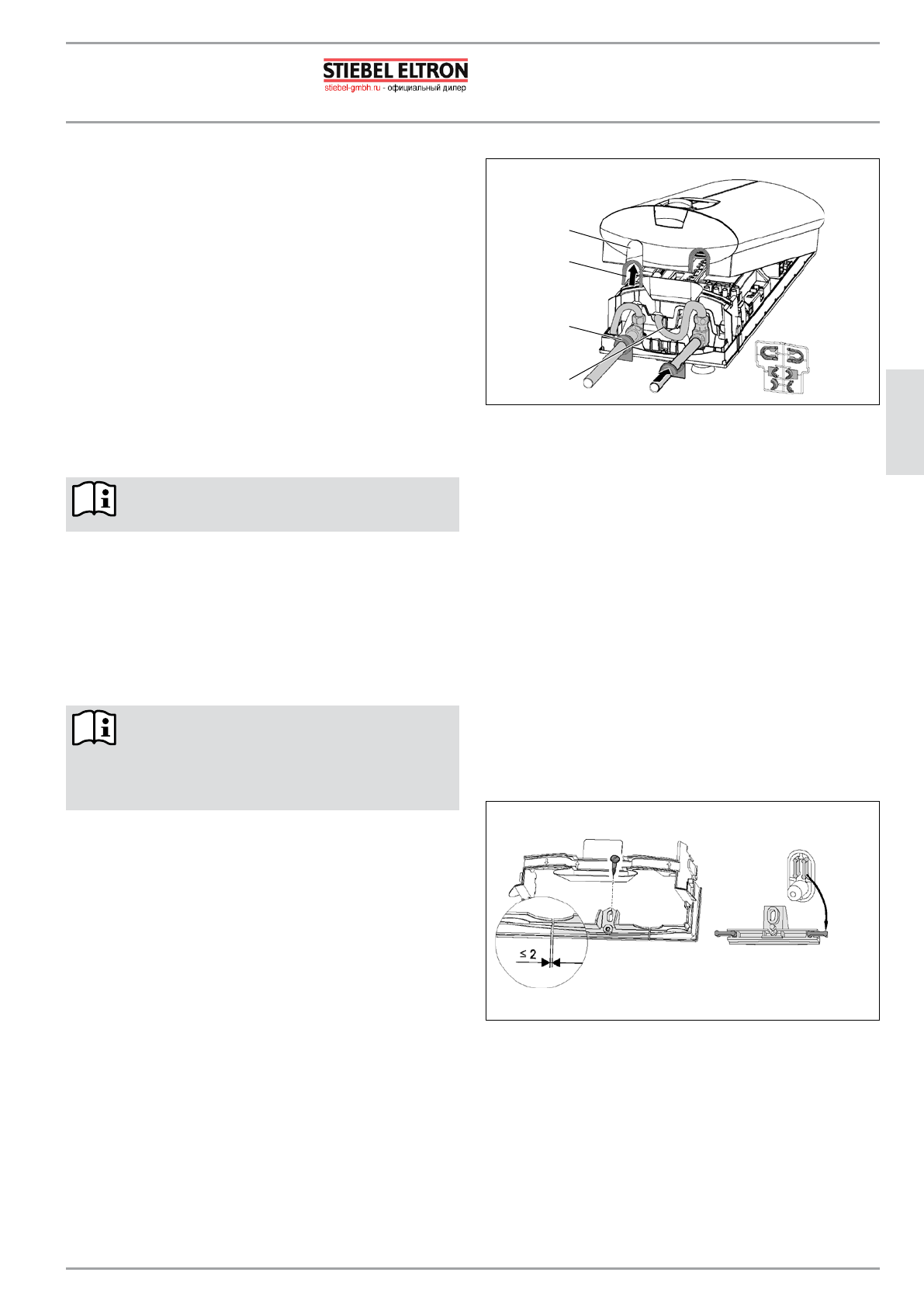

 указания по монтажу открытой арматуры

3

1

2

4

C2

6_0

2_0

2_0

82

1

Отверстие для прокладывания

1

направляющие детали крышки

2

направляющие детали задней панели

3

Винт

4

Разделённая нижняя часть задней панели

10.3.8

при  открытой  прокладке  трубопроводов  с  помощью  резьбовых

соединений нижнюю часть задней панели можно установить и после

монтажа арматуры.

Для  этого  выпилите  среднюю  часть  из  нижней  части  задней

»

панели.
Вставьте соединительные муфты из дополнительной упаковки

»

сзади в среднюю часть.
подведите среднюю часть под трубы и переместите её вверх.

»

Вставьте нижнюю часть задней панели к средней части.

»

зафиксируйте  нижнюю  часть  задней  панели  в  задней  панели.

»

нижнюю часть следует закрепить ещё одним винтом.
скрепите винтами соединительные трубы арматуры с прибором.

»

 Монтаж с разделённой нижней частью

26

_0

2_0

2_0

54

9

Монтаж при замене прибора

10.3.9

при  замене  наших  приборов  можно  использовать  имеющуюся

планку для подвешивания (кроме устройств «DHF»). Для этого нужно

проделать в задней панели подходящее отверстие для резьбовой

шпильки уже установленной планки для подвешивания.
при монтаже прибора на месте прибора DHF резьбовую шпильку

в планке для подвешивания нужно сместить. Это показано на рис.

«планка для подвешивания при замене приборов DHF». Резьбовая

шпилька является саморезом. затем нужно закрепить планку для

подвешивания  на  стене,  повернув  её  на  180°.  при  этом  надпись

«DHF» будет расположена в направлении чтения.
