ANSCHLUSS AN DAS WASSERLEITUNGSSYSTEM

Zu- und  Ableitung des Wassers sind an den Röhren des Warmwasserbereiters farbgezeichnet.

Zuleitung des kalten Wassers ist blau,  Ableitung des warmen Wassers  rotgekennzeichnet.

Den Warmwasserbereiter können sie an das Wasserleitungsnetz auf zwei Arten anschließen.

Das  geschlossene  Drucksystem  des  Anschlußes  ermöglicht  die  Wasserabnahme  an

mehreren  Abnahmestellen,  das  druckfreie  System  aber  erlaubt  nur  eineAbnahmestelle.

Mit  Hinsicht  auf  das  Anschlußsystem  müssen  sie  auch  entsprechende  Mischbatterien

anschaffen.

Bei offenem, druckfreiem System muß vor dem Warmwasserbereiter ein Rückschlagventil

eingebaut  werden,  wodurch    das  ausfließen  des  Wassers  aus  dem  Innenbehälter

verhindertwird,  wenn  im  Wassernetz  das  Wasser  ausfällt.  Bei  diesem  Anschlußsytem

müssen  Sieeine  Durchfluß-Mischbatterie  verwenden.  Im  Warmwasserbereiter  wird  wegen

Aufwärmung  der  Wasserinhalt  vergrößert,  dies  aber  verursacht  das  Tropfen  aus  dem

Rohr  der  Mischbatterie.  Mit  starkem  Anziehen  des  Griffes  an  der  Mischbatterie  können

Sie  das  Tropfen  des  Wassers  nicht  verhindern,  sondern  sie  können  die  Mischbatterie

nur  beschädigen.Bei  geschloßenem  Drucksystem  des  Anschlußes  müssen  sie  an  den

Abnahmestellen  Druck-Mischbatterien  verwenden.  Für  eine  sichere  Betriebsweise  ist

unbedingt ein Sicher-heitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe,

die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel verhindert.

Das Abflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht

nach unten und in frostfreier Umgebung einzubauen.

A

B

C

D

E

GT 10 O

500

398

350

265

GT 10 U

500

122

350

265

GT 15 O

500

398

350

310

GT 15 U

500

122

350

310

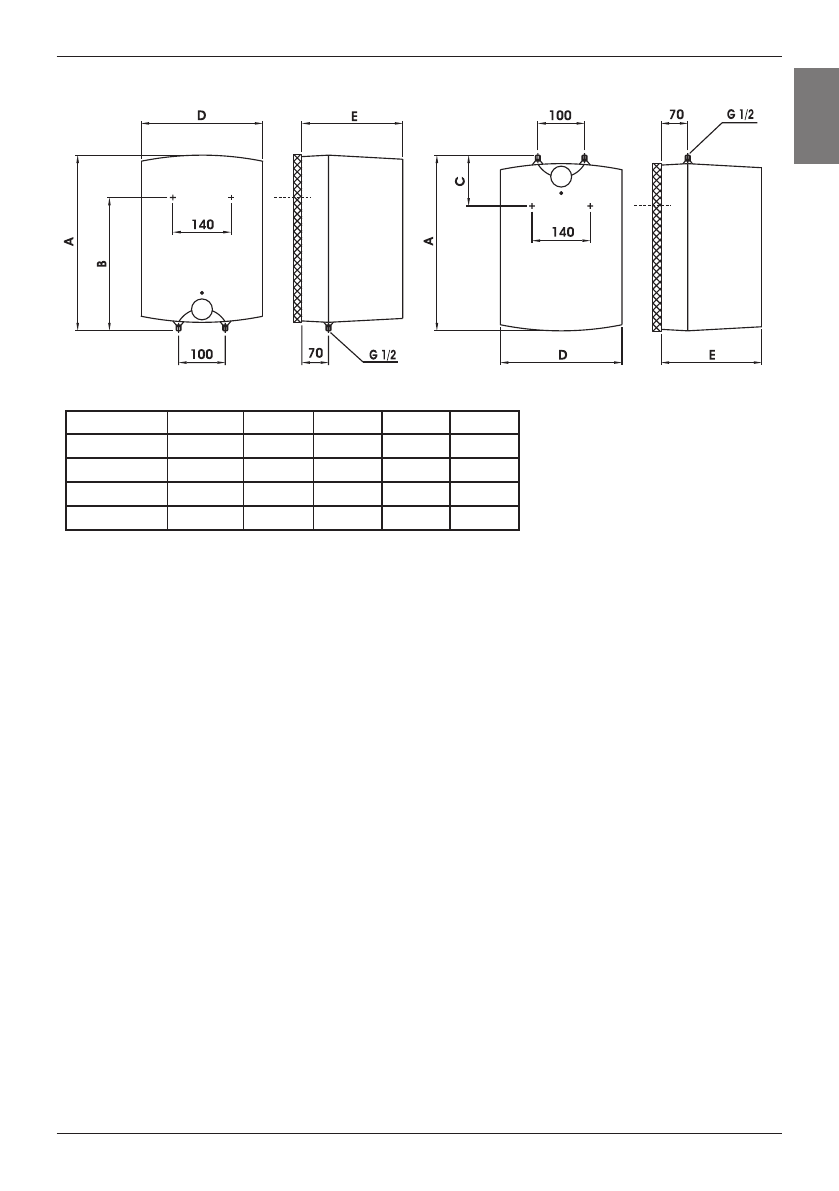

Anschluss- und Montageabmessungen des Geräts [mm]

Oberhalb des Waschbeckens

Unterhalb des Waschbeckens
