34

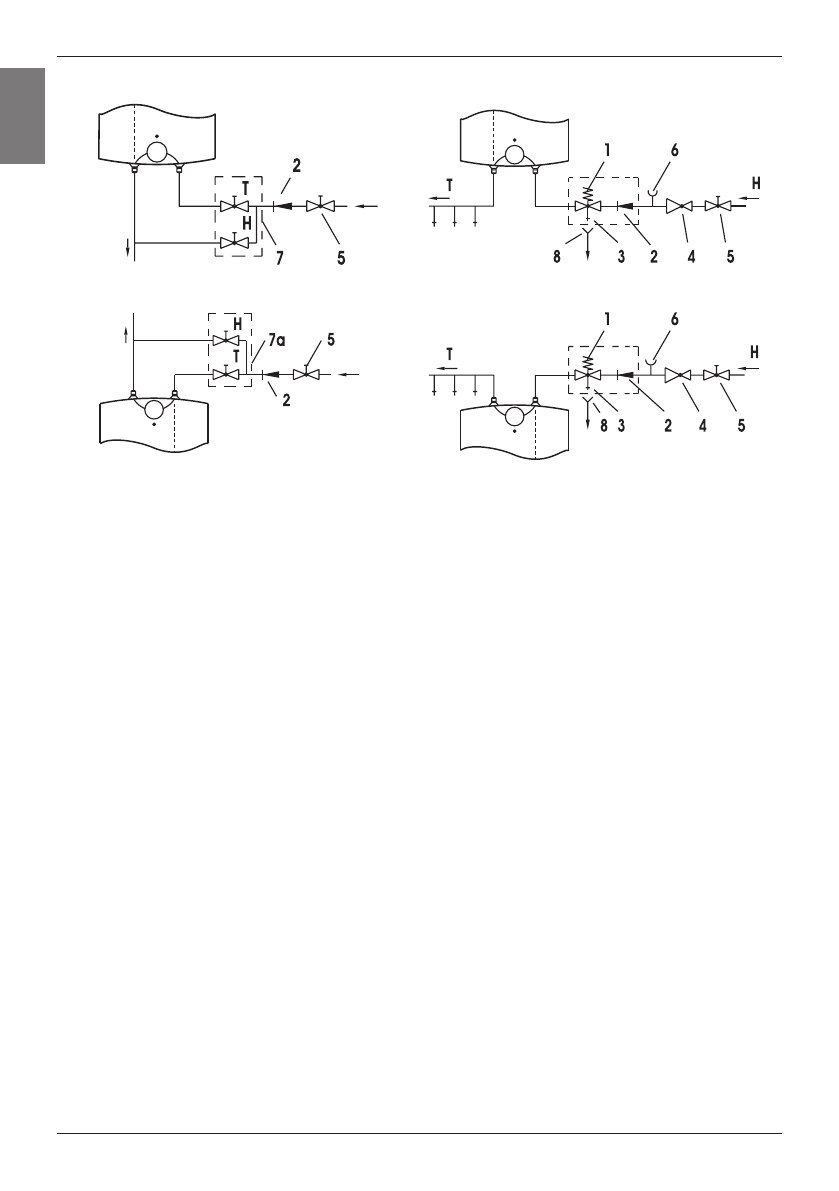

Sistemul (de primire) deschis

Sistemul (sub presiune) închis

Varianta “deasupra chiuvetei”

Varianta “deasupra chiuvetei”

Varianta “sub chiuvetâ”

Varianta “sub chiuvetâ”

Între  boiler  (încâlzitor)  şi  ventilul  de  siguranţâ  nu  aveti  voie  sâ  montati  ventilul  de

închidere, pentru câ cu aceasta aţi împiedica activitatea ventilului de siguranţâ.

Boilerul (încâlizitorul) puteţi lega la reţeaua de apâ de casâ (a casei) fârâ ventilul de redlicere,

dacâ tensunea în reţea mai micâ de 0,5 MPa. Îniante de legarea la reţeaua electrică, boilerul

trebuie obligatoriu sâ fie întîi umplut cu apâ. La prima umplere deschideţi minerul pentru apa

caldâ la bateria de amesticare.

Boilerul (încâlzitorul) este plin cînd apa curge pe ţeava de curgere a bateriei de amesticat.

MONTAREA (LEGAREA) LA REŢEAUA ELECTRICÂ

Legarea boilerului la reţeaua electricâ se face prin cablul electric cu prizâ.

Dacă legâtura la reţeaua electricâ foloseşte cablu nou, mai lung, cablul se fixeazâîn camera

(teava)  de  cable,  firele  se  întorc  (învîrt)  la  agâţâtoarele  de  legâturâ.  În  acest  caz  boilerul

trebuile izolat de reţaua electricâ. Între boilerul şi instalaţia definitivâ se moteazâ o prizâ care

întrerupe amindouâ polurile de incarcare.

Distanţa dintre contactele deschise ale prizei trebuie sâ fie de cel puţin 3 mm.

Montarea  (legarea)  boilerului  la  reţeava  electrica  trebuie  sa  decurgâ  în  conformitate  cu

standardurile de legâturi electrice.

ATENTIE: Înainte de orice intervenţie în interior, trebui sa scoateţi din priza boilerul,

sa înterupeti legatura cu reţeaua electrica!

Legenda:

1 - Ventil de siguranta

7 - Bateria de varsare si amestecare (var “deasuora chuvetei”)

2 - Ventil fara întoarcere  7a - Bateria de varsare si amesticare (var “sub chuveta”)

3 - Ventil de incercare

8 - Pîlnie cu legatura la evacuare

4 - Ventil de reproducere a tensiunii

5 - Ventil de închidere

H - Apa rece

6 - Component de încercare

T - Apa caldâ

R

O
