Otwarty system /nieciśnieniowy/

Zamkniety /cisnieniowy/ system

Wersja nad blatem roboczym

Wersja nad blatem roboczym

Wersja pod blatem roboczym

Wersja pod blatem roboczym

Pomiędzy  podgrzewacz  wody  i  zawór  nie  wolno  zamontować  zaworu  odcinającego,

ponieważ w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.

Podgrzewacz  wody  można  bez  zaworu  redukcyjnego  podłączyć  do  domowej          instalacji

wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa. Przed podłączeniem do sieci

elektrycznej,  podgrzewacz  wody  należy  napełnić  wodą.  Podczas  pierwszego  napełniania

należy przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony wtedy, gdy z

baterii zacznie cieknąć woda.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Podgrzewacz  podłącza  się  do  instalacji  elektrycznej  za  pomocą  kabla  podłączeniowego  z

wtyczką.  Chcąc  zamienić  oryginalny  kabel  na  nowy  i  dłuższy,  należy  go    przewlec  przez

końcówkę  i  przymocować  go  do  klamerek  podłączeniowych.  W  tym  przypadku  należy

podgrzewacz  wody  odłączyć  od  sieci  elektrycznej.  Pomiędzy  podgrzewacz  wody  i  sieć

elektryczną  należy  zamontować  przełącznik,  który  przerwie  dopływ  prądu.  Odległość

pomiędzy otwartymi kontaktami przełącznika musi wynosić przynajmniej 3 mm.

Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym

przez standardy dotyczące instalacji elektrycznej.

UWAGA! Przed każdym zabiegiem dokonywanym we wnętrzu podgrzewacza, musimy

go wyłaczyć z sieci elektrycznej!

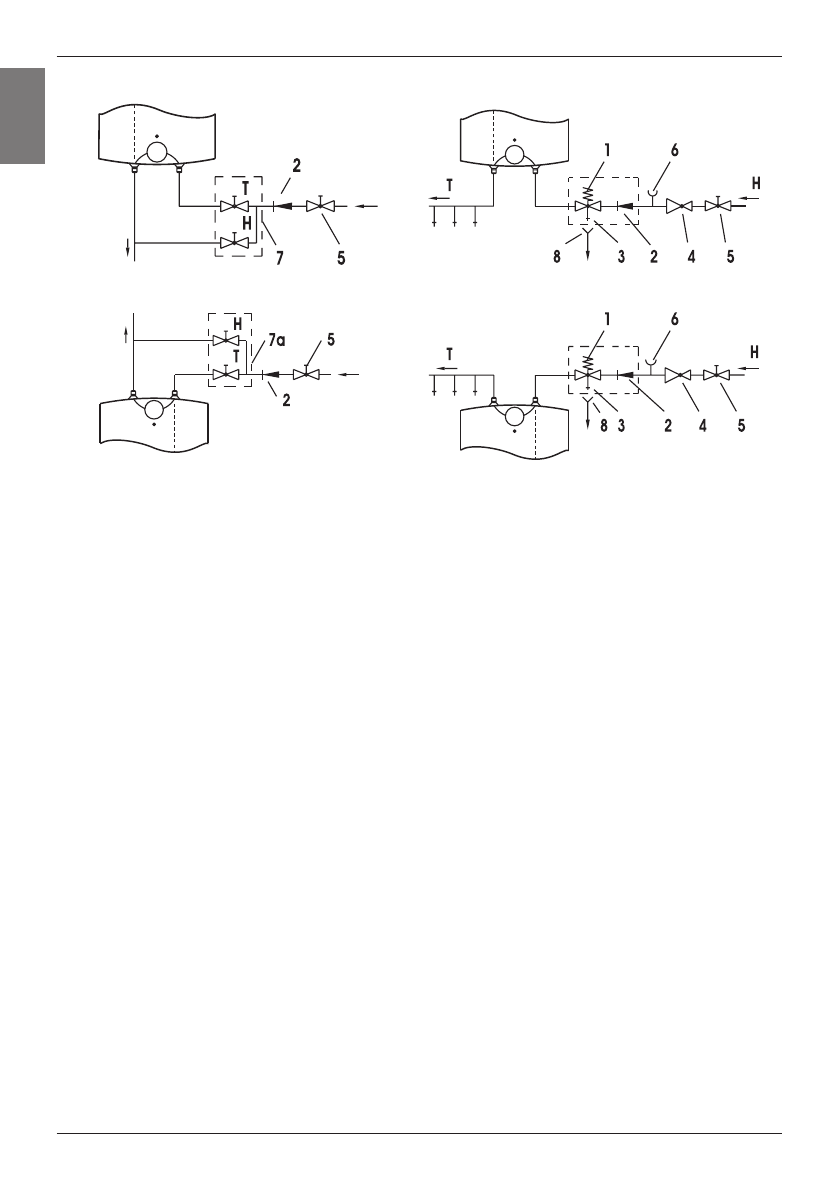

Legenda:

1 - Zawór bezpieczeństwa      7 - Bateria przepływowa - montaż nad blatem roboczym

2 - Zawór zwrotny

    7a - Bateria przepływowa - montaż pod blatem roboczym

3 - Zawór próbny

8 - Lejek z przyłączem do zlewu

4 - Zawór redukcyjny ciśnienia

5 - Zawór odcinający

H - Woda zimna

6 - Nadstawka próbna

T - Woda ciepła
