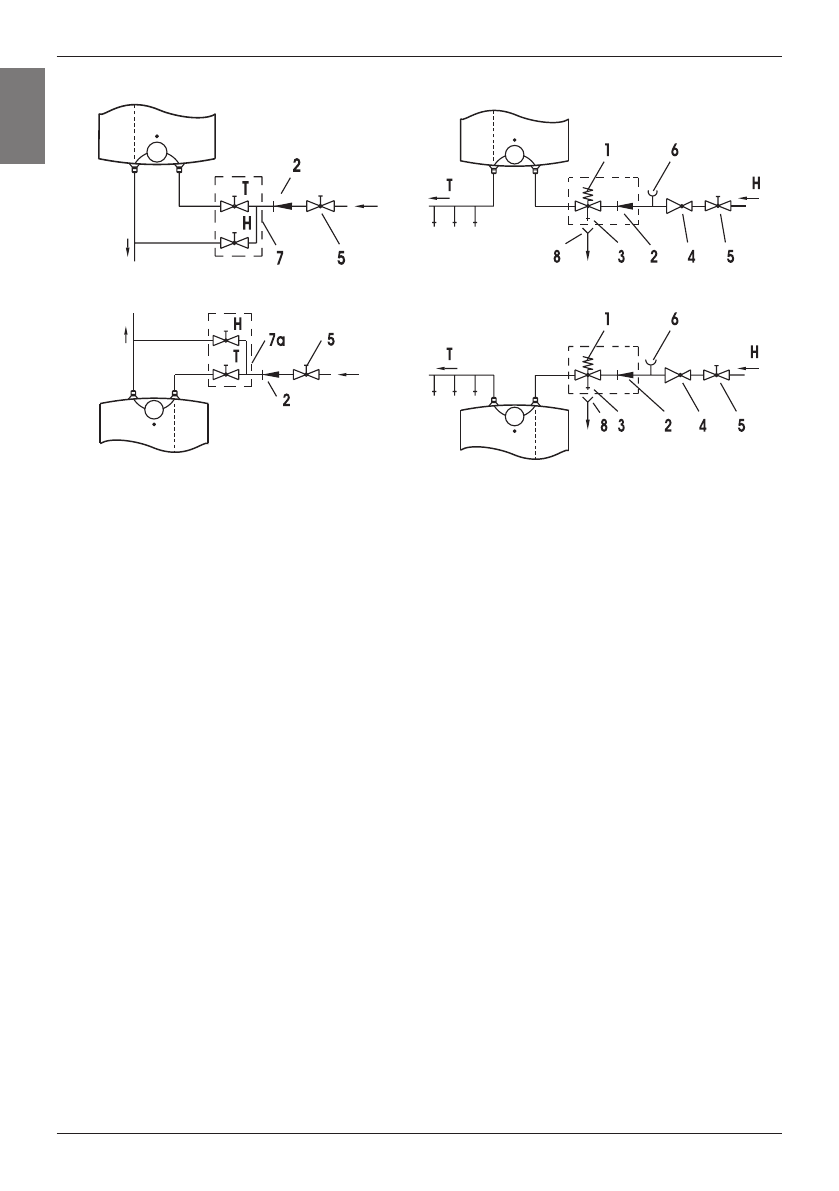

Circuit ouvert (de dépotage)

Circuit fermé (de pression)

Version au dessus de l’évier

Version au dessus de l’évier

Version sous-évier

Version sous-évier

Aucune soupape d’arret ne doit pas etre installé entre la chaudiere et la soupape de

sécurité, parce que le fonctionnement de la soupape de sécurité serait rendu impossi-

ble.

Vous  pouvez  raccorder  le  chauffe-eau  à  la  conduite  d’eau  de  la  maison  sans  soupape

réductrice, si la pression dans la conduite d’eau est inférieur à 0,5 MPa. Avant le branchement

au  réseau  électrique,  le  chauffe-eau  doit  être  obligatoirement  rempli  d’eau.  Au  premier

remplissage vous ouvrez le levier à l’eau chaude sur le robinet mélangeur. Le chauffe-eau

est rempli  quand l’eau s’écoule par le bec du robinet mélangeur.

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE

Vous branchez le chauffe-eau au réseau électrique par le câble d’alimentation avec la fiche.

Si  vous  devez  remplacer  le    câble  d’alimentation  avec  un  nouveau  câble  plus  long,    vous

fixez le nouveau câble dans la gaine à câble et vissez les fils sur la borne de raccordement.

Dans ce cas il est nécessaire de séparer le chauffe-eau du réseau électrique. Un disjoncteur

doit  être  installé  entre  le  chauffe-eau  et  l’installation  fixe  coupant    les  deux  pôles  de

l’alimentation. Les contacts en position ouverte doivent être éloignés les uns des autres de 3

mm au minimum. Le branchement au réseau électrique doit être effectué en conformité avec

les normes pour les installations électriques.

AVERTISSEMENT:  Avant  toute    intervention  à  l’intérieur  du  chauffe-eau  il  le  faut

obligatoirement débrancher du réseau électrique.

Légende:

1 - Soupape de sécurité  7 - Robinet mélangeur d’écoulement - au-dessus d’évier

2 - Soupape de non-retour 7a - Robinet mélangeur d’écoulement - au-dessous d’évier

3 - Soupape d’essai

8 - Evier raccordé à l’égout

4 - Soupape réductrice

5 - Soupape d’arrêt

H - Eau froide

6 - Embout d’essai

T - Eau chaude
