22

HR

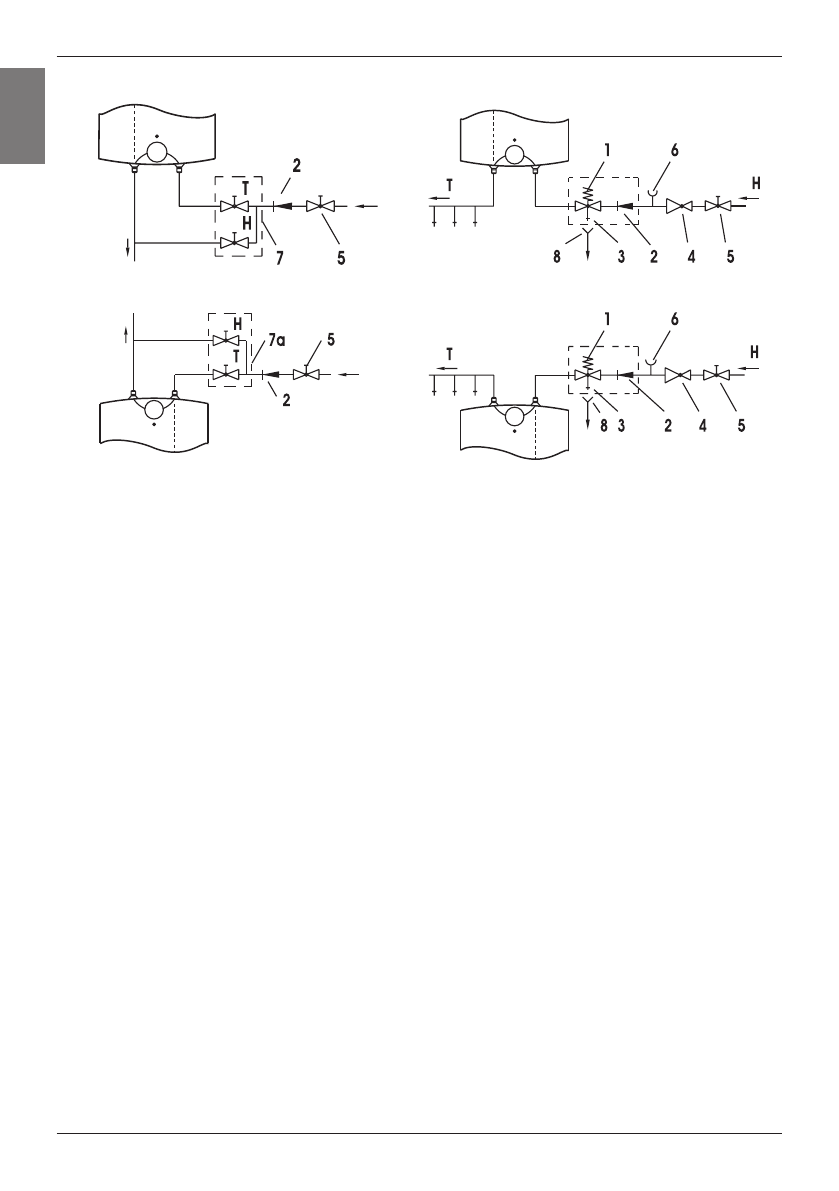

Otvoreni sistem

Zatvoreni tlačni sistem

Varijanta iznad umivaonika

Varijanta iznad umivaonika

Varijanta ispod umivaonika

Varijanta ispod umivaonika

Između grijača i sigurnosnog ventila ne smijete ugraditi ventil za zaustavljanje, jer bi

time onemogućili djelovanje sigurnosnog ventila.

Grijač možete priključiti na kućnu vodovodnu mrežu bez redukcijskog ventila, ako je tlak u

mreži niži od 0,5 MPa.

Pred  električnim  priključivanjem  grijač  morate  obavezno  napuniti  vodom.  Prilikom  prvog

punjenja otvorite ručicu za toplu vodu na bateriji za miješanje. Grijač je napunjen, kada voda

priteče kroz cijev za izlijevanje baterije za miješanje.

PRIKLJUČENJE NA ELEKTRIČNU MREŽU

Priključak grijača na električnu mrežu vrši se preko električnog kabla s utikačem. Ako se za

priključenje  na  električnu  mrežu  upotrijebi  novi,  duži  kabel,  kabel  se  pričvrsti  u  kablovsku

uvodnicu, a  žice se naviju na priključnu spajalicu. U tom slučaju grijač je potrebno odvojiti od

električne mreže. Između grijača i trajne instalacije ugradi se prekidač, koji prekida oba pola

napajanja. Razdaljina među otvorenim kontaktima prekidača mora biti najmanje 3 mm.

Priključenje  grijača  na  električnoj  mreži  mora  biti  u  skladu  sa  standardima  za  električne

instalacije.

UPOZORENJE: Prije svakog posezanja u unutarnjost grijalice istu obvezno isključimo

iz električne mreže.

Legenda:

1 - Sigurnosni ventil

7 - Protočna baterija za miješanje - iznad umivaonika

2 - Nepovratni ventil

7a - Protočna baterija za miješanje - ispod umivaonika

3 - Test ventil

8 - Odvodna cijev s priključkom na vodovodnu kanalizaciju

4 - Redukcijski ventil tlaka

5 - Ventil za zaustavljanje  H - Hladna voda

6 - Test dodatak

T - Topla voda
