LEGĂTURA LA REŢEAUA DE APÂ

Ţevile de alimentare cu apă şi de evacuare a apei din boiler sunt marcate cu culori diferite.

Ţeva de aducţiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde

cu roşu. Boilerul poate fi racordat la reţeaua de alimentare cu apă în două moduri. Sistemul

închis  de  branşare  sub  presiune,  permite  distribuirea  apei  calde  în  mai  multe  locuri  de

utilizare  a  acesteia  deodată..  În  funcţie  de  sistemul  de  conectare  ales  se  vor  cumpăra

bateriile corespunzătoare.

În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de reţinere,

care  împiedică  scurgerea  apei  din  boiler  în  situaţiile  de  lipsă  de  apă  sau  de  întrerupere

temporară  a  alimentării  cu  apă  de  la  reţea.  În  cazul  aplicării  acestui  sistem  de  branşare,

se  impune  utilizarea  unei  baterii  de  transvazare.  Datorită  încălzirii,  volumul  apei  din  boiler

se  măreşte,  ccea  ce  provoacă  picurarea  apei  din  ţeava  bateriei.  Strângerea  până  la  refuz

a  robinetului  nu  opreşte  picurarea,  ci  dimpotrivă,  duce  la  deteriorarea  bateriei.  În  cazul

sistemului închis de branşare sub presiune (racord de presiune), va trebui să folosiţi baterii

sub  presiune.  Pentru  a  se  asigura  o  funcţionare  lipsită  de  orice  fel  de  riscuri,  pe  ţeava  de

intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup de siguranţă,

prin care se va evita creşterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea

nominală.

Încălzirea  apei  din  boiler  duce  la  creşterea  presiunii  până  la  limita  fixată  prin  ventilul  de

siguranţă. Întrucât întoarcerea apei în reţea este împiedicată, se poate întâmpla să înceapă

să picure apă din orificiul de scurgere al ventilului de siguranţă. Apa rezultată din picurare

poate fi deviată în canalul de scurgere, prin intermediul unui manşon de captare, care va fi

plasat sub ventilul de siguranţă. Ţeava de evacuare a apei conecta tăla ventilul de siguranţă

va  trebui montată sub acesta, în poziţie descendentă, avându-se grijă ca ea să se afle într-

un loc ferit de îngheţ.

A

B

C

D

E

GT 10 O

500

398

350

265

GT 10 U

500

122

350

265

GT 15 O

500

398

350

310

GT 15 U

500

122

350

310

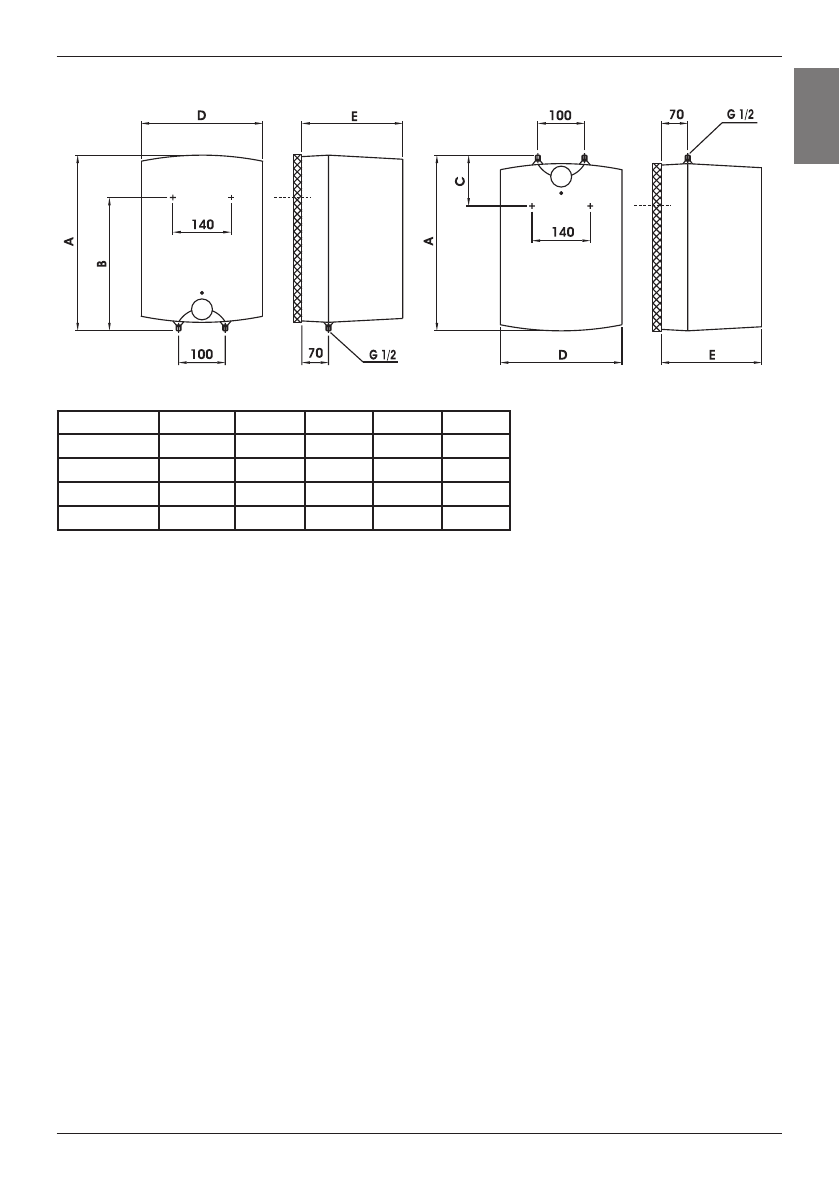

Mâsurile (mârimile) pentru legâturâ şi montaj a boilerului [mm]

Tipul deasupra cgiuveti

Tipul sub chiuvetâ

R

O
