26

C

Z

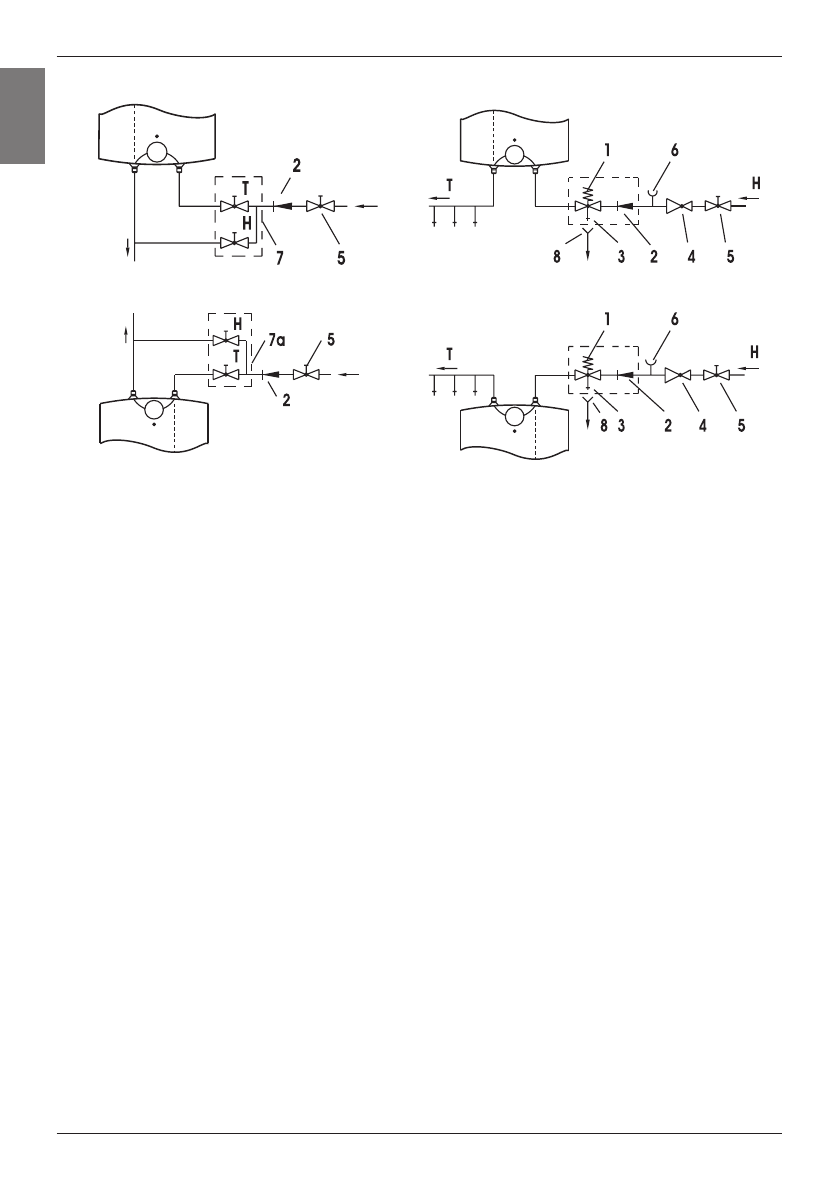

Otevřený (průtokový) sistém

Uzavřený (tlakový) sistém

Nadumivadlové provedení

Nadumivadlové provedení

Podumyvadlové provedení

Podumyvadlové provedení

Mezi ohřívač a bezpečnostní ventil nesmíte připojit uzavírací ventil, jelikož tím by se

znemožnila činnost bezpečnostního ventilu.

V případě, že je tlak v domovní vodovodní síti nižší než 0,5 MPa, potom ohřívač zapojte bez

redukčního ventilu.

Před  zapojením  na  elektrickou  síť  musíte  ohřívač  vždy  naplnit  vodou.  Při  prvním  plnění

otevřete  kohoutek  pro  teplou  vodu  na  míchací  baterii.  Ohřívač  je  naplněn,  jestliže  voda

vytéká přes výtokovou trubku míchací baterie.

ZAPOJENÍ NA ELEKTRICKOU SÍŤ

Ohřívač zapojte na elektrickou síť pomocí připojovacího kabelu se zástrčkou.

Jestliže původní kabel chcete vyměnit za delší, potom odstraňte jej a nový kabel připevněte

do  kabelového  vedení  a  dráty  kabelu  přišroubujte  na  přípojovací  sponu.  Za  tím  účelem

musíte  nejdříve  vypnout  ohřívač  z  el.  sítě.  Mezi  ohřívač  a  trvalou  instalaci  se  zabuduje

vapínač, který přerušuje oba napájecí póly.

Vzdálenost mezi otevřenými kontakty vypínače musí být nejméně 3 mm.

Zapojení do el. sítě musí probíhat podle standardů pro el. vedení.

UPOZORNĚNÍ:  Před  jakýmkoliv  zásahem  do  nitra  topného  tělesa  je  potřeba  přístroj

odpojit z elektrické sítě!

Legenda:

1 - Bezpecnostní ventil

7 - Prutoková míchací baterie - nadumivadlová

2 - Zpetný ventil

7a - Prutoková míchací baterie - podumivadlová

3 - Zkušební ventil

8 - Nátrubek s prípojkou na odtok

4 - Redukní tlakový ventil

5 - Uzavírací ventil

H - Studená voda

6 - Zkušební nástavek

T - Teplá voda
