17

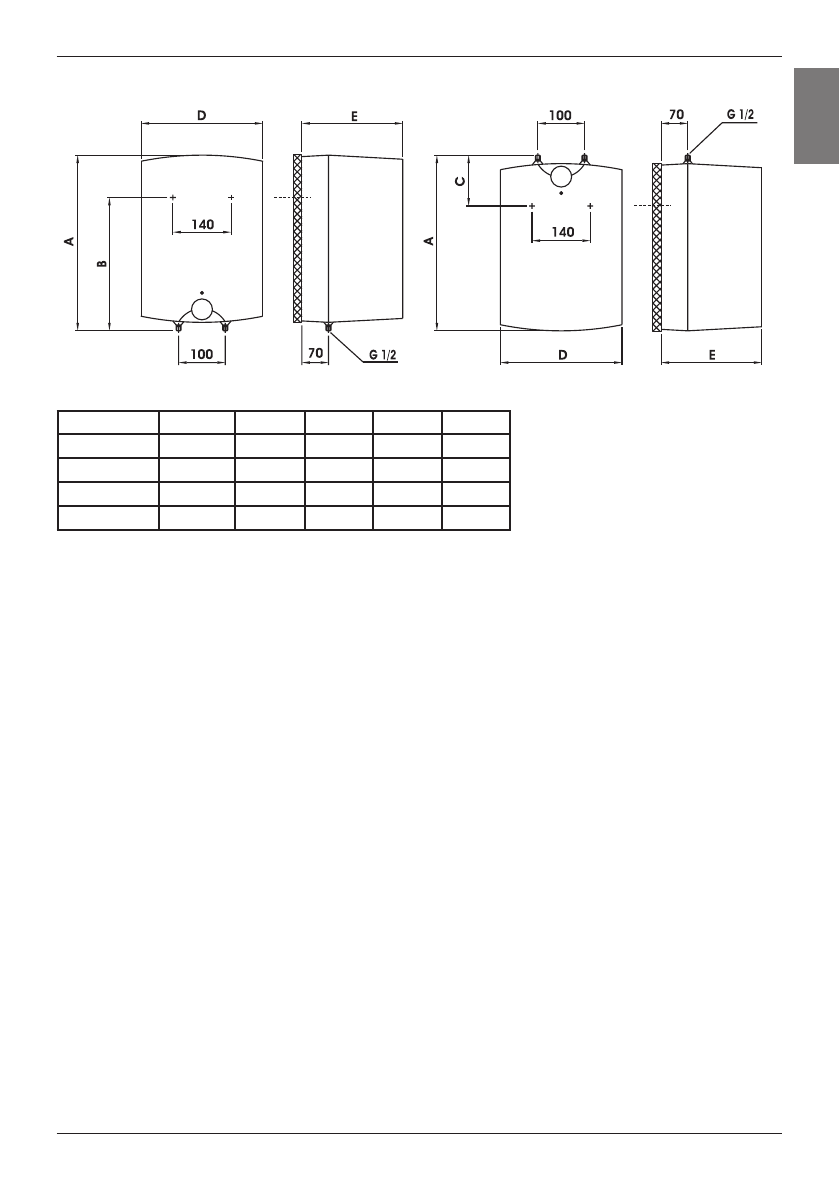

Dimensions of the water heater for installation and connection [mm]

GB

CONNECTION TO THE WATER SUPPLY

Inlet and outlet of water are on the water heater pipes marked with colour. The supply of cold

water is marked with blue, the outlet of warm water is marked with red.

The  water  heater  can  be  connected  to  the  water  supply  in  two  manners.  Closed  pressure

system  of  connection  enables  the  outlet  of  water  on  several  outlet  spots,  non-pressure

system enables only one outlet point. With regard to the system of connection chosen, also

the suitable mixing taps must be purchased.

By open non-pressure system it must before the water heater a non-return valve be built-in

preventing the running of water of the tank if in the network the water runs short.

By this system of connection, the cross-flow mixing tap must be used. In the water heater,

due  to  the  heating  the  volume  of  water  is  increasing,  which  causes  the  dropping  of  water

of the mixing tap pipe. By strong squeezing of knob of the mixing tap the dropping of water

can not be prevented, but the mixing tap can only be damaged. By closed pressure system

of connection on the outlet spots the pressure  mixing tap must be used. For safety reasons

the supply pipe must be fitted with a return safety valve or alternatively, a valve of the safety

class that prevents the pressure in the tank from exceeding the nominal pressure by more

than 0.1 MPa.

By heating of water in the water heater the pressure of water in the tank is increasing to the

limit  which  is  adjusted  in  the  safety  valve.  Because  the  return  of  water  back  to  the  water

supply  is  prevented,  dropping  of  water  from  outlet  opening  of  the  safety  valve  can  occur.

The dropping water may be let to the outlet over an intercepting accessory which is placed

under the safety valve. In order to do this you should first unscrew the protective cover off

the water heater.

A

B

C

D

E

GT 10 O

500

398

350

265

GT 10 U

500

122

350

265

GT 15 O

500

398

350

310

GT 15 U

500

122

350

310

Installation above the basin/sink

Installation below the basin/sink
