2. INSTALLATION

-  Beachten Sie die entsprechenden Pläne S. 1 und 2 (siehe Tabelle rechts):
-  Darauf  achten,  dass  unter  den  Rohren  ein  Freiraum  von  300

mm für den Austausch des Heizelements bleibt.

3. WASSERANSCHLUSS

-  Vor  dem Wasseranschluss  müssen  die  Zulaufleitungen  gereinigt  werden.  Der  Anschluss  an  den W armwasserausgang

muss  mit  einer  Muffe  aus  Gusseisen  oder  Stahl  oder  einem  dielektrischen  Verbinder  erfolgen,  um  Korrosion  der
Rohrleitung zu vermeiden (direkter Kontakt Eisen/Kupfer). Die Verwendung von Messingarmaturen ist nicht zulässig.

UNTER  DRUCK  STEHENDE  ANLAGE

:  Siehe  Abb.

❸

,  S.  2.  Stets  eine  neue  Sicherheitsvorrichtung  an  der

Kaltwasserleitung des Warmwasserbereiters anbringen.

-

Während des  Aufheizens können  am Ventil Wassertropfen  austreten, die Tropfen  nicht blockieren

.  Die  ggf.

mitgelieferte Sicherheitseinrichtung erfüllt nicht die Kriterien für die Installation auf französischem Gebiet (Festland und
Überseegebiete), verwenden Sie sie nicht.

4. ELEKTRISCHER ANSCHLUSS

-  Beachten Sie die entsprechenden Pläne S. 3 (Siehe Abb.

❹ und ❺

).

-

Der  W armwasserbereiter  kann  entsprechend  dem  Typenschild  des  Geräts  nur  an  AC  230V  oder  an  AC  220 -240V
angeschlossen und betrieben werden. Das Heizgerät mit einem starren Kabel mit 2,5 mm² Leitern anschließen. Einen
genormten Kanal (starrer oder flexibler Schlauch) bis zur kalibrierten Gehäuseabdeckung verwenden.

-

Geräte direkt mit einem Kabel oder einem Stecker anschließen. (Auf französischem Gebiet nicht zulässig)

-

Stets  den  Erdleiter  des  Kabels  an  die  Erdungsleitung  oder  den  Erdleiter  an  die  entsprechende,  mit  dem  Symbol

gekennzeichnete  Klemme  anschließen.  Dieser  Anschluss  ist  aus  Sicherheitsgründen  zwingend  erforderlich.  Die
Erdungsleitung  grün  -  gelb  muss  länger  sein  als  die  spannungsführenden  Leitungen.  Die  Anlage  muss  dem  Gerät
vorgeschaltet mit einer bipolaren Abschaltvorrichtung (Sicherung mit Mindestkontaktabstand von 3 mm, Trennschalter)
versehen  sein.  Bei  HYDRAULISCHEN  Anschlüssen  in  isoliertem  Material  müssen  die  Stromkreise  durch  einen  30-
mA-Fehlerstromschutzschalter abgesichert werden, der den örtlichen Normen entspricht.

-

Thermischer  Schutzschalter:

  Alle  Produkte  sind  mit  einem  Thermostat  einschließlich  eines  thermischen

Schutzschalters mit manueller Rückstellung ausgestattet, der im Falle einer Überhitzung die Stromzufuhr unterbricht.
Wenn  die  Sicherung  auslöst

A

:  Vor  jeglichem  Eingriff  die  Stromzufuhr  ausschalten.

B:

  Die  Kunststoffabdeckung

abnehmen.

C:

  Den  elektrischen  Anschluss  prüfen.

D:

  Die  Sicherung  zurücksetzen.  Bei  wiederholtem  Auslösen  den

Thermostat austauschen. Niemals die Sicherung oder den Regelthermostat umgehen. Den Strom nur an den Buchsen
oder am Thermostat-Eingang anschließen.

5. INBETRIEBNAHME

-

DEN  WARMWASSERBEREITER  NIEMALS  OHNE  WASSER  EINSCHALTEN:

  Modelle  mit  einem  elektrischen

Heizelement werden davon beschädigt.

-  Behälter vollständig füllen. Vor dem Einschalten die Warmwasserhähne öffnen und die Leitungen entleeren, um die Luft

abzulassen.

-  Dichtheit  der  Schläuche  und  der  Flanschdichtung  unter  der  Kunststoffabdeckung  prüfen.  Bei  Undichtigkeit  mäßig

anziehen. Die Funktion der Hydraulikkomponenten und des Sicherheitsventils überprüfen.

-  Die  Stromversorgung  einschalten.  Nach  15  bis  30  Minuten,  abhängig  von  der  Kapazität  des  Geräts,  sollte  Wasser  aus

dem Ablauf tropfen. Dies ist normal und auf die Ausdehnung des W assers zurückzuführen. Anschluss auf Dichtheit prüfen
und abdichten. W ährend des Aufheizens und je nach Wasserqualität können W armwasserspeicher  Plätschergeräusche
erzeugen. Dieses Geräusch ist normal und deutet nicht auf einen Defekt des Geräts hin.

Wenn Sie ein kontinuierliches Austreten von Dampf oder heißem Wasser aus dem Ablauf oder beim Öffnen eines
Wasserhahns  feststellen,  schalten  Sie  sofort  den  Strom  zum  Warmwasserbereiter  ab  und  wenden  Sie  sich  an
einen Fachmann.

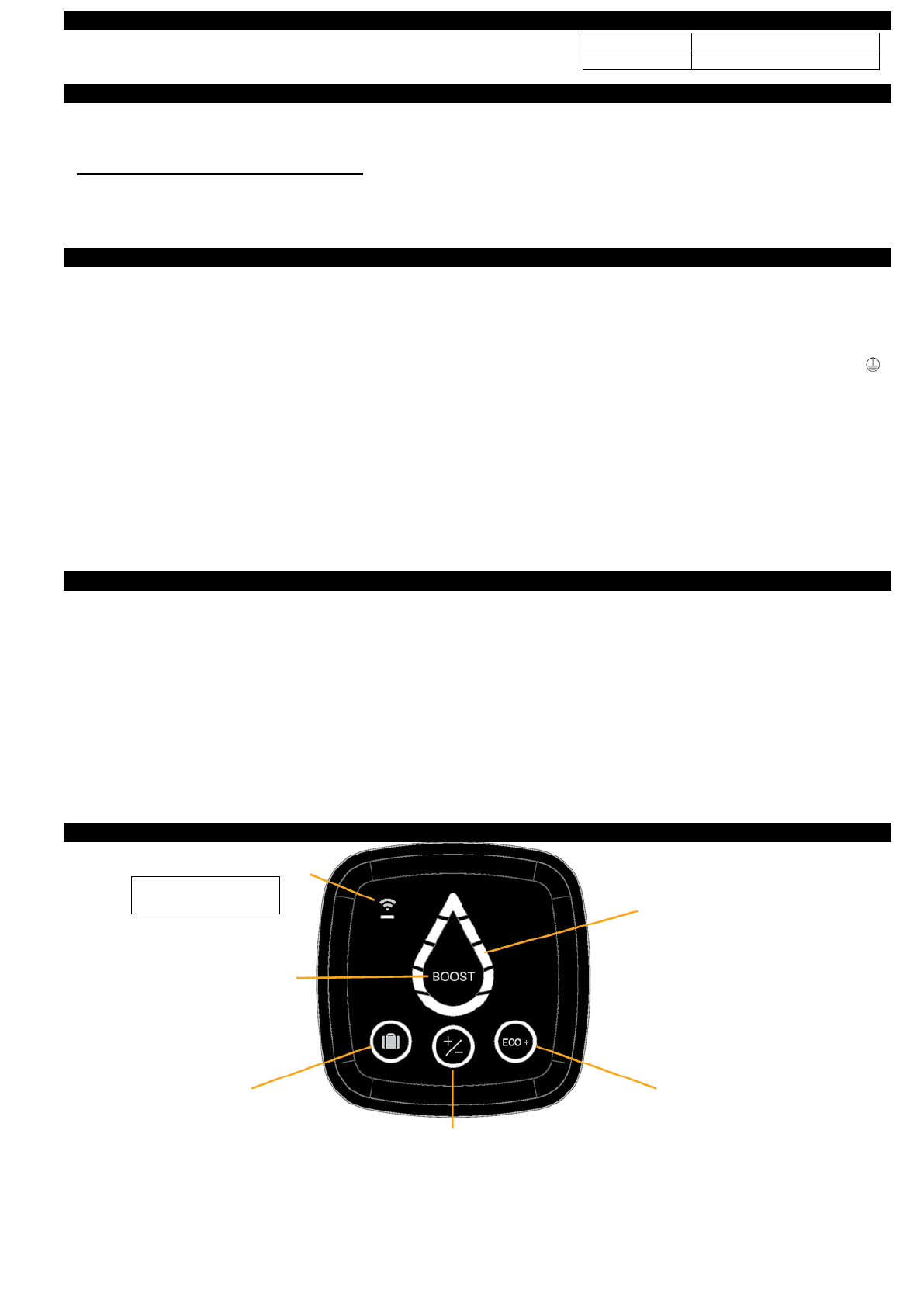

6. BEDIENOBERFLÄCHE HMI

-  HINW EIS:  Wenn  das  Gerät  60  Sekunden  lang  inaktiv  ist,  schalten  an  der  Steuereinheit  die  LED -Anzeigen  des

Wassertropfens ab und der Kreis um den gewählten Modus (und die WLAN-LED, falls das Gerät vernetzt ist) beginnt zu
blinken. Die Wassertropfen-Anzeige wird wieder eingeschaltet, wenn eine Taste betätigt wird oder wenn das Gerät heizt.

Durchmesser

Vertikale Installation

Ø445 / Ø433

Siehe Abb.

❶

 und

❷

WLAN-Taste

BOOST-Modus

Abwesenheitsmodus

(Frostschutz)

Manueller Modus

Modus ECO+

Anzeigen für verfügbares

Warmwasser und Aufheizen

(Wassertropfen)

Nur bei WLAN-Modellen
