43
2. MONTAŻ
-
Zapoznać się z odpowiednimi schematami na str. 1 i 2 (patrz tabela z prawej
strony):
-
Pamiętać, aby zachować 300 mm wolnej przestrzeni pod
przewodami na potrzeby wymiany elementu grzewczego.
3. PODŁĄCZENIE HYDRAULICZNE
-
Przed podłączeniem układu hydraulicznego należy oczyścić przewody zasilające. Podłączenie do wyjścia ciepłej wody
jest wykonywane za pomocą tulei żeliwnej lub stalowej albo złącza dielektrycznego, aby uniknąć korozji orurowania
(bezpośredni kontakt żelazo/miedź). Stosowanie złączy mosiężnych jest zabronione.
INSTALACJA POD CIŚNIENIEM
: Patrz rys.
❸
, str. 2. Należy zawsze zamontować nowe urządzenie
zabezpieczające na przewodzie zimnej wody ogrzewacza.
-
Podczas podgrzewania może wystąpić wyciek wody w zaworze, nie należy zatykać miej sca wycieku
.
Dostarczony system bezpieczeństwa nie spełnia wymogów montażu na terenie Francji (kontynentalnej oraz w
terytoriach zamorskich) i nie należy go używać.
4. PODŁĄCZENIE ELEKTRYCZNE
-
Zapoznać się z odpowiednimi schematami na str. 3 (patrz rys.
❹ i ❺
).
-
Ogrzewacz wody może być podłączony i używany tylko z wykorzystaniem napięcia AC 230V lub AC 220 -240V,
zgodnie z informacją na tabliczce znamionowej urządzenia. Podłączyć ogrzewacz sztywnym przewodem o żyłach
2,5mm². Stosować znormalizowane kanały (przewód sztywny lub elastyczny) do skalibrowanej pokrywy obudowy.
-
Podłączyć urządzenia bezpośrednio przy pomocy przewodu lub wtyczki. (Zabronione na terytorium Francji)
-
Zawsze należy podłączyć przewód uziemiający do uziemienia, bądź przewód uziemiając y do odpowiedniego zacisku
oznaczonego symbolem
. To połączenie jest konieczne ze względów bezpieczeństwa. Zielono-żółty przewód
uziemiający powinien być dłuższy od przewodów fazowych. Instalacja musi być wyposażona, przed ogrzewaczem, w
dwubiegunowe urządzenie odcinające (minimalna odległość styków bezpiecznika 3 mm, wyłącznik automatyczny). W
przypadku, gdy połączenia HYDRAULICZNE są wykonane z izolowanego materiału, obwody elektryczne muszą być
zabezpieczone wyłącznikiem różnicowoprądowym 30 mA dostosowanym do lokalnych standardów.
-
Wyłącznik termiczny:
Wszystkie produkty są wyposażone w termostat zawierający wyłącznik termiczny z ręcznym
resetowaniem, który odcina zasilanie w przypadku przegrzania. W przypadku zadziałania zabezpieczenia
A
: odłączyć
zasil
anie przed wykonaniem jakiejkolwiek czynności.
B:
zdjąć plastikową pokrywę.
C:
Sprawdzić podłączenie
elektryczne.
D:
Zresetować zabezpieczenie. W przypadku powtarzającego się uruchamiania, wymienić termostat.
Nigdy nie wykonywać obejścia zabezpieczenia lub termostatu regulacyjnego. Podłączać zasilanie tylko do gniazd lub
wejścia termostatu.
5. URUCHAMIANIE
-
NIGDY NIE WŁĄCZAĆ ZASILANIA OGRZEWACZA BEZ WODY:
Spowoduje to uszkodzenie modeli z elektrycznym
elementem grzewczym.
-
Napełnić całkowicie zbiornik. Przed włączeniem zasilania odkręcić kran ciepłej wody, opróżnić przewody, aby usunąć z
nich powietrze.
-
Sprawdzić szczelność przewodów i uszczelnienia kołnierzowego pod plastikową pokrywą. W przypadku nieszczelności,
dokręcić z umiarkowaną siłą. Sprawdzić działanie podzespołów hydraulicznych i zaworu bezpieczeństwa.
-
Włączyć zasilanie. Po 15 - 30 minutach, zależnie od pojemności urządzenia, woda powinna zacząć ściekać z otworu
spustowego. Jest to normalne zjawisko związane ze zwiększaniem się objętości wody. Sprawdzić występowanie
wycieków w obrębie podłączenia i uszczelnienia. Podczas ogrzewania i zależnie od jakości wody, ze zbiorników ciepłej
wody może być słychać odgłos bulgotania. Odgłos ten jest zjawiskiem normalnym i nie oznacza usterki urządzenia.
W przypadku zauważenia ciągłego wydostawania się pary lub ciepłej wody z układu spustowego lub podczas
odkręcania kranu, należy natychmiast odłączyć zasilanie ogrzewacza wody i wezwać profesjonalnego technika.

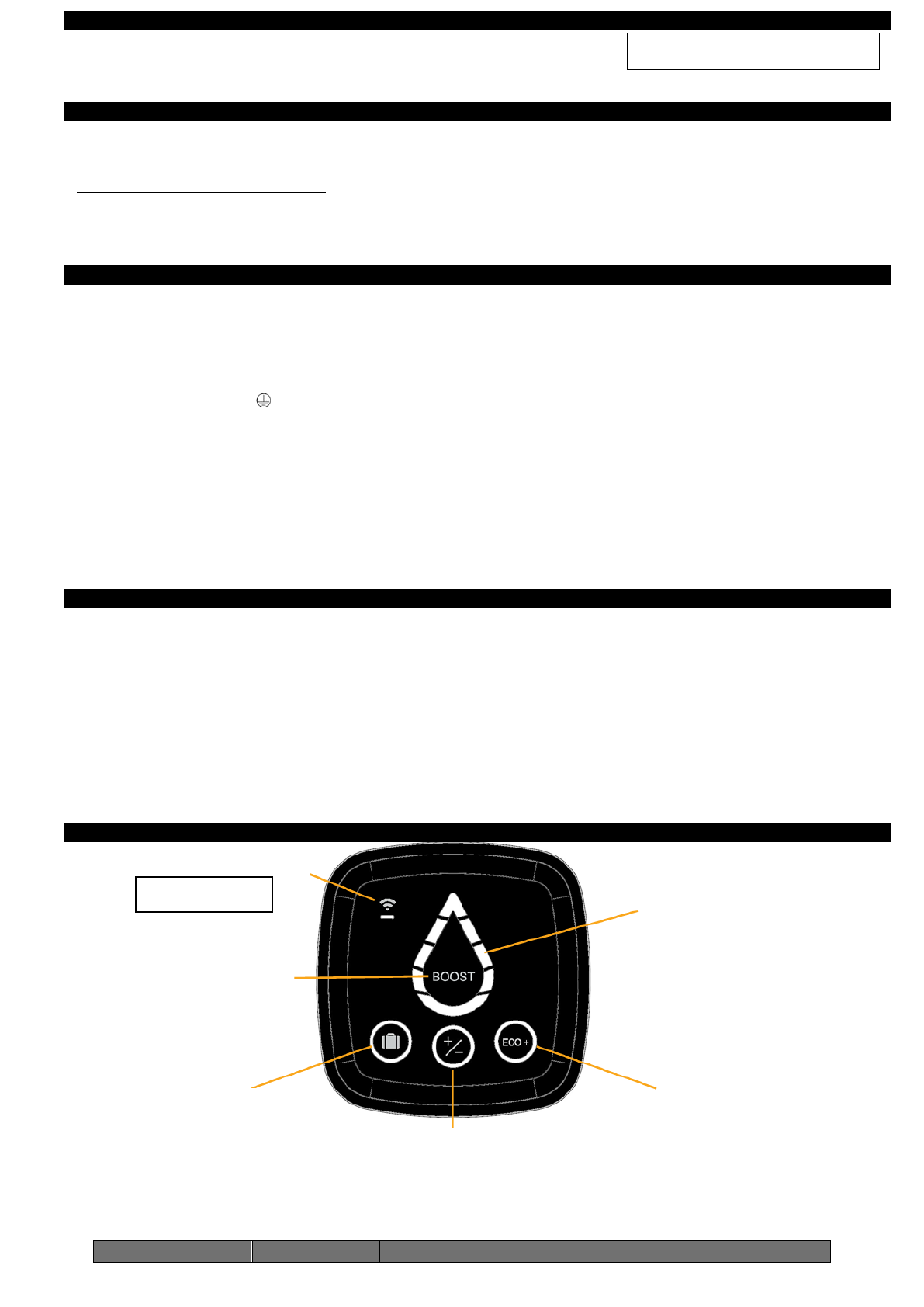

6. INTERFEJS DO STEROWANIA HMI
-
UWAGA: Jeśli urządzenie jest nieaktywne przez 60 sekund, wskaźniki LED symbolu Kropla wody zgasną, a obwódka
wokół symbolu wybranego trybu (oraz dioda LED Wi-Fi, jeśli produkt jest połączony z siecią internetową) zacznie migać
na panelu HMI. Wskazania na symbolu Kropli wody będą ponownie aktywne, jeśli zostanie użyty przycisk lub jeśli
urządzenie będzie ogrzewać wodę.
Kontrolki
Stan kontrolki
Znaczenie
Średnica
Instalacja pionowa
Ø445 / Ø433
Patrz rys.
❶
i
❷
Przycisk dotykowy Wi-Fi
Tryb BOOST
Tryb
Nieobecność
(zapobieganie
zamarznięciu)
Tryb ręczny
Tryb ECO+
Wskaźniki dostępności
ciepłej wody i kontrolki
podgrzewania
(symbol Kropla wody)
tylko w modelach Wi-Fi
