2. UZSTĀDĪŠANA

-

Sk. atbilstošās shēmas 1. un 2. lpp. (sk. tabulu labajā pusē):

-

Pārliecinieties, vai zem caurulēm ir atstāti 300 mm brīvas vietas
sildelementa nomaiņas vajadzībām.

3. HIDRAULISKAIS SAVIENOJUMS

-

Pirms  hidrauliskā  savienojuma  izveides  jāiztīra  padeves  cauruļvadi.  Savienojumam  ar  karstā  ūdens  izvadu  jāizmanto
čuguna  vai  tērauda  uzmava  vai  dielektriskais  savienotājs,  lai  tādējādi  izvairītos  no  caurules  (tieša  dzelzs/vara  kontakta
izraisītas) korozijas. Misiņa savienotājelementu izmantošana ir aizliegta.

UZSTĀDĪŠANA  ZEM  SPIEDIENA

:  Sk.

❸

att.,  2.  lpp.  Uz  ūdens  sildītāja  aukstā  ūdens  caurules  vienmēr  uzstādiet

jaunu drošības ierīci.

-

Uzsildīšanas  laikā  pie  vārsta  var  veidoties  ūdens  lāses,  neaizkavējiet  pilēšanu

.  Drošības  ierīce,  ja  tā  tiek

piegādāta,  neatbilst  uzstādīšanas  kritērijiem  Francijas  teritorijā  (kontinentālajā  teritorijā  un  aizjūras  teritorijās),
nelietojiet to.

4. ELEKTRISKAIS SAVIENOJUMS

-

Sk. atbilstošās shēmas 3. lpp. (sk.

❹ un ❺

 att.).

-

Ūdens  sildītāju  var  pievienot  un  lietot  tikai  230 V  vai  220–240 V  maiņstrāvas  tīklā  saskaņā  ar  ierīces  datu  plāksnīti.
Pievienojiet sildītāju, lietojot stingru kabeli ar 2,5 mm² vadu šķērsgriezumu. Izmantojiet standartizētus kanālus (stingras
vai lokanas elektroinstalācijas caurules) līdz pat kalibrēta korpusa vākam.

-

Tieši savienojiet ierīces ar kabeli vai kontaktdakšu. (Aizliegts Francijas teritorijā)

-

Vienmēr pievienojiet kabeļa zemējumvadu zemējuma dzīslai vai pievienojiet zemējumvadu pie atbilstošās spailes, kas
apzīmēta ar simbolu  . Šis savienojums ir obligāts drošības apsvērumu dēļ.  Zaļi dzeltenajai zemējuma dzīslai jābūt
garākai par fāžu dzīslām. Instalācijā pirms ierīces jābūt uzstādītai bipolārai izslēgšanas ierīcei (drošinātājam, jaudas
slēdzim ar vismaz 3 mm kontaktspraugu). Ja HIDRAULISKIE savienojumi atrodas izolētā materiālā, elektriskās ķēdes
jāaizsargā ar vietējām prasībām pielāgotu 30 mA noplūdstrāvas aizsargslēdzi.

-

Termoslēdzis:

Visi  izstrādājumi  ir  aprīkoti  ar  termostatu,  ieskaitot  termoslēdzi  ar  manuālu  atiestatīšanu,  kas

pārkaršanas  gadījumā  pārtrauc  elektrības  padevi.  Gadījumā,  ja  ir  nostrādājusi  drošības  ierīce

A

.  Pirms  jebkādu

darbību veikšanas pārtrauciet elektrības padevi.

B.

Noņemiet plastmasas vāku.

C.

Pārbaudiet elektrisko savienojumu.

D.

Atiestatiet  drošības  ierīci.  Atkārtotas  nostrādes  gadījumā  nomainiet  termostatu.  Nekad  neapejiet  drošības  vai

regulēšanas termostatu. Pievienojiet strāvas avotu tikai kontaktligzdām vai termostata ieejai.

5. IESLĒGŠANA

-

NEKAD NEDARBINIET ŪDENS SILDĪTĀJU BEZ ŪDENS:

Modeļi ar elektrisko sildelementu noteikti tiks sabojāti.

-

Pilnībā piepildiet tvertni. Pirms elektroenerģijas padeves ieslēgšanas atveriet karstā ūdens krānus, izteciniet caurules, lai
izlaistu gaisu.

-

Pārbaudiet  cauruļu  un  atloku  blīvējuma  hermētiskumu  zem  plastmasas  vāka.  Noplūdes  gadījumā  mēreni  pievelciet.
Pārbaudiet hidraulisko komponentu un drošības vārsta darbību.

-

Ieslēdziet  elektroenerģijas  padevi.  Pēc  15–30 minūtēm  atkarībā  no  ierīces  jaudas  no  drenāžas  caurules  jāsāk  pilēt
ūdenim. Tā ir normāla parādība un notiek ūdens izplešanās dēļ. Pārbaudiet, vai savienojumos un blīvējumā nav radusies
noplūde. Sildīšanas laikā un atbilstoši ūdens kvalitātei karstā ūdens tvertnes var radīt burbuļojošu troksni. Šāds troksnis
ir normāla parādība un neliecina par ierīces defektiem.

Ja  no  drenāžas  caurules  vai  atverot  krānu  novērojat  nepārtrauktu  tvaika  vai  karstā  ūdens  izplūdi,  n ekavējoties
izslēdziet elektroenerģijas padevi ūdens sildītājam un sazinieties ar speciālistu.

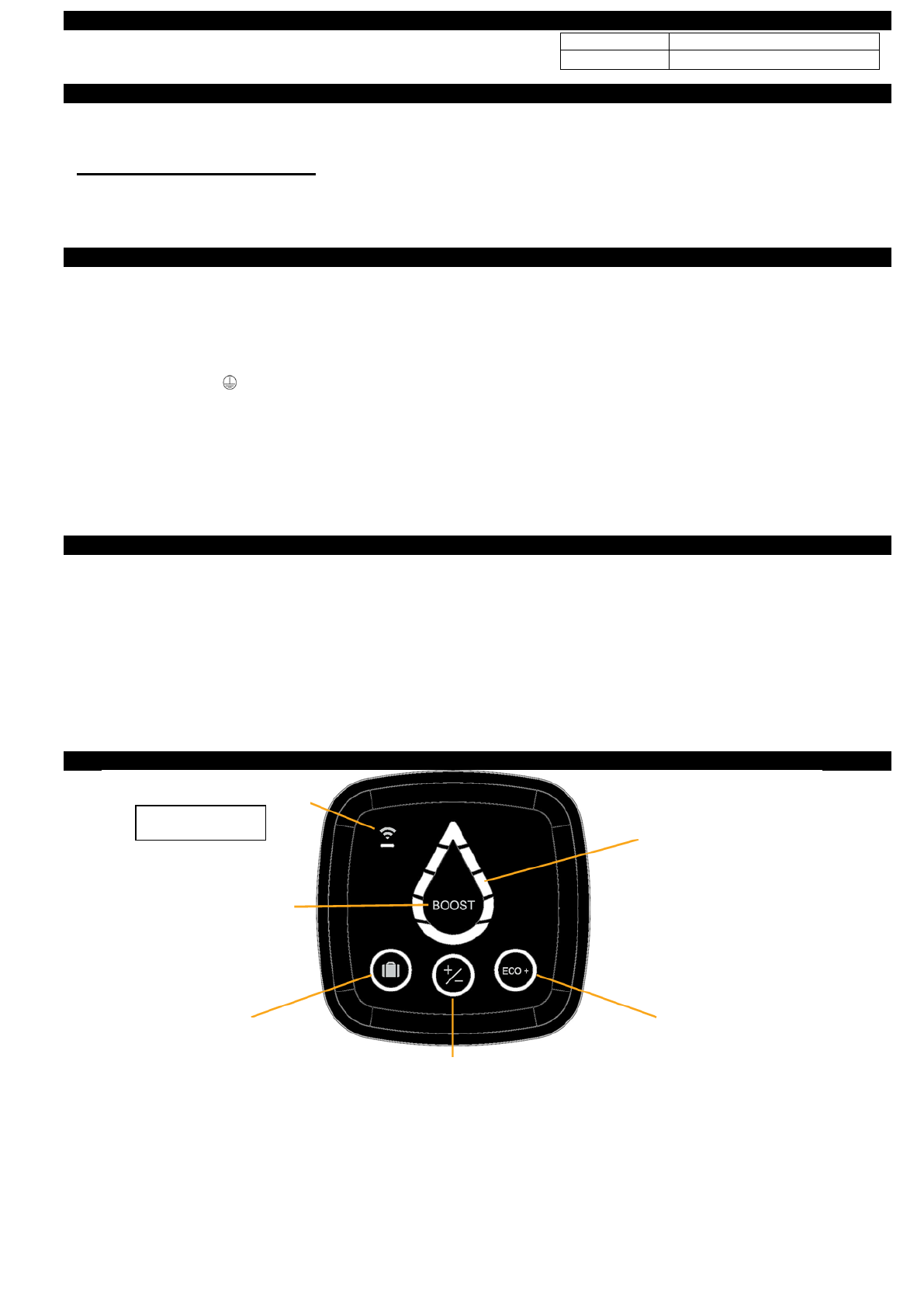

6. VADĪBAS SASKARNE HMI

-

IEVĒROJIET! Ja ierīce ir bijusi neaktīva 60 sekundes, ūdens lāses formas LED indikatori nodziest, un saskarnē HMI ap
izvēlēto režīmu sāk mirgot aplis (kā arī WIFI LED indikators, ja izstrādājums ir pievienots bezvadu tīklam). Ūdens lāses
formas indikators atkal tiks aktivizēts, ja nospiedīsiet kādu pogu vai iekārta veiks sildīšanu.

Diametrs

Uzstādīšana vertikāli

Ø445 /  Ø433

Sk.

❶

 un

❷

 att.

WIFI skārienpoga

Režīms BOOST

Prombūtnes režīms

(Pret sasalšanu)

Manuālais režīms

Režīms ECO+

Pieejamā karstā ūdens un

sildīšanas indikatori (ūdens

lāse)

Tikai WIFI modeļiem
