15

2. INSTALLATION

-  Se référer aux schémas correspondants p.1 &  2 (voir tableau à droite) :
-  Veiller  à  conserver  un  espace  libre  de  300 mm  sous  les

conduites pour le remplacement de l'élément chauffant.

3. RACCORDEMENT HYDRAULIQUE

-  Il  est  nécessaire  de  nettoyer  la  tuyauterie  d'alimentation  avant  de  procéder  au  raccordement  hydraulique.  Le

raccordement sur la sortie eau chaude est à réaliser à l'aide d'un manchon fonte, acier, ou d'un raccord diélectrique, afin
d'éviter la corrosion de la tubulure (contact direct fer/cuivre). L’utilisation de raccords en laiton est interdite.

INSTALLATION SOUS PRESSION

: Voir fig.

❸

, p.2. Toujours installer un nouveau groupe de sécurité sur la conduite

eau froide du chauffe-eau.

-

Pendant  la  phase  de  chauffe,  un  égouttement  d'eau  peut  se  produire  au  niveau  de  la  soupape,  ne  pas

empêcher cet  égouttement

. Le groupe de sécurité, lorsqu'il est fourni, ne répond pas aux critères d'installation sur

le territoire français (Métropole et DOM TOM), ne pas l'utiliser.

4. RACCORDEMENT ÉLECTRIQUE

-  Se référer aux schémas correspondants p.3 (voir fig.

❹ & ❺

).

-

Conformément à la plaque signalétique de l'appareil, le chauffe-eau ne peut être raccordé et fonctionner que sur du
courant alternatif 230 V ou du courant alternatif 220-240 V. Brancher le chauffe-eau à l'aide d'un câble rigide doté de
conducteurs de 2,5 mm². Utiliser une canalisation normalisée (conduite rigide ou flexible) jusqu'au couvercle du boîtier
calibré.

-

Raccorder directement les appareils à l'aide d'un câble ou d'une fiche. (interdit sur le territoire français)

-

Toujours  connecter  le  conducteur  de  terre  du  câble  au  fil  de  terre  ou  connecter  le  conducteur  de  terre  à  la  borne
appropriée repérée par le symbole  . Ce raccordement est impératif pour des raisons de sécurité. Le fil de terre vert
– jaune doit être de longueur supérieure à ceux des phases. L'installation doit être équipée d'un dispositif de coupure
bipolaire (fusible avec séparation des contacts de 3 mm minimum, disjoncteur différentiel) en amont de l'appareil Dans
le cas où les raccordements HYDRAULIQUES sont constitués d'un matériau d'isolation, les circuits électriques doivent
être protégés par un disjoncteur différentiel 30 mA adapté aux normes locales.

-

Disjoncteur  thermique

  Tous  les  produits  sont  équipés  d'un  thermostat  comprenant  un  disjoncteur  thermique  à

réarmement manuel qui coupe le courant en cas de surchauffe. En cas de déclenchement de la sécurité

A

 : couper le

courant  avant  toute  intervention.

B :

  déposer  le  capot.

C :

  vérifier  le  raccordement  électrique.

D :

  réinitialiser  la

sécurité. En cas de déclenchements répétés, remplacer le thermostat. Ne jamais shunter le thermostat de sécurité ou
de régulation. Brancher l'alimentation uniquement sur les prises ou sur l'entrée du thermostat.

5. MISE EN SERVICE

-

NE JAMAIS METTRE SOUS TENSION LE CHAUFFE-EAU  SANS  EAU :

  les modèles équipés d'un appoint électrique

seront très certainement endommagés.

-  Remplir  complètement  la  cuve.  Avant  de  mettre  l'appareil  sous  tension,  ouvrir  les  robinets  d'eau  chaude,  vidanger  les

conduites afin d'évacuer l'air.

-  Contrôler l'étanchéité des tubes et du joint de la bride sous le couvercle en plastique. En cas de fuite, serrer légèrement.

Contrôler le fonctionnement des composants hydrauliques et de la soupape de sécurité.

-  Mettre  l'appareil  sous  tension.  Au  bout  de  15  à  30  minutes,  selon  la  capacité  de  l'appareil,  l'eau  doit  s'égoutter  de

l'évacuation.  Ce  phénomène  est  normal  et  dû  à  la  dilatation  de  l'eau.  Contrôler  l'étanchéité  des  raccords  et  du  joint.
Pendant  la  chauffe  et  en  fonction  de  la  qualité  de  l'eau,  les  cuves  d'eau  chaude  peuvent  émettre  un  bruit  de
bouillonnement. Ce bruit est normal et ne signifie pas que l'appareil est défectueux.

Si vous constatez un dégagement continu de vapeur ou d'eau chaude par l'évacuation ou lorsque vous ouvrez
un robinet, coupez immédiatement l'alimentation du chauffe-eau et appelez un professionnel.

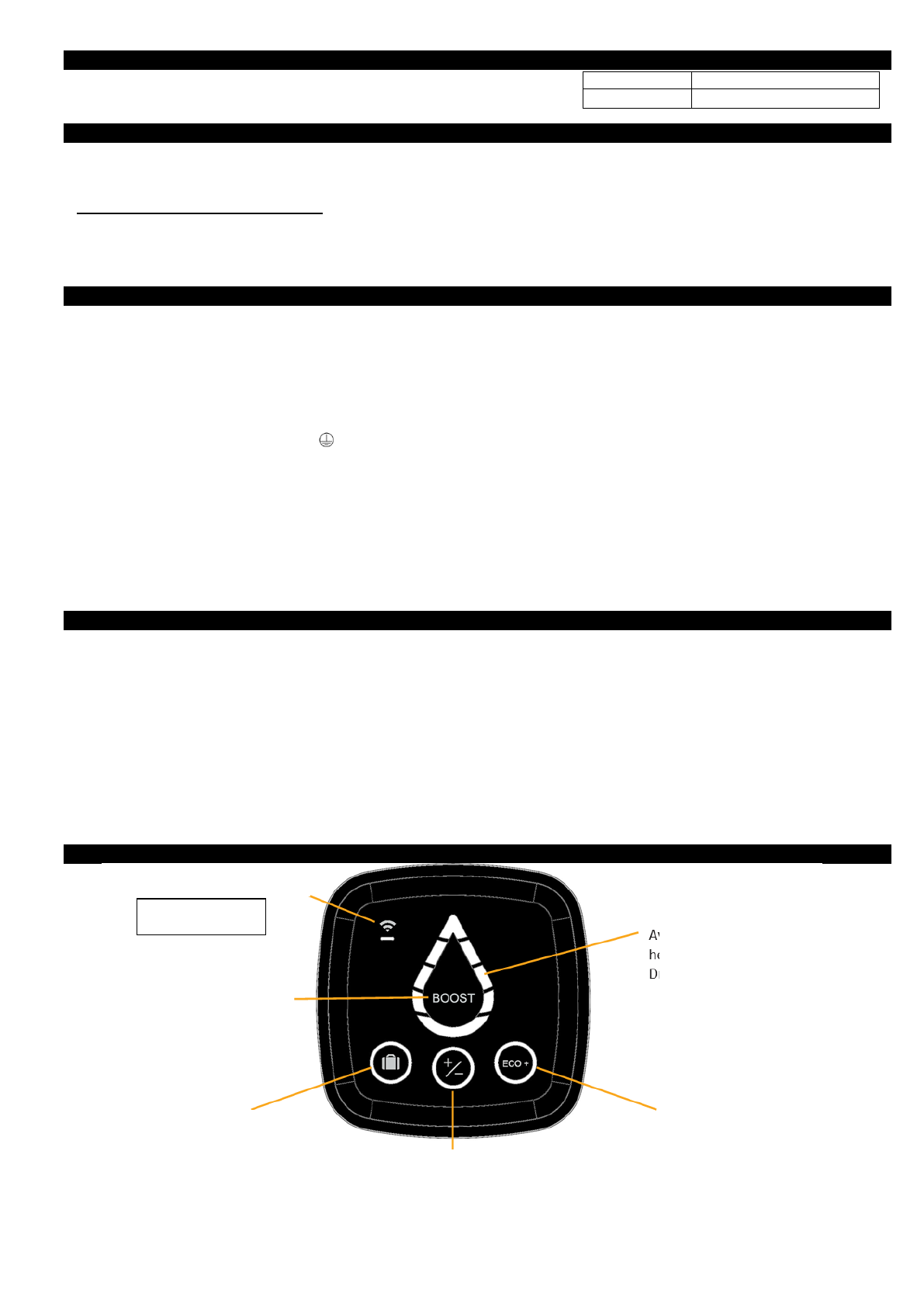

6. COMMANDE D'INTERFACE IHM

-  NOTA : si l'appareil est inactif pendant 60 secondes, les indicateurs LED de la touche Goutte d'eau s'éteignent et le cercle

qui entoure le mode sélectionné (et la LED W i-Fi si le produit est connecté) commence à clignoter sur l'IHM. L'indication
sur le bouton Goutte d'eau sera réactivée lors de l'utilisation d'une touche ou si l'appareil est en train de chauffer.

Diamètre

Installation à la verticale

Ø445 /  Ø433

Voir fig.

❶

 &

❷

Bouton tactile Wi-Fi

Mode BOOST

Mode Absence

(hors gel)

Mode Manuel

Mode ECO+

Indicateurs d’eau chaude

disponible et témoins de

chauffe (Goutte d'eau)

Modèles Wi-Fi

uniquement
