2. INSTALLATION

-  Refer  to  the  corresponding  diagrams    p.1  &  2  (see  table  on

right):

-  Make  sure  to  keep  free  space  of  300  mm  below  pipes  for  the

exchange of the heating element.

3. HYDRAULIC CONNECTION

-  It is necessary to clean the supply piping prior to the hydraulic connection. The connection to the hot water outlet is to be

carried  out  with  a  cast  iron  or  steel  sleeve  or  a  dielectric  connector,  to  avoid  corrosion  of  the  pipe  (direct  contact  iron  /
copper). The use of brass fittings is prohibited.

INSTALLATION  PRESSURISED

:  See  fig.

❸

,  p.2.  Always  install  a  new  safety  device  on  the  cold  water  pipe  of  the

water heater.

-

During heating up, water dripping may occur at  the  valve, do not obstruct the dripping

. The safety  device  if

supplied does not meet the criteria for installation on French territory (Mainland and Overseas territories), do not use
it.

4. ELECTRICAL CONNECTION

-  Refer to the corresponding diagrams p.3 (See fig.

❹

&

❺

).

-

The water heater can be connected and operated only on AC 230V or on AC 220-240V in accordance with the rating
plate of the appliance. Connect the heater with a rigid cable with conductors 2,5mm². Use a standardised channeling
(rigid or flexible conduit) until the calibrated housing cover.

-

Directly connect devices with a cable ,  or plug. (Forbidden in French territory)

-

Always  connect  the  earth  conductor  of  the  cable  to  the  earth  ground  wire  or  connect  the  earth  conductor  to  the
appropriate  terminal  identified  by  the  symbol

.  This  connection  is  compulsory  for  safety  reasons.  The  earth  wire

green  -  yellow  must  be  longer  than  those  of  phases.  The  installation  must  be  equipped,  upstream  of  the  appliance,
with a bipolar cut-out device (minimum contact distance of 3 mm fuse, breaker switch). In the case where HYDRAULIC
connections  are  in  insulated  material,  electrical  circuits  shall  be  protected  by  a  differential  circuit  breaker  30  mA
adapted to local standards.

-

Thermal circuit breaker:

 All products are equipped with a thermostat including a thermal circuit breaker with manual

reset, which cuts the power in case of overheating. In case the security trips

A

: Cut the power before any operation.

B:

 remove the plastic cover.

C:

 Check the electrical connection.

D:

 Reset security. In case of repetitive tripping, replace

the  thermostat.  Never  bypass  safety  or  regulation  thermostat.  Connect  the  power  only  on  the  sockets  or  thermostat
input.

5. STARTING UP

-

NEVER  POWER  THE  WATER  HEATER  WITHOUT  WATER:

  Models  with  an  electric  heating  element  will  be  certainly

damaged.

-  Fill the tank completely. Before powering up, open the hot water taps, drain the pipes in order to empty the air.
-  Check  the  tightness  of  the  tubes  and  of  the  flange  seal  under  the  plastic  cover.  In  case  of  leaking  tighten  moderately.

Check the operating of the hydraulic components and of the safety valve.

-  Turn the power on. After 15 to 30 minutes, depending of the capacity of the device, the water should drip from the drain.

This is normal and due to the expansion of water. Check connection leaks and seal. During heating and according to the
water  quality, hot  water  tanks can make a  bubbling noise. This  noise  is normal and  does not  indicate any  defect of the
unit.

If  you  see  a  continuous  release  of  steam  or  hot  water  from  the  drain  or  when  opening  a  faucet,  turn  off
immediately the power to the water heater and call a professional.

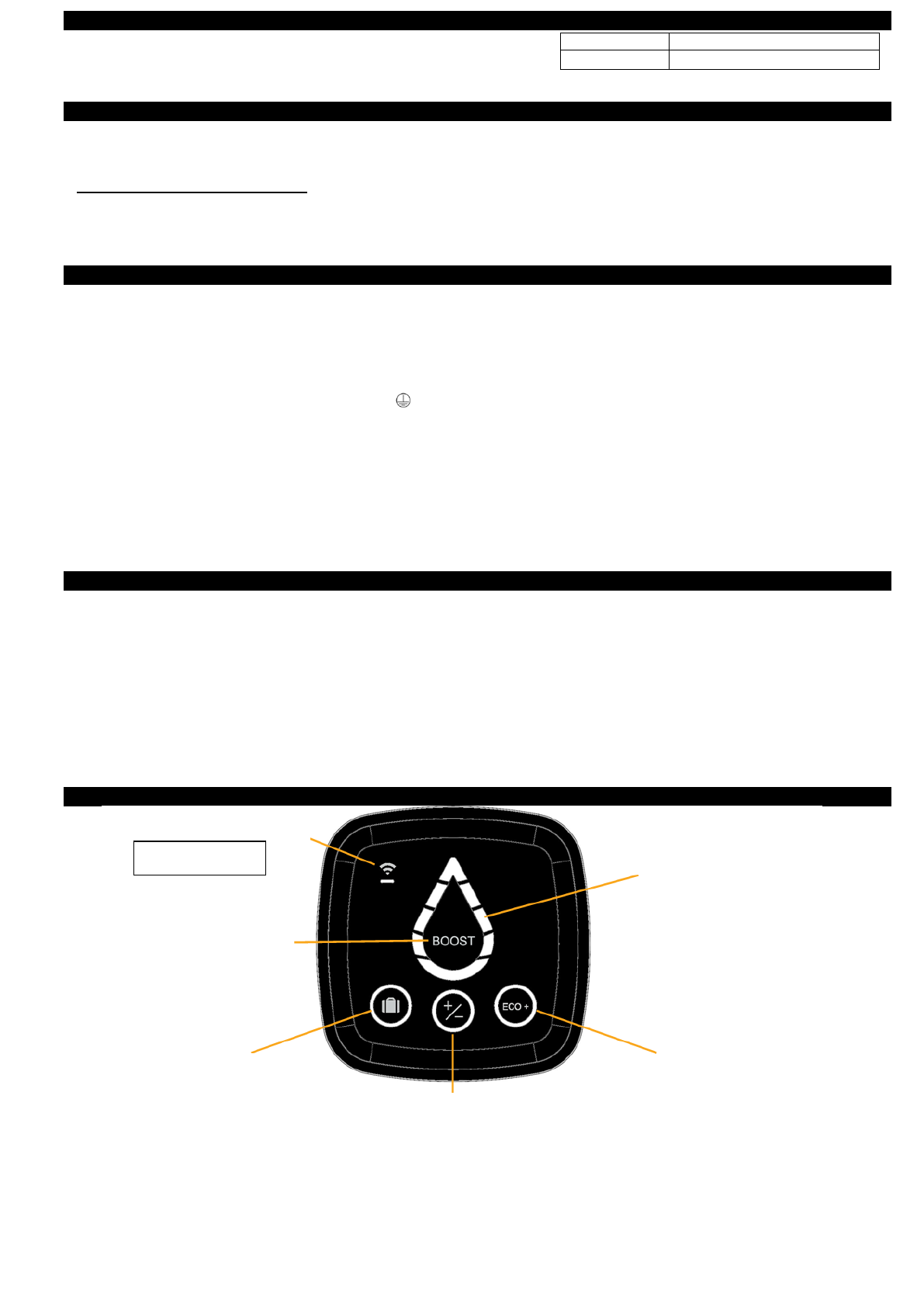

6. CONTROL INTERFACE HMI

-  PLEASE NOTE: If the device is  inactive for 60 seconds, the LED  indicators of the Water Drop will be turned off and the

circle around the selected mode (and the WIFI LED if the product is connected) will start to blink on the HMI. The indication
on the Water Drop will be reactivated if a button is used or if the appliance is heating.

Diameter

Vertical installation

Ø445 /  Ø433

See fig.

❶

 &

❷

WIFI Touch button

BOOST Mode

Absence Mode

(Anti-freezing)

Manual Mode

ECO+ mode

Available hot water and

heating indicators

(Water Drop)

WIFI models only
