36

2. INSTALLAZIONE

-  Fare  riferimento  ai  diagrammi  corrispondenti  di  p.1  e  2  (vedere  la  tabella  sulla

destra):

-  Accertarsi di mantenere sotto ai tubi uno spazio di rispetto di 300 mm per poter

consentire la sostituzione dell'elemento termico.

3. COLLEGAMENTO IDRAULICO

-  È necessario pulire le tubazioni di fornitura prima di effettuare il collegamento idraulico. Il collegamento all'uscita dell'acqua

calda deve essere  effettuato con l'ausilio di un manicotto in ghisa, in acciaio oppure mediante un connettore dielettrico,
al fine di evitare la corrosione della tubazione (contatto diretto ferr

o/rame). L’impiego di raccordi in ottone è vietato.

INSTALLAZIONE PRESSURIZZATA

: Vedere fig.

❸

, p.2. Installare sempre un nuovo dispositivo di sicurezza sul tubo

dell'acqua fredda dello scaldacqua.

-

Durante  il  riscaldamento  è  possibile  osservare  dell'acqua  che  gocciola  sulla  valvola:  ciò  non  va

assolutamente ostacolato

. Se il dispositivo di sicurezza, se fornito, non risponde ai criteri di installazione sul territorio

francese (continentale e dei territori d'oltremare): non utilizzarlo.

4. COLLEGAMENTO ELETTRICO

-  Fare riferimento ai diagrammi corrispondenti di p.3 (Vedere fig.

❹ e ❺

).

-

Lo scaldacqua può essere collegato e utilizzato soltanto su di una rete CA a 230V o CA a 220-240V, in base a quanto
indicato sulla targhetta dati presente sull'apparecchio. Collegare il riscaldatore con un cavo rigido dotato di conduttori
da 2,5mm². Utilizzare una canalizzazione standardizzata (condotto rigido o flessibile) fino alla copertura della calotta
calibrata.

-

Collegare direttamente i dispositivi con un cavo o una spina. (Proibito nel territorio francese)

-

Collegare sempre il conduttore di messa a terra del cavo al filo di messa a terra, oppure riportare il conduttore di messa
a  terra  sul  relativo  morsetto  contrassegnato  con  il  simbolo

.  Questo  collegamento  è  obbligatorio  per  motivi  di

sicurezza. Il filo di messa a terra verde

– giallo deve avere una lunghezza superiore a quelli delle fasi. L'installazione

deve  prevedere,  a  monte  del  dispositivo,  un  dispositivo  di  interruzione  bipolare  (distanza  minima  dei  contatti  pari  a
3mm,  fusibile,  interruttore  magnetotermico).  Nel  caso  in  cui  i  collegamenti  IDRAULICI  siano  realizzati  in  materiale
isolante,  i  circuiti  elettrici  dovranno  essere  protetti  da  un  interruttore  differenziale  da  30  mA  adattato  alle  normative
locali.

-

Interruttore  automatico  termico:

  Tutti  i  prodotti  sono  dotati  di  un  termostato  con  interruttore  automatico  termico  a

riarmo  manuale,  che  disinserisce  l'alimentazione  in  caso  di  surriscaldamento.  In  caso  di  scatto  della  sicurezza

A

:

Togliere  la  corrente  prima  di  effettuare  qualsiasi  operazione.

B:

  smontare  il  coperchio  in  plastica.

C:

  Verificare  il

collegamento  elettrico.

D:

  Ripristinare  la  sicurezza.  In  caso  di  ripetute  attivazioni,  procedere  alla  sostituzione  del

termostato.  Non  cortocircuitare  mai  la  sicurezza  o  il  termostato  di  regolazione.  Effettuare  il  collegamento
dell'alimentazione esclusivamente intervenendo sulle prese o sull'ingresso del termostato.

5. AVVIAMENTO

-

NON  ALIMENTARE  MAI  UNO  SCALDACQUA  ELETTRICO  SENZA  ACQUA:

  I  modelli  dotati  di  un  elemento  termico

elettrico subiranno certamente danni.

-  Riempire completamente il serbatoio. Prima dell'accensione, aprire i rubinetti dell'acqua calda e sfiatare i tubi in modo da

rimuovere tutta l'aria presente.

-  Verificare la tenuta dei tubi e della guarnizione della flangia sotto al coperchio in plastica. Qualora siano presenti perdite,

serrare moderatamente. Verificare il funzionamento dei componenti idraulici e della valvola di sicurezza.

-  Mettere  l'alimentazione  sotto  tensione.  Dopo  15  -  30  minuti,  in  base  alla  capacità  del  dispositivo,  l'acqua  dovrebbe

gocciolare  dallo  scarico.  Questo  fenomeno  è  normale,  ed  è  dovuto  alla  dilatazione  dell'acqua.  Verificare  la  tenuta  e  la
presenza di eventuali perdite sui collegamenti. Durante il r iscaldamento e in base alla qualità dell'acqua, i bollitori acqua
calda  sanitaria  potrebbero  produrre  un  gorgoglio.  Tale  rumore  è  normale,  e  non  è  indicativo  della  presenza  di  difetti
dell'unità.

Se si rileva una fuoriuscita continua di vapore o di acqua  calda dallo scarico o aprendo un rubinetto, scollegare
l'alimentazione elettrica dello scaldacqua e far intervenire un professionista.

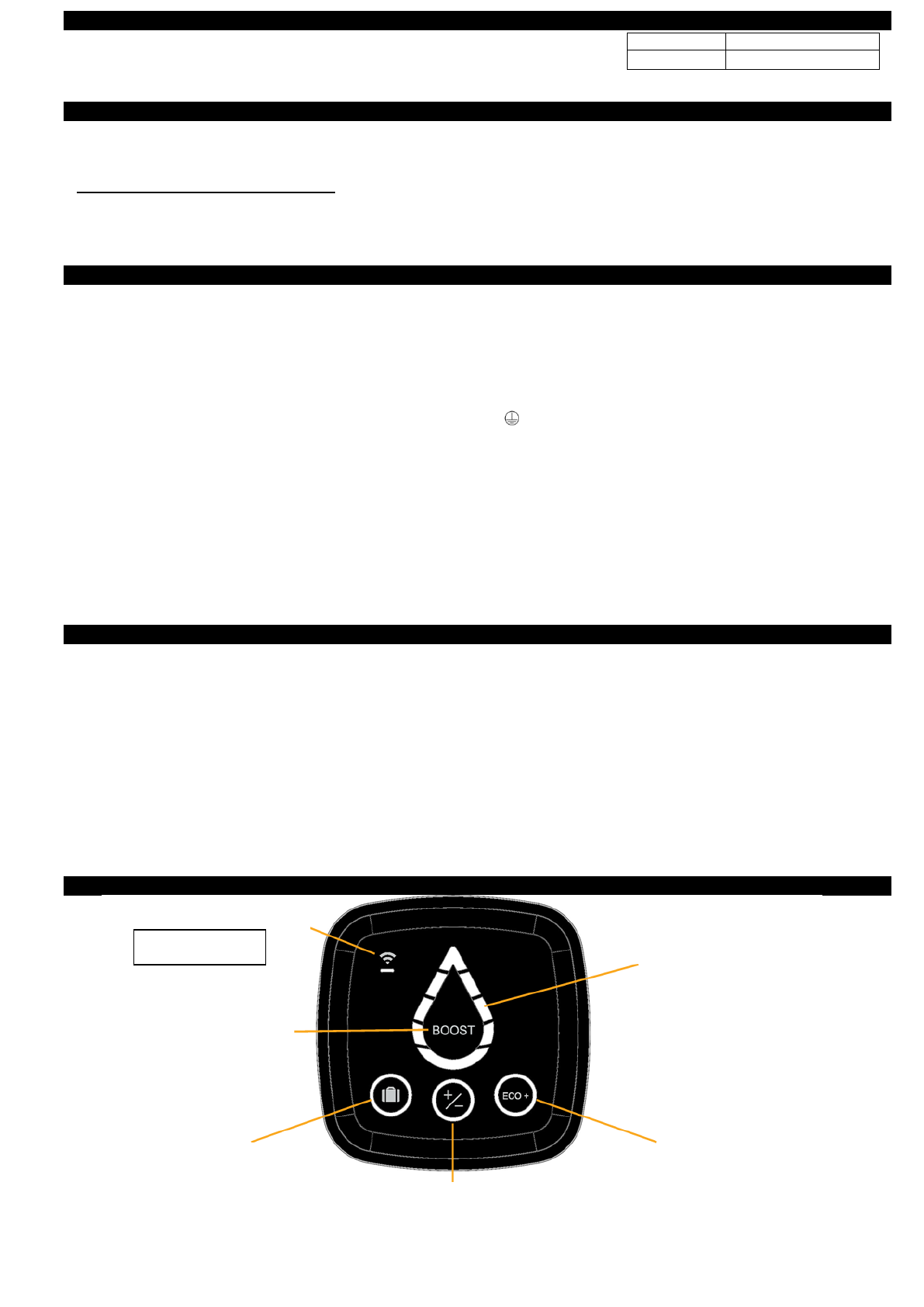

6. INTERFACCIA DI COMANDO HMI

-  NOTA: Se il dispositivo rimane inattivo per 60 secondi, gli indicatori a LED della Goccia d'acqua verranno disattivati e il

cerchio  presente  attorno  alla  modalità  selezionata  (nonché  il  LED  del  WIFI,  se  il  prodotto  è  connesso)  inizieranno  a

Diametro

Installazione verticale

Ø445 / Ø433

Vedere fig.

❶

 e

❷

Pulsante touch WIFI

Modalità BOOST

Modalità fuori casa

(Antigelo)

Modalità Manuale

Modalità ECO+

Indicatori di acqua calda e

riscaldamento disponibili

(Goccia d'acqua)

Solo modelli WIFI
