74

2. PAIGALDAMINE

-  Vaadake vastavaid skeeme lk 1 ja 2 (vt paremal asuvat tabelit):
-  Jätke torude alla 300 mm vaba ruumi kütteelemendi vahetamiseks.

3. HÜDRAULILISED ÜHENDUSED

-  Enne hüdrauliliste ühenduste tegemist tuleb puhastada toitetorustik. Ühendus kuuma vee väljalaskega tuleb teha malm -

või  terasmuhvi  või  dielektrilise  liitmikuga,  et  vältida  toru  korrosiooni  (otsekontakt  raud/vask).  Messingist  liitmike
kasutamine on keelatud.

SURVESTATUD PAIGALDIS

: Vt jn

❸

, lk 2. Paigaldage boileri külma vee torule alati uus ohutusseadis.

-

Kuumutamise ajal võib ventiili juurest hakata vett tilkuma, ärge takistage tilkumist

. Kui kaitseklappi ei ühendata

vahetult külmaveesisendile, tuleb vahetult külmaveesisendile ühendada dielektriline muhv või malmmuhv. Messing on
keelatud.

4. ELEKTRIÜHENDUSED

-  Vaadake vastavaid skeeme lk 3 (vt jn

❹ ja ❺

).

-

Vastavalt  seadme  andmeplaadile  tohib  boileri  ühendada  ja  seda  kasutada  ainult  AC  230  V  või  220 -240  V
vahelduvvoolu  toiteühendusega.  Ühendage  boiler  jäiga  kaabliga,  mille  juhtmete  läbimõõt  on  2,5  mm².  Kasutage
standardiseeritud kanalit (jäik või painduv kõri) kuni kalibreeritud korpuse katteni.

-

Ühendage seadmed otse kaabli või pistikuga. (Keelatud Prantsusmaa territooriumil)

-

Ühendage kaabli maandusjuht  alati maandusjuhtme külge  või  ühendage maandusjuht vastava sümboliga tähistatud
klemmiga  . See ühendus on kohustuslik ohutuse tagamiseks. Roheline-kollane maandusjuhe peab olema pikem kui
faaside juhtmed. Elektriühendusele tuleb enne seadet paigaldada mitmepooluseline lüliti (kaitselüliti min kontaktivahe
3  mm).  Juhul  kui  hüdraulilised  ühendused  on  isoleeritud  materjalist,  peavad  elektriahelad  olema  kaitstud  kohalike
standarditega kohandatud lahutava 30 mA kaitselülitiga.

-

Termiline  kaitselüliti:

  Kõik  tooted  on  varustatud  termostaadiga,  sealhulgas  käsitsi  lähtestusega  termilise

kaitselülitiga,  mis  katkestab  ülekuumenemise  korral  voolu.  Kaitselüliti  rakendumisel

A

:  enne  mis  tahes  toimingut

lülitage  vool  välja.

B:

  eemaldage  plastkate.

C:

  kontrollige  elektriühendust.

D:

  lähtestage  kaitselüliti.  Korduva

rakendumise  korral  vahetage  termostaat  välja.  Mitte  kunagi  ei  tohi  tekitada  möödaviiku  ohutus -  või
reguleerimistermostaadist. Ühendage toide ainult pistikupesade või termostaadi sisendiga.

5. KÄIVITAMINE

-

MITTE KUNAGI EI TOHI SISSE LÜLITADA VEEGA TÄITMATA BOILERIT:

 Elektrilise kütteelemendiga mudelid saavad

igal juhul kahjustusi.

-  Täitke paak lõpuni. Enne sisselülitamist avage kuumaveekraanid, et torudest õhk välja lasta.
-  Kontrollige  torude  ja  plastkatte  all  asuva  ääriku  tihendi  tihedust.  Lekke  korral  pingutage  mõõdukalt.  Kontrollige,  kas

hüdraulilised komponendid ja kaitseklapp on töökorras.

-  Lülitage  toide  sisse.  15

–30  minutit  (sõltuvalt  seadme  võimsusest)  pärast  sisselülitamist  peaks  äravoolust  hakkama  vett

tilkuma. See on tavapärane ja tekib vee paisumise tõttu. Kontrollige, ega ühendus ei leki, ja tihendage see. Kuumutamise
ajal  ja  sõltuvalt  vee  kvaliteedist  võib  boilerist  kosta  mulisevat  müra.  Selline  müra  on  tavapärane  ega  viita  seadme
defektidele.

Kui  äravoolust  või  segisti  avamisel  väljub  pidevalt  auru  või  kuuma  vett,  lülitage  boileri  toide  kohe  välja  ja
helistage tehnikule.

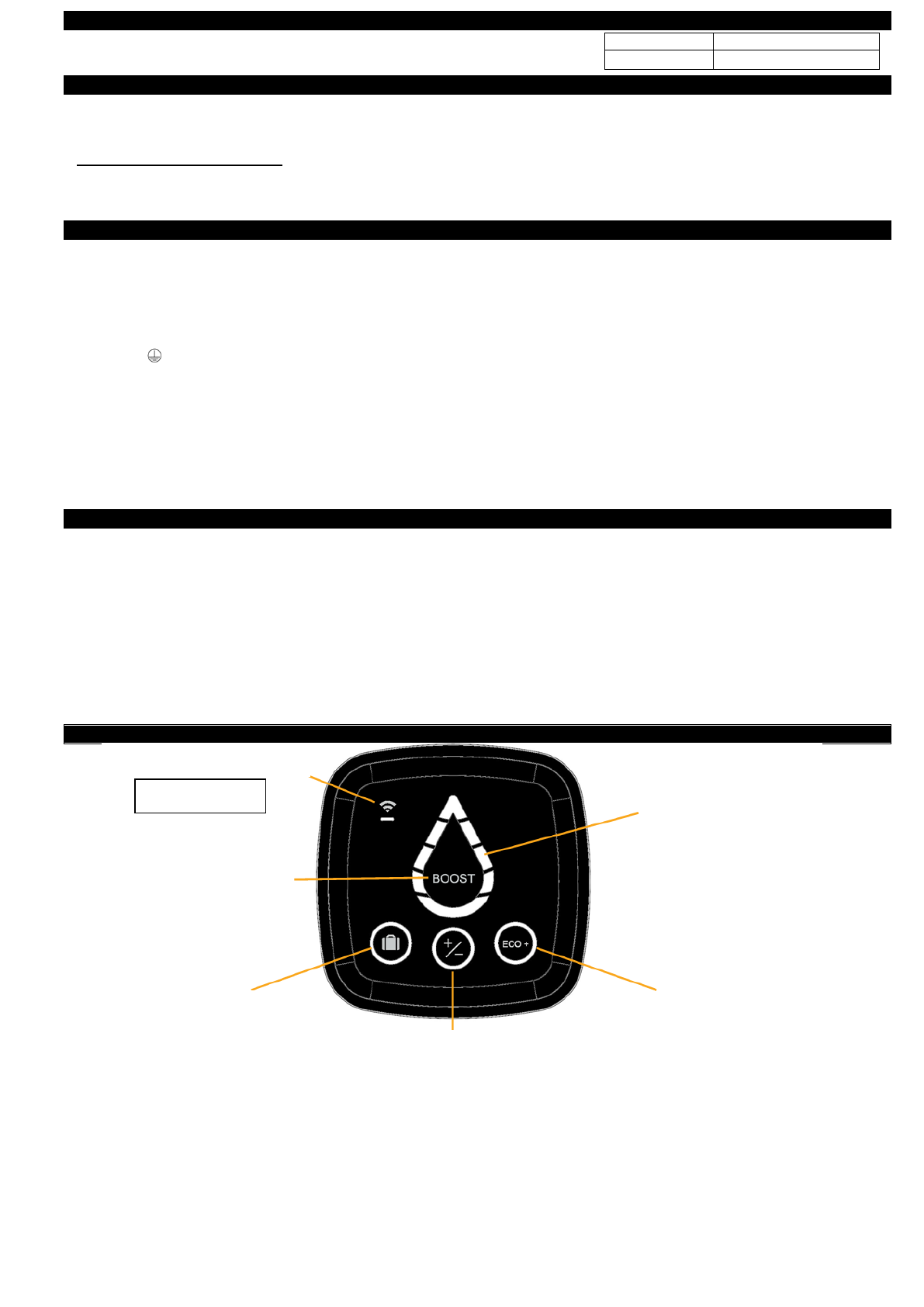

6. JUHTLIIDES (HMI)

-  MÄRKUS:  Kui  seade  on  60  sekundi  vältel  passiivne,  lülituvad  veepiisa  LED-märgutuled  välja  ja  juhtmoodulil  hakkab

vilkuma valitud režiimi ümber olev ring (ja WiFi-LED, kui toode on ühendatud). Nupu kasutamisel või kui seade soojendab
vett, aktiveeritakse veepiisa näidik uuesti.

Läbimõõt

Vertikaalne paigaldus

Ø445 / Ø433

Vt joon

❶

 ja

❷

WiFi Touch-nupp

Võimendusrežiim

(BOOST)

Eemaloleku režiim

(Külmumisvastane)

Käsirežiim

Režiim ECO+

Kuuma vee olemasolu ja

vee soojendamise

märgutuled (veepiisk)

Ainult WiFi mudelid
