Подготовка системы аудиовхода

51

Гл

ава 2  По

д

гот
ов
ка к э

к

с

п

лу
а

тац
ии

держателя микрофона CAC-12 (не входит
в комплект поставки).

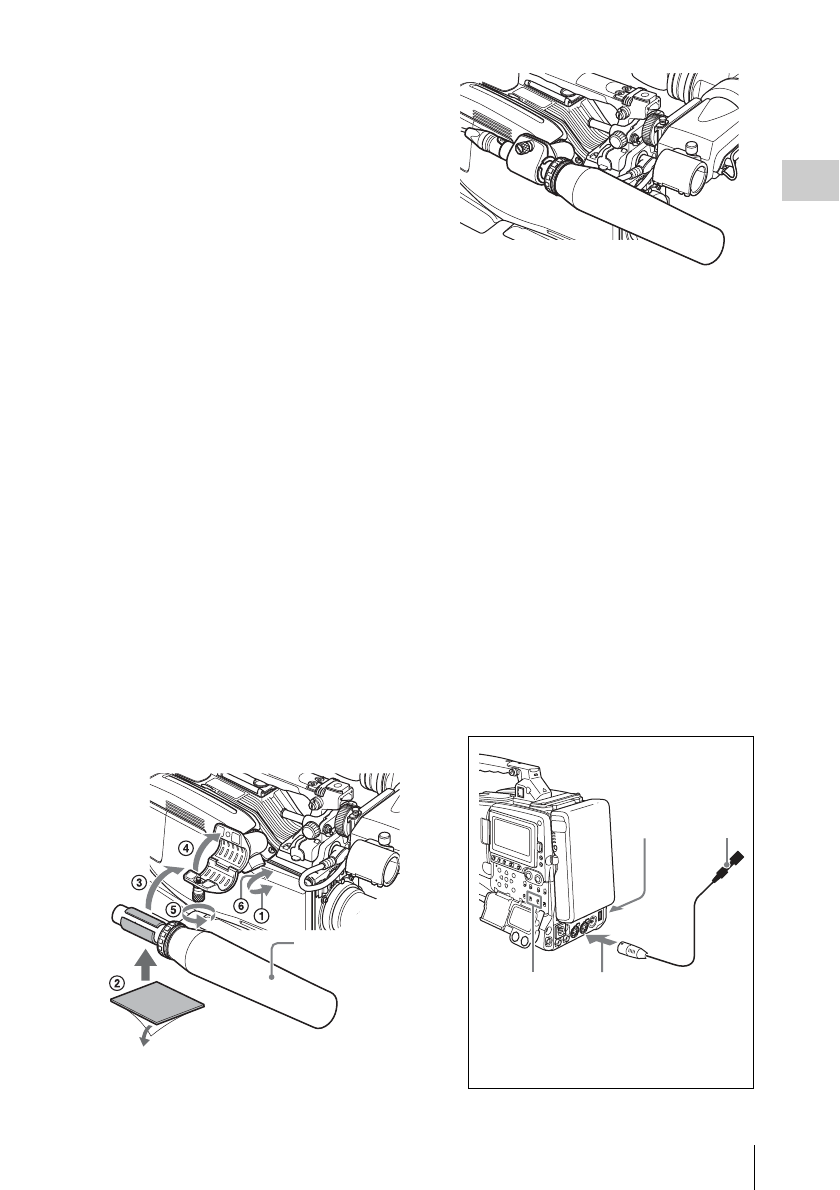

Ниже описана процедура присоединения
электретного конденсаторного
микрофона, такого как ECM-678/673.

Сведения о присоединении микрофона CAC-
12 см. в руководстве по эксплуатации CAC-
12.

1

Присоедините электретный
конденсаторный микрофон.

1

Ослабьте рычаг фиксации
шарнирного соединения.

2

Обмотайте кольцо микрофона
(листового типа, прилагается к
этому устройству и микрофону)
вокруг микрофона, снимая
защитный материал с двух сторон
кольца микрофона.

3

Поместите микрофон в
держатель так, чтобы метка
“UP” располагалась вверху.

4

Закройте держатель микрофона.

5

Затяните винт.

6

Расположите микрофон так,
чтобы он не касался
видоискателя, и затяните рычаг
фиксации шарнирного
соединения.

При установке ECM-678/673
используйте адаптер микрофона из
комплекта поставки держателя
микрофона CAC-12.

2

Подключите кабель микрофона к
разъему AUDIO IN CH1 или CH2.

3

Установите переключатели
следующим образом.

Установите переключатель LINE /
AES/EBU / MIC в положение MIC.
• Установите переключатель +48V/

OFF, показанный ниже, в
зависимости от типа источника
питания микрофона.

Внутренний источник питания:

установите переключатель +48V/
OFF в положение OFF.

Внешний источник питания:

установите переключатель +48V/
OFF в положение +48V.

• Установите переключатель AUDIO

IN (CH-1/CH-2/CH-3/CH-4) для
канала, к которому подключен
микрофон, в положение REAR (для
CH-1/CH-2) или R (для CH-3/CH-4).

Микрофон

1

2

4

3

1

Переключатель +48V/OFF

2

Монофонический микрофон

3

Переключатели AUDIO IN CH-1/
CH-2

4

К разъему AUDIO IN CH1 или CH2
