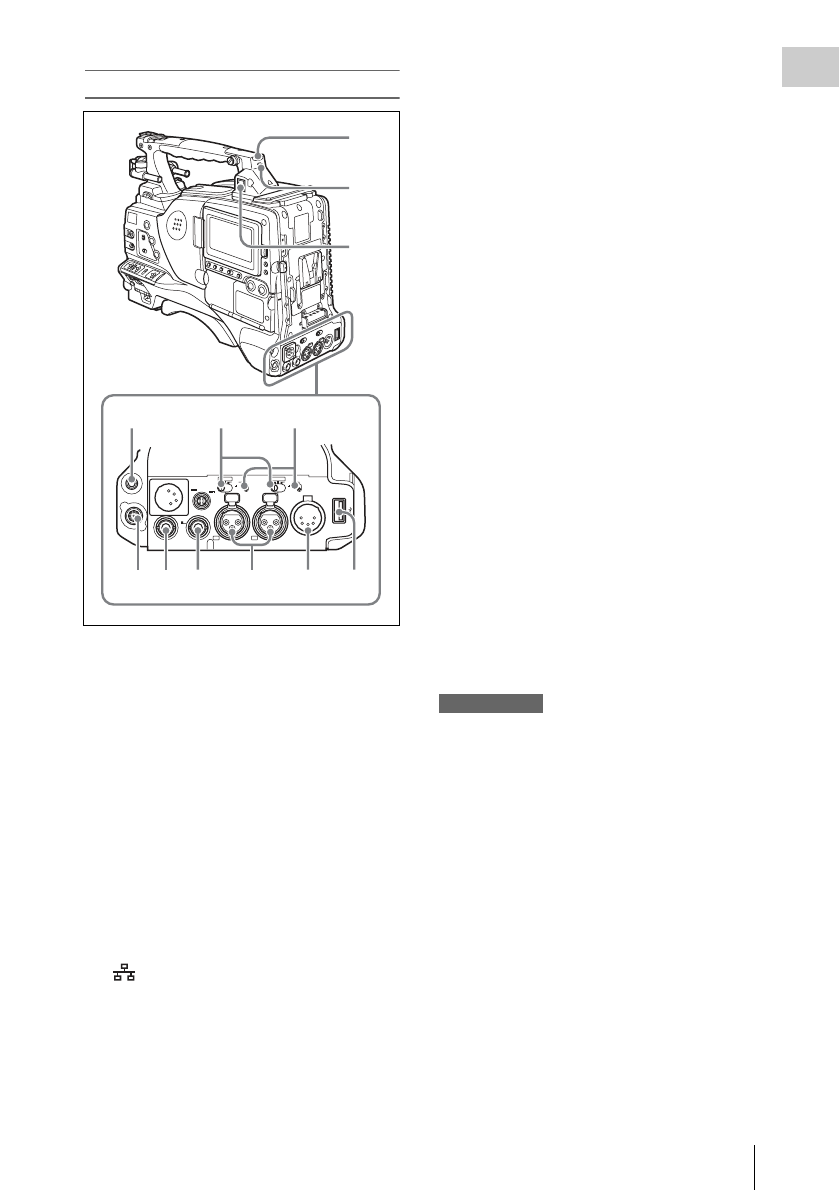

Задняя панель

a

Индикатор TALLY (задние
световые индикаторы) (красный)

Горит во время записи. Если
переключатель TALLY установлен в
положение OFF, индикатор не горит. Этот
индикатор мигает, указывая на
предупреждение

(см. стр. 21)

, так же как

индикатор REC/TALLY на видоискателе.

Более подробные сведения см. в разделе
“Предупреждения относительно
эксплуатации” (стр. 302).

b

Переключатель TALLY

Установите в положение ON для
включения функции индикатора TALLY.

c

 (Сетевой) разъем (тип RJ-45)

Это разъем 10BASE-T/100BASE-TX для
сетевого соединения.
Перед использованием этого разъема
необходимо установить для пункта
ETHERNET/USB на странице POWER

SAVE меню OPERATION значение
“ENABL”

(см. стр. 261)

.

d

Гнездо EARPHONE (стерео, мини-
гнездо)

Позволяет управлять звуком E-E во время
записи и воспроизведения звука в процессе
воспроизведения. При отображении
предупреждения звук сигнала будет
слышен через наушники. Это гнездо
можно использовать одновременно с
гнездом EARPHONE на передней панели
устройства. При подключении наушников
к гнезду звук со встроенного динамика
автоматически блокируется.
На странице AUDIO-1 меню
MAINTENANCE можно выбрать
монофонический или стереофонический
звук.

e

Переключатели LINE / AES/EBU /
MIC

Эти переключатели служат для выбора
аудиоисточника входных аудиосигналов,
подаваемых на разъемы AUDIO IN CH1/
CH2.

LINE:

 аудиооборудование с линейным

входом

AES/EBU:

аудиосигнал в формате AES/

EBU

MIC:

 вход микрофона

Примечание

Когда эти переключатели находятся в
положении MIC и переключатель +48V/OFF
установлен в положение +48V, случайное
подключение к разъемам AUDIO IN CH1/CH2
любых устройств, кроме микрофона, может
привести к повреждению устройства.

f

Переключатели +48V/OFF

Выберите одно из следующих положений
для подключаемых микрофонов.

+48V:

 для микрофона, использующего

внешний источник питания

OFF:

 для микрофона, использующего

внутренний источник питания

g

Разъем REMOTE (8-контактный)

Подключите блок дистанционного
управления RM-B170/B750, позволяющий
дистанционно управлять видеокамерой.
