Расположение и функции деталей и элементов управления

36

Гл

а

в

а

1

Об
зо
р

Значок памяти и отображение
оставшейся емкости

а) Используйте флэш-накопитель USB с

достаточной оставшейся емкостью.

b) Включите функцию записи данных прокси.

c) Снимите защиту флэш-накопителя USB.
d) Отформатируйте или замените флэш-

накопитель USB.

Если для пункта Wi-Fi на странице
POWER SAVE меню OPERATION
установлено значение “ENABL”, в этой
области отображается состояние
подключения к беспроводной локальной
сети следующим образом.

Нет подключения или подключение к

неизвестному серверу:

 горит значок

“

×

”.

Выполняется подключение:

 мигают

четыре серых сегмента.

Подключение выполнено (уровень

сигнала 0):

 горит один серый сегмент.

Подключение выполнено (уровень

сигнала 1–4):

 горят белые сегменты.

Число белых сегментов (1–4)
указывает уровень принимаемого
сигнала (1–4).

Если по интерфейсу USB подсоединен
дополнительный беспроводной адаптер
CBK-WA100, если в меню

MAINTENANCE на странице CAM
CONFIG 3 для параметра Wi-Fi/
ETHER_RM задано значение “RM” или
“ALL”, отображается оставшееся места в
адаптере CBK-WA100.

n

Состояние приема для
беспроводного адаптера

Показывает состояние приема для
дополнительного адаптера CBK-WA100.

Подключения LTE:

 отображается символ

3G/4G.

Режим станции:

 отображается сила сигнала

в виде 4 полосок.

Режим точки доступа:

 отображается

символ AP.

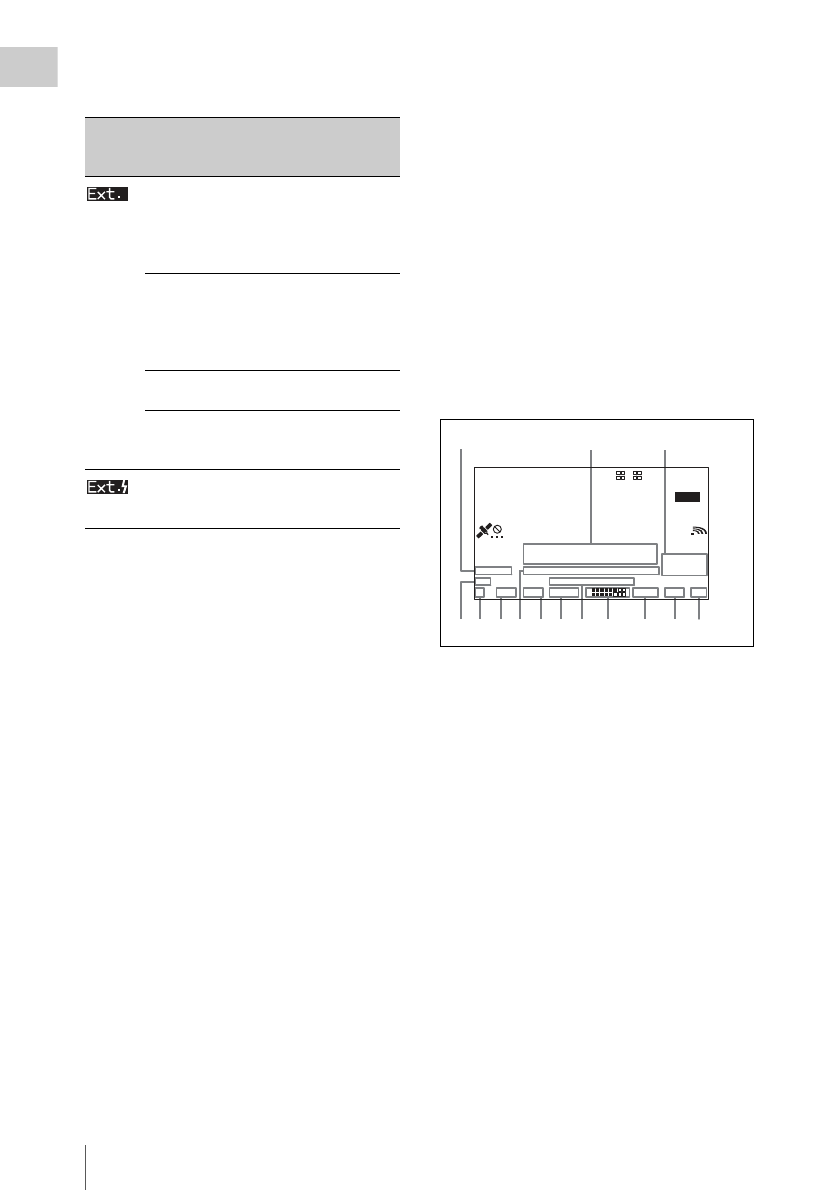

Нижняя часть экрана видоискателя

a

Управление внешним устройством и
воспроизведение одного клипа

REC2:

 отображается, если на странице

CAM CONFIG 1 меню
MAINTENANCE для параметра
HDSDI REMOTE I/F задано значение
“CHARA”, а для параметра SDI REC
CONTROL задано значение “RM” и
видеокамера дистанционно управляет
записью на внешних устройствах,
подключенных к разъемам SDI OUT 1/
2 (выход HDSDI).

1)

REC2 P PARALLEL REC:

 отображается,

если на странице CAM CONFIG 1
меню MAINTENANCE для параметра
HDSDI REMOTE I/F задано значение
“CHARA”, а для параметра SDI REC
CONTROL задано значение “PARA” и
видеокамера и внешние устройства,
подключенные к разъемам SDI OUT 1/
2 (выход HDSDI)

1)

 взаимно управляют

записью.

Значок Отображение

оставшейся
емкости

Описание

Горит

Включена запись
данных прокси, и
оставшейся емкости
хватит не менее чем
на 5 минут.

Мигает

Включена запись
данных прокси, но
оставшейся емкости
хватит менее чем на
5 минут.

 а)

Не горит

Запись данных
прокси отключена.

b)

INH

Флэш-накопитель
USB защищен от
записи.

 c)

Не горит

Не удается
подключить флэш-
накопитель USB.

d)

a

b

c

defghij k

n

m

l

E X       Z

  W                   13.4V

99

1    2

H D 4 2 2   5 0   E 0 0 0 1 : 0 0 1 / 0 0 4   D C   I N

C O N T

F A N

13.9

35-30

K +

                  W H I T E : N G

            L E V E L   T O O   H I G H           E X T

R E C 2     T C G     0 1 : 2 3 : 4 5 : 1 5   H D S D I

1                                       -     125C

                  L O W   L I G H T

5600

F1.7

18

35 30

dB 1/ 2000

1

2

W:A

Ext.

3G/4G
