РУ

59

1

Проверьте, что все компоненты аппаратуры
выключены.

2

Подключите видеокамеру к телевизору или
видеомагнитофону, как показано на рисунке (

Z

 стр. 58).

Если подключается видеомагнитофон . . .
перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.

3

Подключите выход видеомагнитофона ко входу
телевизора, как это описано в руководстве по
эксплуатации вашего видеомагнитофона.

4

Включите видеокамеру, видеомагнитофон и
телевизор.

5

Установите в видеомагнитофоне режим входа AUX
(ДОПОЛНИТЕЛЬНЫЙ), и установите в телевизоре
режим VIDEO.

6

[Только для модели GR-DVL9800]

Установите “AV/S-VIDEO” в положение “OFF”
(“Выкл.”)на меню экрана (

Z

 стр. 46).

*

При подключении кабелей откройте эту крышку.

**

Аудио кабель не нужен для просмотра
фотоснимков при переключателе питания,
установленном в положении “

”.

Для выбора того, будет или не будет
воспроизводиться следующая информация на экране
подключенного телевизора . . .

•

Дата/Время

......

в экран меню (

Z

 стр. 46) выберите для пункта

“DATE/TIME” (“ДАТА/ВРЕМЯ”) “AUTO”
(“АВТОМАТИЧЕСКИЙ”), “ON” (“ВКЛ.”) или “OFF”
(“ВЫКЛ.”).

•

Временной код

......

в экран меню (

Z

 стр. 46) выберите для пункта

“TIME CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.

•

Режим звукового воспроизведения, указатели скорости
кассеты и движения кассеты для видео
воспроизведения

Или

Указатель/ имена файлов, номер снимка/общее
количество снимков для воспроизведения D.S.C.

...... установите указатель “ON SCREEN” (“Экран”) в

положение “LCD” или “SIMPLE” в меню экрана
(

Z

 стр. 46). Или нажмите

DISPLAY

 на пульте

дистанционного управления RM-V716U.

ПРИМЕЧАНИЯ:

●

Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой адаптер/
зарядное устройство (

Z

 стр. 7).

●

При использовании кабелей, конец кабеля, на котором находится фильтр с сердечником, должен подключаться
к видеокамере. Фильтр с сердечником снижает помехи.

●

  Для контролирования изображения и звука с видеокамеры без установки касссеты или MultiMediaCard, установите

переключатель питания в положение “

” или “

”, затем установите Ваш телевизор в надлежащий режим приема.

●

Проверьте, что уровень громкости в телевизоре установлен на минимум, чтобы избежать очень громкого звука при
включении видеокамеры.

●

Если ваш телевизор или акустические системы не имеют специального экрана, не устанавливайте акустические
системы рядом с телевизоре, так как это приведет к помехам на воспроизводимом видеокамерой изображении.

●

Установите переключатель видеовыходов на адаптере кабеля в следующие положения:
Y/C

: При выполнении подключения к телевизору или видеомагнитофону, на которые могут подаваться сигналы Y/

C, и используется кабель S-Video.

CVBS : При выполнении подключения к телевизору или видеомагнитофону, на которые не могут подаваться сигналы

Y/C и используется кабель Audio/Video.

Когда кабель S-Video не используется.

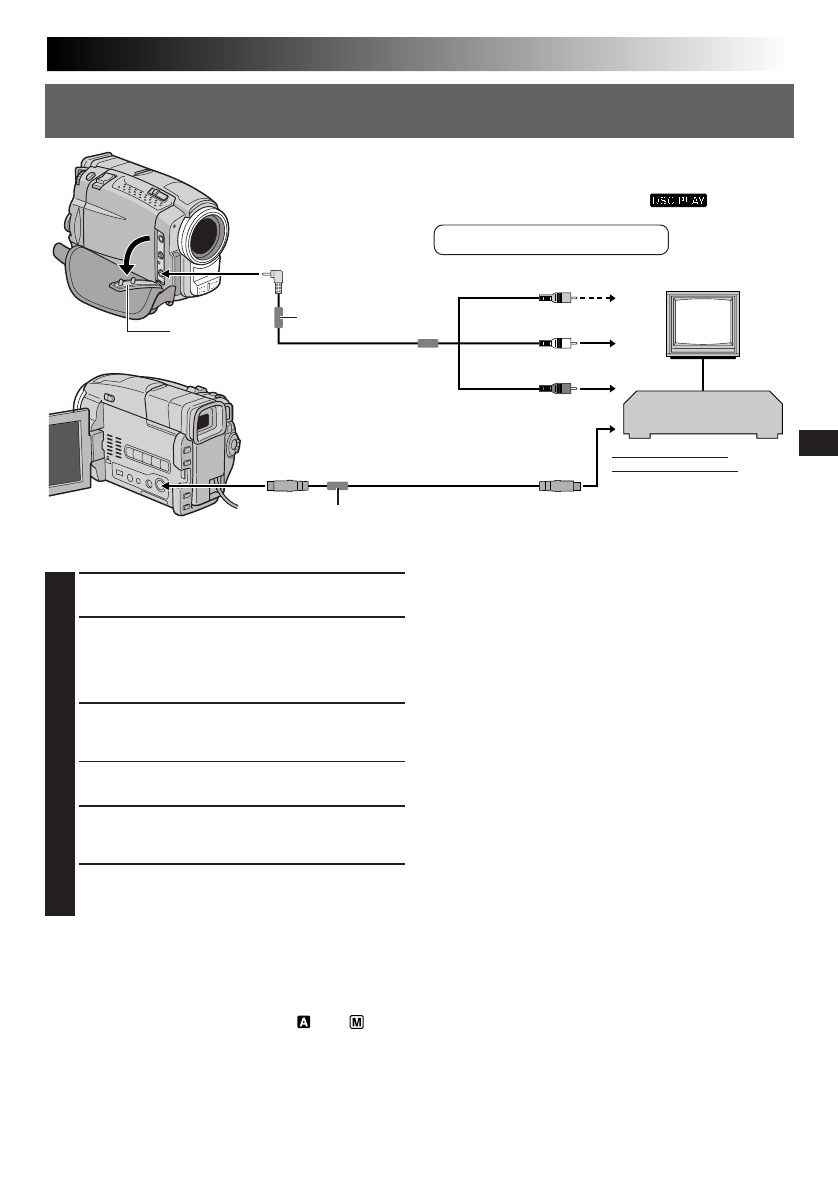

С. Подключение к телевизору или видеомагнитофону, снабженному входными

разъемами S-VIDEO IN и/или A/V (разъем типа RCA)

Видеомагнитофон

К телевизору или
видеомагнитофону

Белый на AUDIO L IN**

Красный на AUDIO R IN**

Кабель S-Video
(входит в комплект)

Желтый на VIDEO IN

Ко входу
S-VIDEO IN

Крышка
разъема*

При подключении кабеля
S-Video откройте ЖК монитор

К S-VIDEO

K AV

Фильтр с
сердечником

Фильтр с
сердечником

 Теле-

визор

Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)

←
