10

1 / INSTALL ATION DE VOTRE APPAREIL

•

Gaz distribué par bouteille ou

réservoir (gaz butane/propane)

Pour votre sécurité, vous devez choisir
exclusivement l’un des 3 raccordements
suivants :

— Raccordement avec un tube rigide

en

cuivre à embouts mécaniques vissables
(appellation norme gaz G1/2). Réalisez le
raccordement directement à l’extrémité du
coude monté sur l’appareil.

— Raccordement avec un tube flexible
métallique

(inox)

onduleux à embouts

mécaniques

vissables (conforme à la norme

NF D 36-125) dont la durée de vie est illimitée
(Fig. 01).

— Raccordement avec un tuyau flexible

caoutchouc renforcé

à embouts mécaniques

vissables (conforme à la norme XP D 36-112)
dont la durée de vie est de 10 ans

(Fig. 02).

A

B

Rondelle d’étanchéité (non fournie)

About (non fourni)

Collier de serrage (non fourni)

C

Dans une installation existante, un tube
souple équipé de ses colliers de serrage
(conforme à la norme XP D 36-110) dont la
durée de vie est de 5 ans peut être utilisé. Il
est nécessaire dans ce cas d’utiliser un about
sans oublier de mettre en place un joint
d’étanchéité entre l’about et le coude de la
table

(Fig. 03).

Conseil

Vous trouverez l’about et le joint

d’étanchéité auprès de votre Service Après-
Vente.

Attention

Vissez l’about avec un couple ne

dépassant pas 25 N.m.

;

;

@

@

;

;

Q

Q

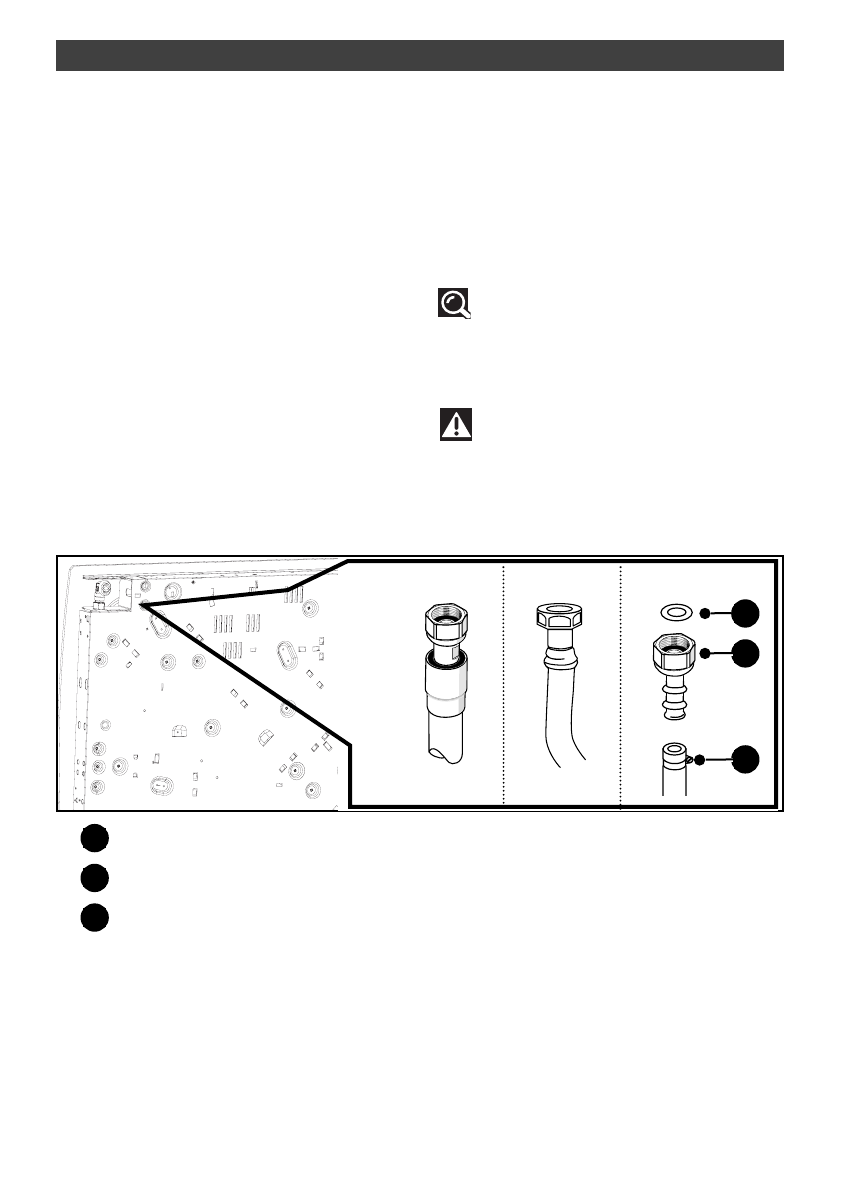

Fig. 01

Fig. 02

Fig. 03

A

B

C
