10

•

Gaz distribué par bouteille ou réservoir

(gaz butane/propane)

Pour votre sécurité, vous devez choisir exclu-
sivement l’un des 3 raccordements suivants :

— Raccordement avec un tube rigide

en cuiv-

re à embouts mécaniques vissables (appella-
tion norme gaz G1/2). Réalisez le raccorde-
ment directement à l’extrémité du coude mon-
té sur l’appareil.

— Raccordement avec un tube flexible métal-
lique

(inox)

onduleux à embouts mécaniques

vissables (conforme à la norme NF D 36-125)
dont la durée de vie est illimitée

(Fig. 01).

—   R a c c o r d e m e n t   a v e c   u n   t u y a u   f l e x i b l e

caoutchouc renforcé

à embouts mécaniques

vissables (conforme à la norme XP D 36-112)
dont la durée de vie est de 10 ans

(Fig. 02).

1

1  //   INSTALL ATION DE VOTRE APPAREIL

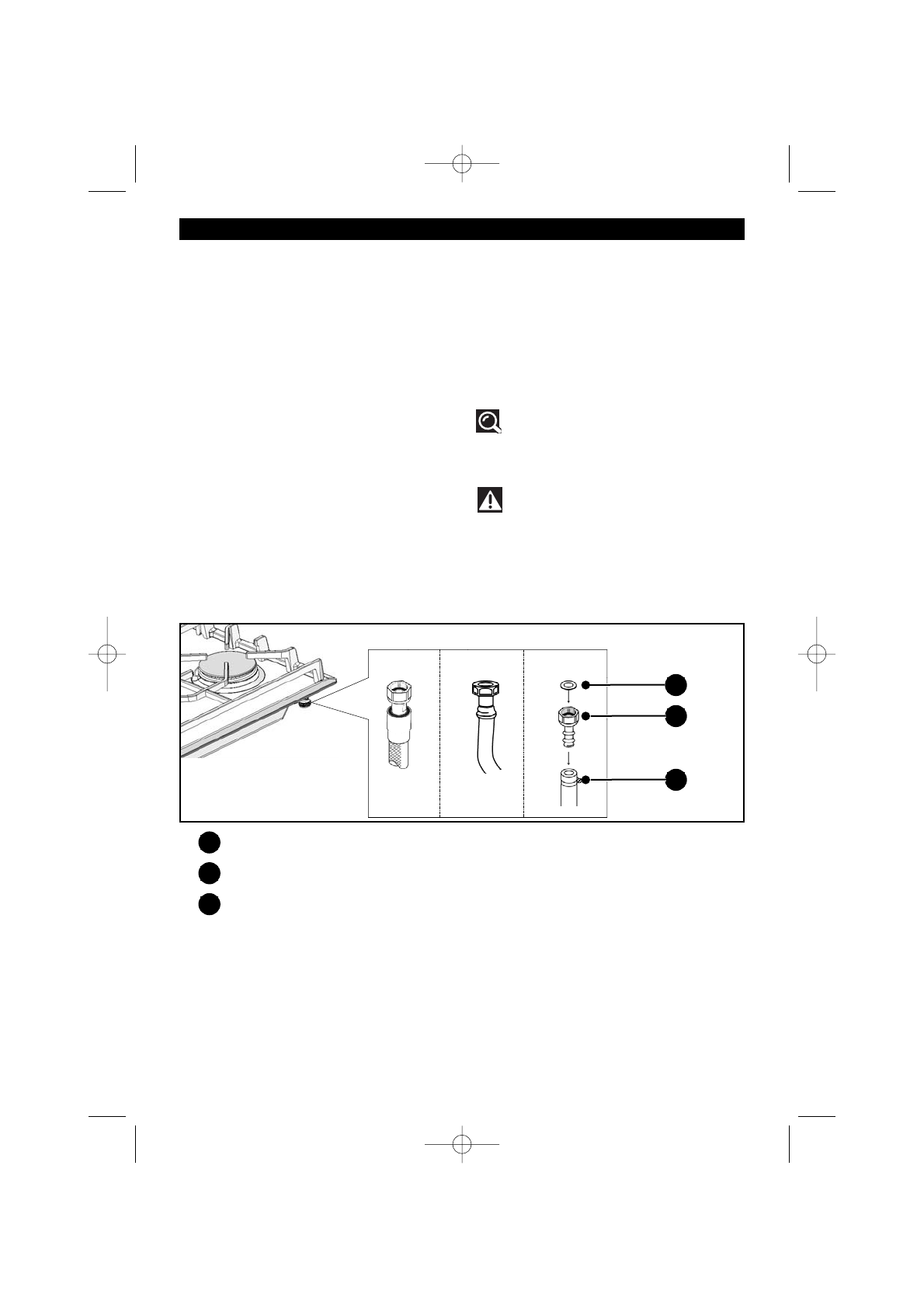

Fig. 01

Fig. 02

Fig. 03

A

B

Joint d’étanchéité

About (non fourni)

Collier de serrage (non fourni)

C

Conseil

Vous trouverez l’about et le joint d’étan-

chéité auprès de votre Service Après-Vente.

Attention

Vissez l’about avec un couple ne

dépassant pas 25 N.m.

Dans une installation existante, un tube sou-
ple équipé de ses colliers de serrage (confor-
me à la norme XP D 36-110) dont la durée de
vie est de 5 ans peut être utilisé. Il est néces-
saire dans ce cas d’utiliser un about sans ou-
blier de mettre en place un joint d’étanchéité
entre l’about et le coude de la table

(Fig. 03).

A

B

C
