13

ГАЗОВОЕ ПОДКЛЮЧЕНИЕ

Перед подключением убедиться, что вся газо-

вая система и установочные помещения соответствуют
стандартам,  действующим  в  стране  использования
(UNI-CIG 7129 и 7131).

- Убедиться, что линия питания не перекрыта и обладает до-

статочной мощностью в целях гарантии соответствующего
функционирования устройства.

- Убедиться,  что  на  линии  питания,  в  легко  доступном  и

проверяемом  месте,  установлен  отсечный  газовый  кран:
он  должен  перекрываться  в  ходе  проведения  операций
монтажа и техобслуживания устройства.

-  Проверить тип газа, подаваемый на варочную панель (Жидкий

газ G30/G31 или Метан G20/25), а также, что устройство предна-
значено для данного типа газа: в противном случае, выполнить
операции по адаптации, выполняя инструкции, приведенные а
параграфе

“Адаптация к другим типам газа” на стр.16

.

- Произвести подключение:

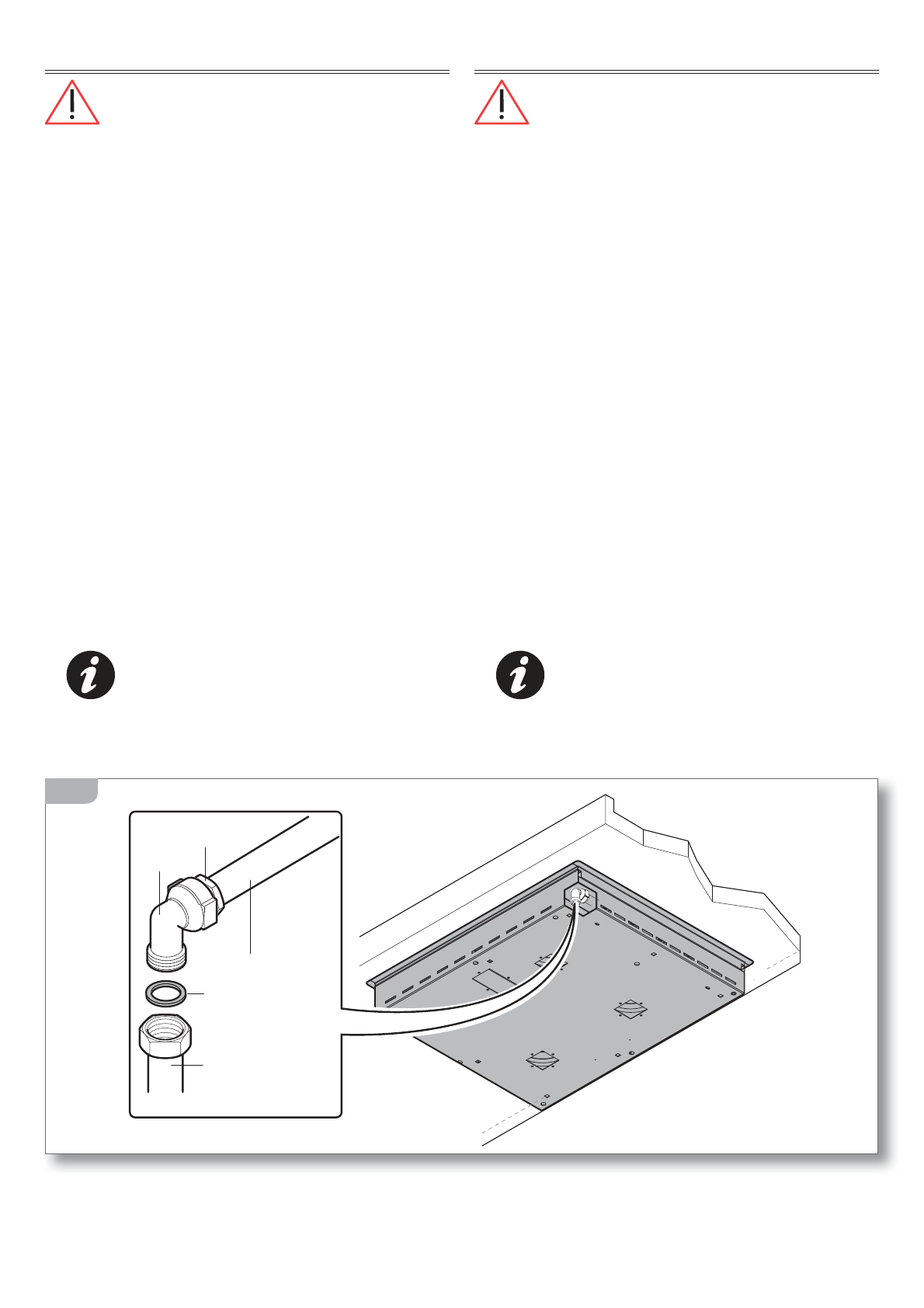

(рис. 6)

на рампе питания “A”

монтирована коленчатая “L”-образная муфта (резьба GJ
½”), обеспечивающая подключение к распределительной
сети посредством жесткой трубы (стандарт UNI-CIG 7129)
или  гибкой  трубы  из  нержавеющей  стали  со  сплошной
стенкой (стандарт UNI-CIG 9891).
Соединение с жесткой или гибкой трубой должно гаран-
тировать герметичность посредством прокладки “G2”.

“L”-образная муфта может быть ориентирована
путем  ослабления  гайки “B”,  с  последующей
блокировкой  гайки  после  выполнения  опера-

ции.  Герметичнос ть  гарантируется  особой  формой
рампы и внутренней прокладкой.

A

L

(GJ ½)

B

G2

UNI-CIG 9891
UNI-CIG 7129

6

GAS CONNECTION

Before connecting the appliance, ensure that

the gas system and the installation locations comply
with  current  regulations  in  the  country  where  the
appliance is installed (UNI-CIG 7129 and 7131).

- Ensure that the supply line is not obstructed and has

sufficient  power  to  ensure  correct  operation  of  the
appliance.

- Ensure that the supply line, which should be located

in an easily accessible and visible location, has a gas
shut-off valve: this should be closed during appliance
installation and maintenance operations.

-  Check  the  gas  type  which  will  power  the  appliance

(Liquid  Gas  G30/G31  or  Methane  G20/25)  and  ensure
that the appliance is compatible with this: in the case
where it is not compatible, adapt it as instructed in the
paragraph

“Adaptation to other gas types” on page 16

.

- Proceed  with  connecting  the  appliance:

(figure  6)

an  L-shaped  rubber  connector  (thread  GJ  ½”)  is  as-
sembled to power ramp “A”; this ensures connection
to the distribution network via a solid pipe (standard
UNI-CIG  7129)    or  a  flexible  stainless  steel  pipe  flush
with the wall (standard UNI-CIG 9891).
Connection to the solid or flexible pipe is guaranteed
by using sealant  “G2” to secure attachment.

The L-shaped connector can be positioned  by
loosening  the  “B”  nut  and  then,  once  posi-
tioned, re-tightening the nut. The specific form

of the ramp and the inner sealant guarantee attach-
ment.
