CONNECTION TO THE POWER MAINS

Before making the connection, make certain

that  the  voltage  and  frequency  indicated  on  the
data plate match those of the power supply system.

The appliance is supplied with a 150 cm-long power cord
(H05V2V2-F) on which a 10 A plug must be installed to
then be connected with a power outlet

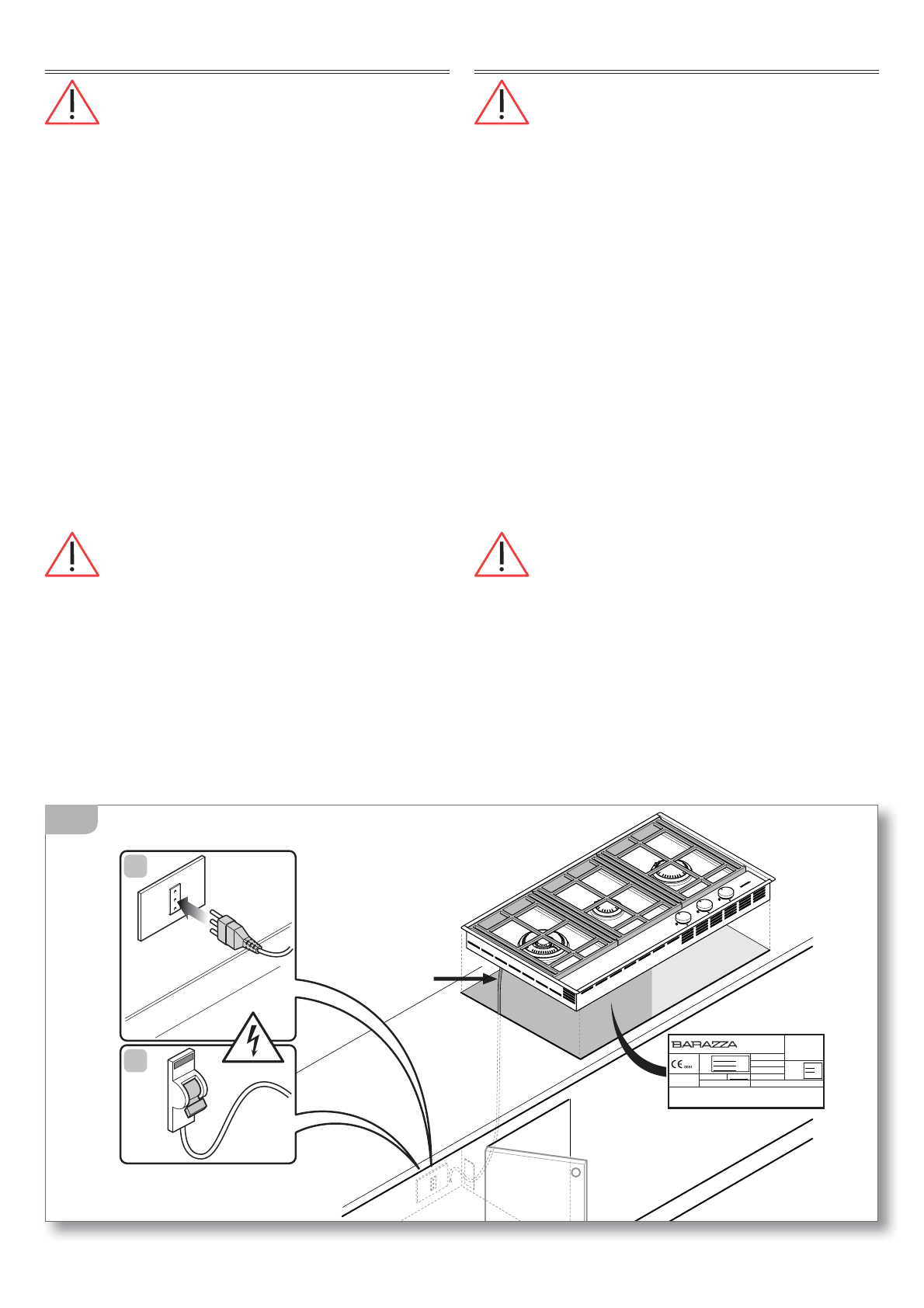

(figure 4a)

.

Alternatively,  the  cable  can  be  connected  directly  to
the distribution network

(figure 4b)

: in this case an om-

nipolar disconnecting switch must be provided, with a
minimum opening of the contacts that allows complete
disconnection in category III overvoltage conditions.

The  isolating  switch  must  be  located  in  a  position
which  is  accessible  even  after  the  appliance  is  in-
stalled.
If the appliance is installed together with an oven, the
connection of the two appliances must be independ-
ent for electrical safety reasons.

 The power cord must

NOT

:

-  be crushed or rolled up;
-  come into contact with any type of liquid, sharp or hot

objects or corrosive substances;

-  reach, at any point, a temperature which is 50°C higher

than the room temperature;

-  be replaced with a different type of cable

(see “Technical

data” on pag. 6)

 or with a cable which is not up to standard;

-  be lengthened with extensions.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Перед  подключением  устройства  убедиться,

что  напряжение  и  частота,  указанные  на  табличке  с
паспортными характеристиками, соответствуют харак-
теристикам системы питания.

Устройство  поставляется  в  комплекте  с  силовым  кабелем
(H05V2V2-F)  длиной  150  cм,  на  котором  должна  устанавли-
ваться вилка, выдерживающая 10 A, вставляемая в розетку
тока

(рис. 4a)

. В качестве альтернативы, можно подсоединить

кабель  непосредственно  к  распределительной  сети

(рис.

4b)

: в данном случае он должен быть оснащен устройством

для всеполюсного отсоединения с расстоянием размыкания
между контактами, обеспечивающим полное отсоединение
при условиях категории избыточного напряжения III.

Как  розетка  тока,  так  и  всеполюсный  выключатель
должны соответствовать нормам и размещаться в по-
ложении, доступном даже при встроенном устройстве.
Если устройство устанавливается вместе с духовым шка-
фом, подключение двух устройств из соображений элек-
трической безопасности должно быть независимым.

 Силовой кабель

НЕ

 должен:

-  быть сдавленным или скрученным;
-  находиться  в  контакте  с  какими-либо  жидкостями,  ре-

жущими  или  горячими  предметами  и  коррозионными
веществами;

-  достигать в какой-либо точке температуры, превышаю-

щей на 50°C температуру окружающей среды;

-  заменяться  на  кабель  другого  типа

(см. “Технические

характеристики” стр. 6)

 или на несоответствующий;

-  быть удлиненным посредством удлинителей.

H05V2V2-F

3x1mm

2

150 cm

10A

B

A

G30 - 28 mbar

220V-240V  50HZ

0,000 Kw

G20 - 20 mbar
