Asentaminen

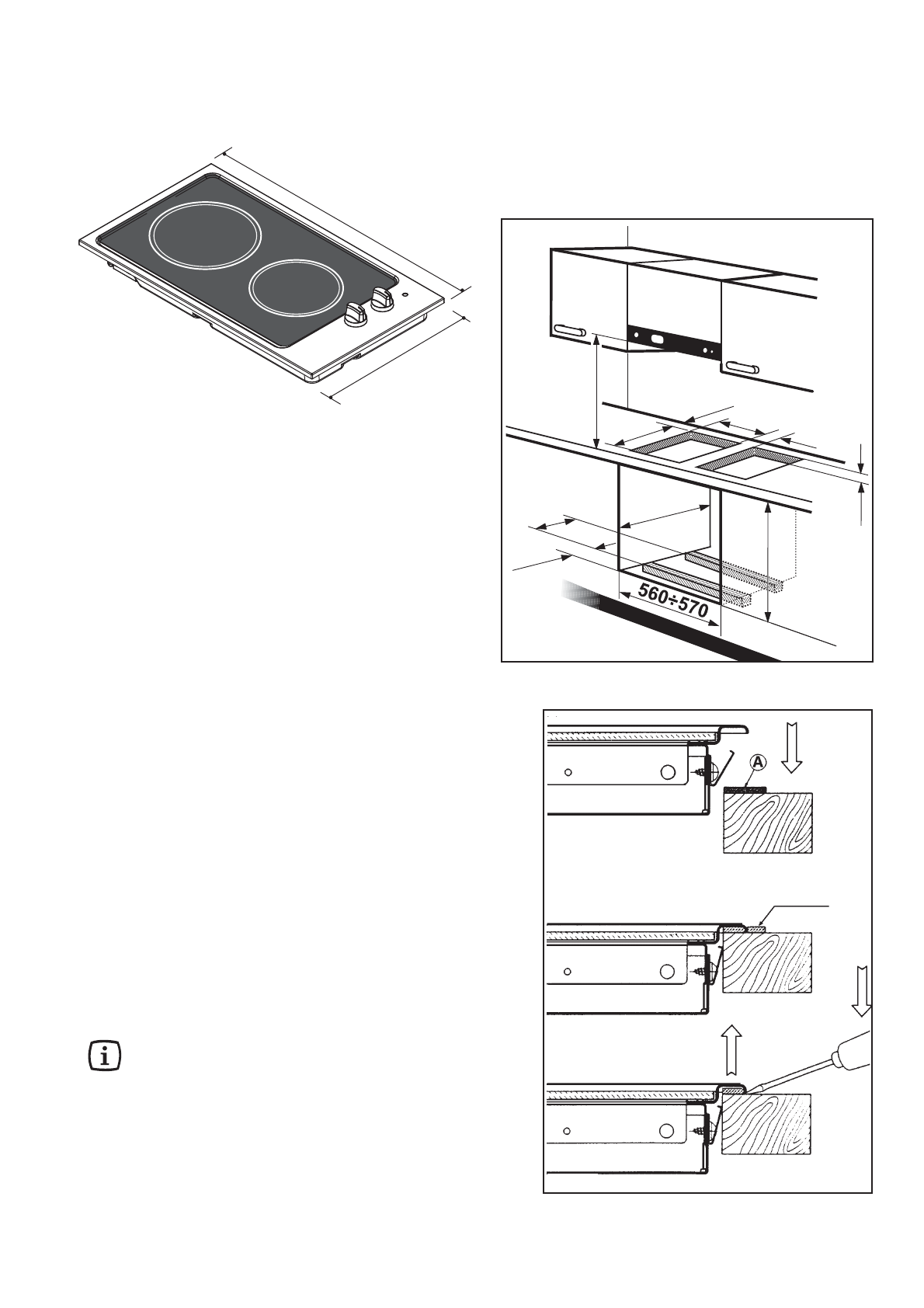

Keittotasot voidaan asentaa kalusteeseen, jonka syvyys
on 550 - 600 mm. Keittotason mitat on esitetty kuvassa
2.

Asennus ja kokoonpano

Keittotasot voidaan asentaa  kalusteeseen, jonka
asennusaukko on kuvassa 3 ilmoitettujen mittojen
mukainen.

Leikatun aukon reunan on oltava vähintään 55 mm
etäisyydellä takaseinästä.
Jos sivuseinät tai kalusteen reunat ovat keittotason
lähellä, leikatun aukon reunojen on oltava niistä vähintään
100 mm etäisyydellä.
Ripustettava kaluste tai liesituuletin on asennettava
vähintään 650 etäisyydelle keittotasosta.

Asenna keittotaso seuraavasti:

1. Aseta tiiviste

(Kuva 4 - “A”)

 leikatun aukon kaikkiin

reunoihin.

2. Sovita keittotaso aukkoon ja paina sitä alaspäin,

kunnes se on keittiön työtason yläpintaa vasten.
Poista tämän jälkeen ylimääräinen tiiviste.

3. Voit irrottaa keittotason aukosta nostamalla sen reunoja

ruuvimeisselillä.

Jos samaan aukkoon asennetaan useita 30 cm
keittotasoja, huoltoliikkeestä on saatavilla sivutuen
j a   l i s ä t i i v i s t e t t ä   s i s ä l t ä v i ä   a s e n n u s s a r j o j a .
Tarvittavat asennusohjeet toimitetaan sarjan
pakkauksessa.

Mitat on annettu millimetreinä.

Kuva 2

IRROTA

FO 0548

Kuva 4

Kuva 3

550 MIN

591

140

240

490

55 270

40÷50

30

650 MIN.

!
