Ohjeita asentajalle

Asennus ja huolto on jätettävä hyväksytyn ja
asiantuntevan henkilön tehtäväksi, ja ne on
s u o r i t e t t a v a   s e u r a a v i e n   o h j e i d e n   s e k ä
voimassa olevien ohjeiden ja määräysten
mukaisesti.
Laite on irrotettava sähköverkosta ennen
toimenpiteiden suorittamista. Jos työn
s u o r i t t a m i n e n   e d e l l y t t ä ä ,   e t t ä   l a i t e   o n
kytkettynä sähköverkkoon, huolehdi kaikkien
t a r v i t t a v i e n   v a r o t o i m e n p i t e i d e n
noudattamisesta.
A s e n n u s k o h t e e n a   t o i m i v a n   e l e m e n t i n
sivuseinät eivät saa ulottua työtason pintaa
korkeammalle.
Vältä asentamasta laitetta tulenarkojen
aineiden, kuten verhojen ja pyyhkeiden,
läheisyyteen.

Laite on suunniteltu kytkettäväksi 230 V yksivaiheiseen
sähkölähteeseen.
Sähköiset kytkennät on suoritettava voimassa olevien
ohjeiden ja määräysten mukaisesti.
Tarkista ennen laitteen kytkemistä sähköverkkoon, että:

1. p ä ä s u l a k e   j a   k o d i n   s ä h k ö v e r k k o   k e s t ä v ä t

kuormituksen (tarkista arvokilvestä)

2. virtalähde on maadoitettu kunnolla voimassa olevien

ohjeiden mukaisesti

3. sähköiseen kytkentään käytettävä pistorasia tai

kaksinapainen kytkin on helppopääsyisessä
paikassa, kun laite on asennettu kaluste-elementtiin.

Laitteen mukana toimitetaan liitäntäjohto. Tähän on
kiinnitettävä asianmukainen pistotulppa, joka kestää
arvokilvessä ilmoitetun kuormituksen. Kiinnitä pistotulppa
virtajohtoon kuvassa 1 olevan suosituksen mukaisesti.
Tulppa on kytkettävä asianmukaiseen pistorasiaan.
Jos kytket laitteen suoraan sähköverkkoon, sen ja
sähkölähteen väliin on asennettava kaksinapainen kytkin,
jonka kosketuspintojen väli on vähintään 3 mm, ja sen on
kestettävä vaadittava kuormitus voimassa olevien ohjeiden
mukaisesti.
Liitäntäjohto on asennettava siten, että sen lämpötila ei
m i l l ä ä n   k o h d a l l a   p ä ä s e   k o h o a m a a n   9 0   ° C   y l i
huoneenlämpötilan.
Ruskea vaihejohto (kiinnitetty L-kirjaimella merkittyyn
napaan) on aina kiinnitettävä verkkovaiheeseen.

Liitäntäjohdon vaihtaminen

L i i t ä n t ä j o h d o n   v a i h t a m i s e e n   t a r v i t a a n   t e k n i k o n
erikoistyökaluja.

Tällöin on aina käytettävä johtoa, jonka tyyppi on
H05V2V2-F T90. Kaapeliosan on kestettävä jännite ja
käyttölämpötila.
Kelta-vihreän maadoitusjohdon on oltava noin 2 cm
vaihejohtoja pidempi (Kuva 1).

Sähköiset kytkennät

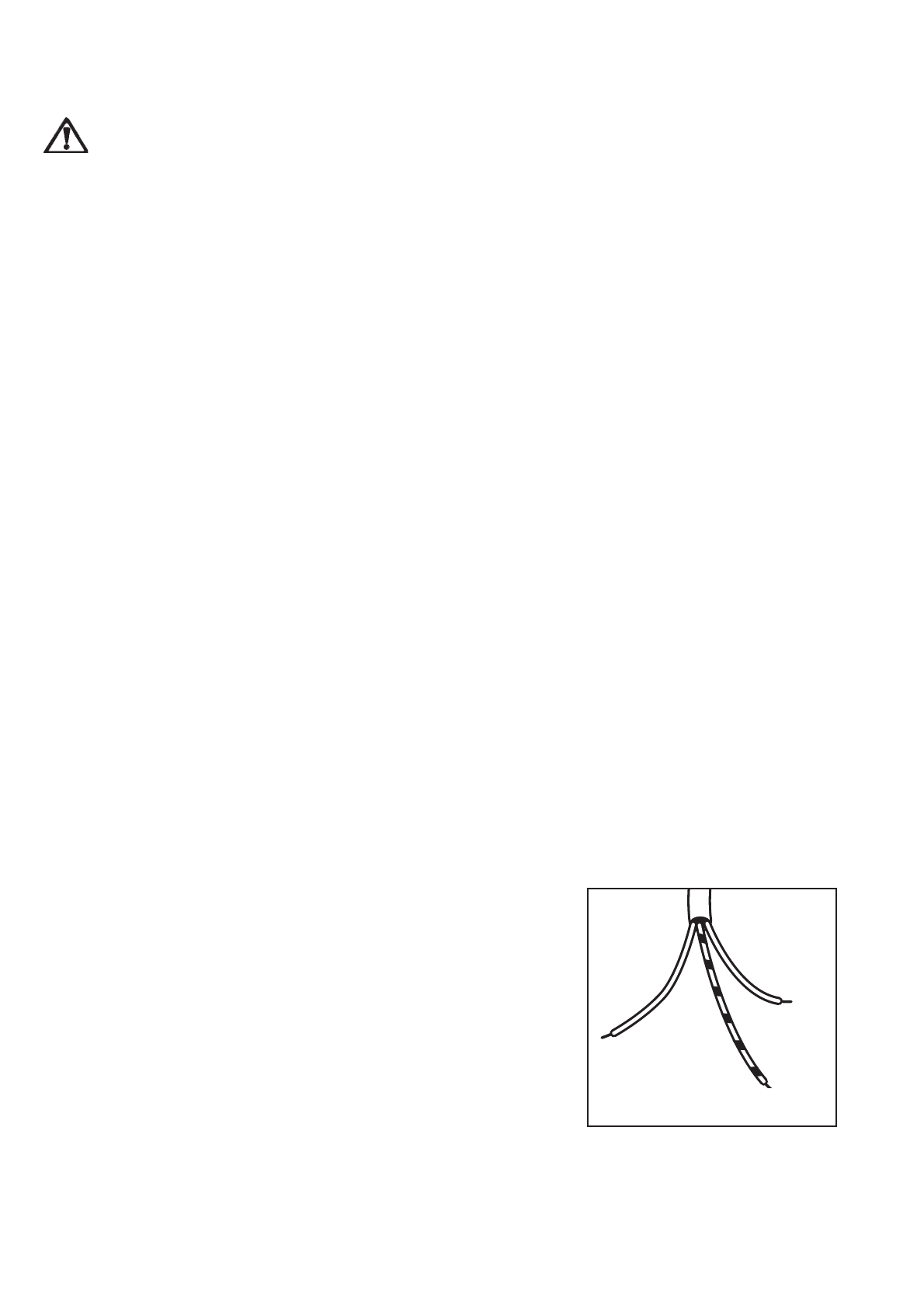

Kuva 1

Neutraali

Maa (kelta-vihreä)
