Encastre nos  móveis de cozinha

Estas placas estão previstas para encastrar em móveis
de cozinha por módulos, tendo uma profundidade entre
550 e 600 mm e características apropriadas.

Estas placas estão projectadas de modo a ser
encastradas em um móvel cujas paredes não superior,
em altura, à la superficie de trabalho.

Uma eventual pared lateral, direita ou esquerda, superior
em altura à la superficie de trabalho, deve estar à 100
mm mínimo do corte para encastrar.

Armários ou chaminés de aspiração estar a 650 mm no
mínimo da placa de cozedura

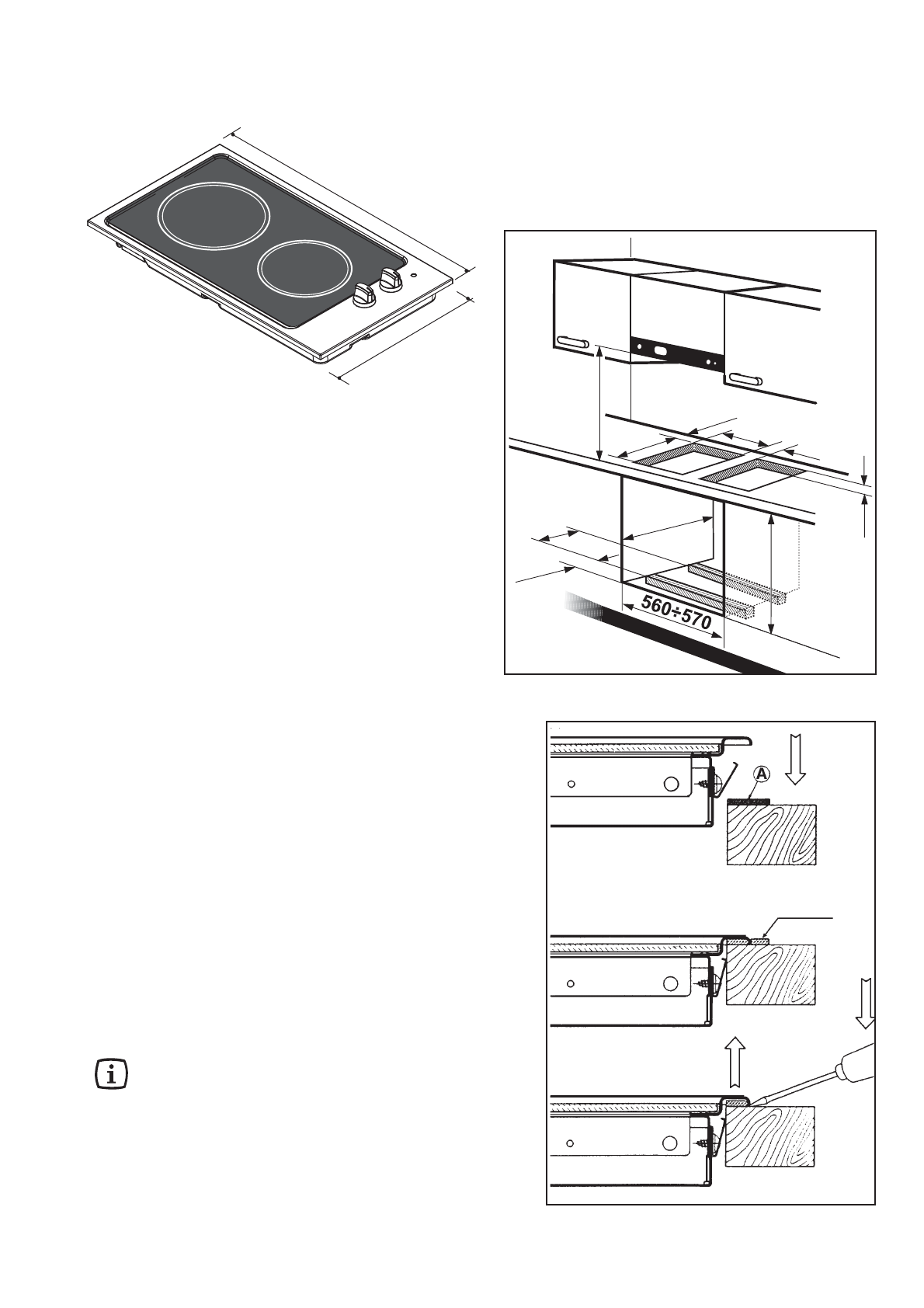

Dimensões

(Fig. 2)

Fixação

As placas de encastrar podem ser montadas num móvel
que tenha uma abertura para encastrar das dimensões
que estão illustradas na  Fig. 3.

1 . Antes de montar a placa no corte respectivo na

parte superior do móvel, posicionar a guarnição
de vedação

(Fig.4-"A")

 que é fornecida sobre

os rebordos do corte, tendo cuidado para que
os extremos se unam sem se encaixarem.

2 . Colocar a placa no corte, pressionando para

baixo até assentar no móvel; a placa centra-se
sozinha. Retirar a guarnição, e caso se exceda.

3 . Para retirar a placa do corte, usar uma chave de

fendas e levantar a borda da placa (Fig.4).

As dimensões estão indicadas en millimetros

!

!

!

!

!

Para um óptimo posicionamento de uma série de
placas "dominó" de 30 cm, lado a lado, num único
corte na bancada, encontra-se à disposição um
kit de instalação. O kit pode ser comprado non
nossos Centros de Assistência. As instruções para
a   s u a   m o n t a g e m   e n c o n t r a - s e   d e n t r o   d a
embalagem do kit.

RETIRAR

FO 0548

Fig. 4

Fig. 3

550 MIN

591

140

240

490

55 270

40÷50

30

650 MIN.

290

510

Fig. 2
