43

290

510

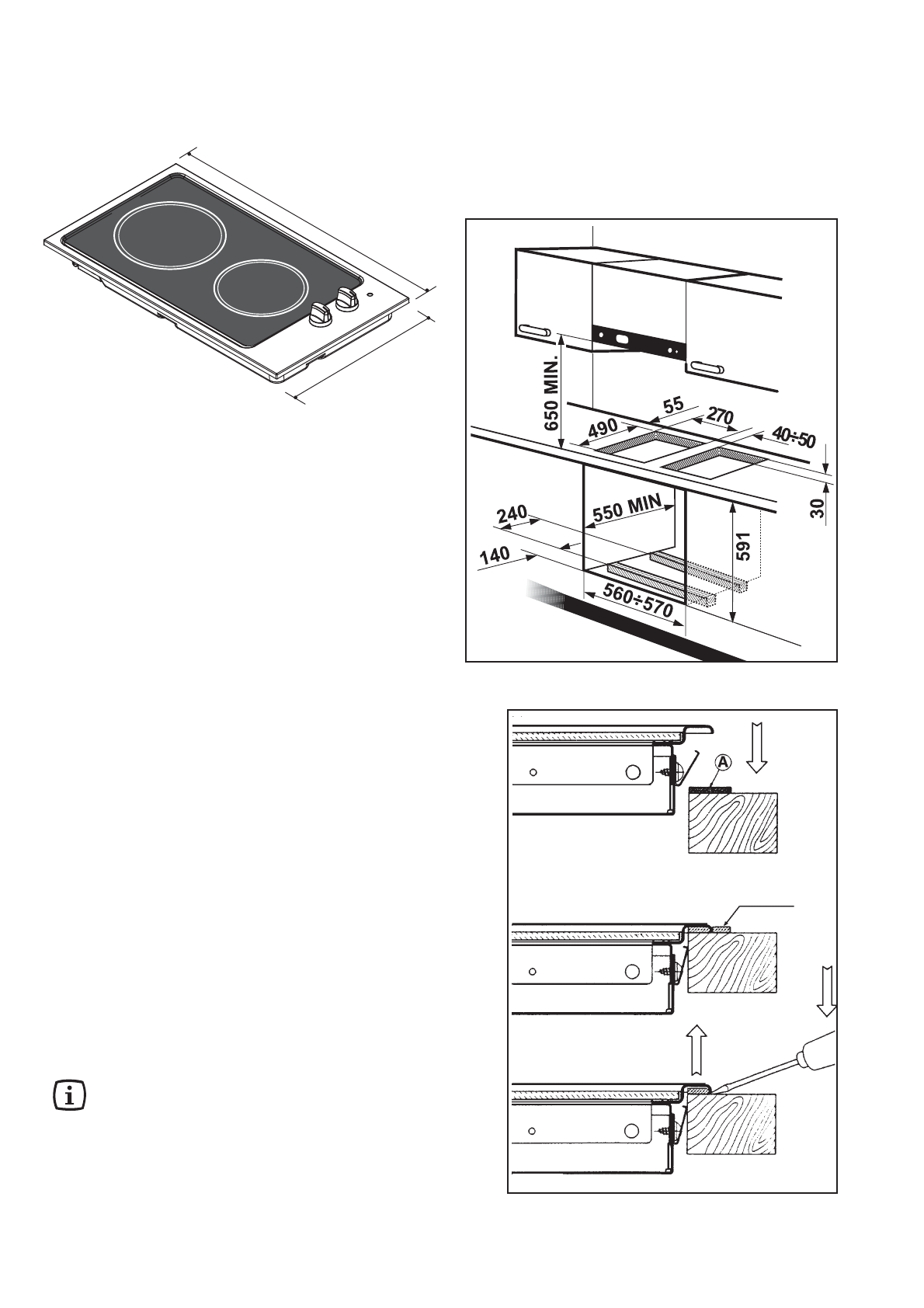

Inbyggnad

Hällen kan installeras i en inbyggd köksenhet vars djup
är mellan 550 och 600 mm. Hällens mått anges i figur 2.

Installation och montering

Hällen kan installeras i en köksenhet som har ett urtag
för inbyggnad med de mått som anges i figur 3.

Urtagets kant måste hålla ett minsta avstånd på 55 mm
från den bakre väggen.
Om det finns sidoväggar, eller sidor av en köksenhet nära
hällen, måste urtagets kanter hålla ett minsta avstånd
på 100 mm.
Hängande (väggmonterade) skåp, kåpor, etc, måste
placeras på minst 650 mm avstånd från hällen.

Utför inbyggnaden av hällen på följande sätt:

1. Placera tätningen

(“A” i figur 4)

 hela vägen runt

urtagets kant.

2. Placera hällen i urtaget och tryck hällen nedåt tills den

kommer i kontakt med köksbänken. Avlägsna sedan
överflödig tätning.

3. För att avlägsna hällen från urtaget, lyft upp hällkanten

med hjälp av en skruvmejsel.

Om flera 30 cm-hällar skall installeras sida vid sida
i samma urtag kan en monteringssats, inklusive
sidostödkonsol och erforderliga tätningar, beställas
h o s   v å r   k u n d t j ä n s t .   T i l l h ö r a n d e
installationsanvisningar medföljer paketet.

Måtten anges i millimeter.

Figur 2

TA BORT

FO 0548

Figur 4

Figur 3

!
