18

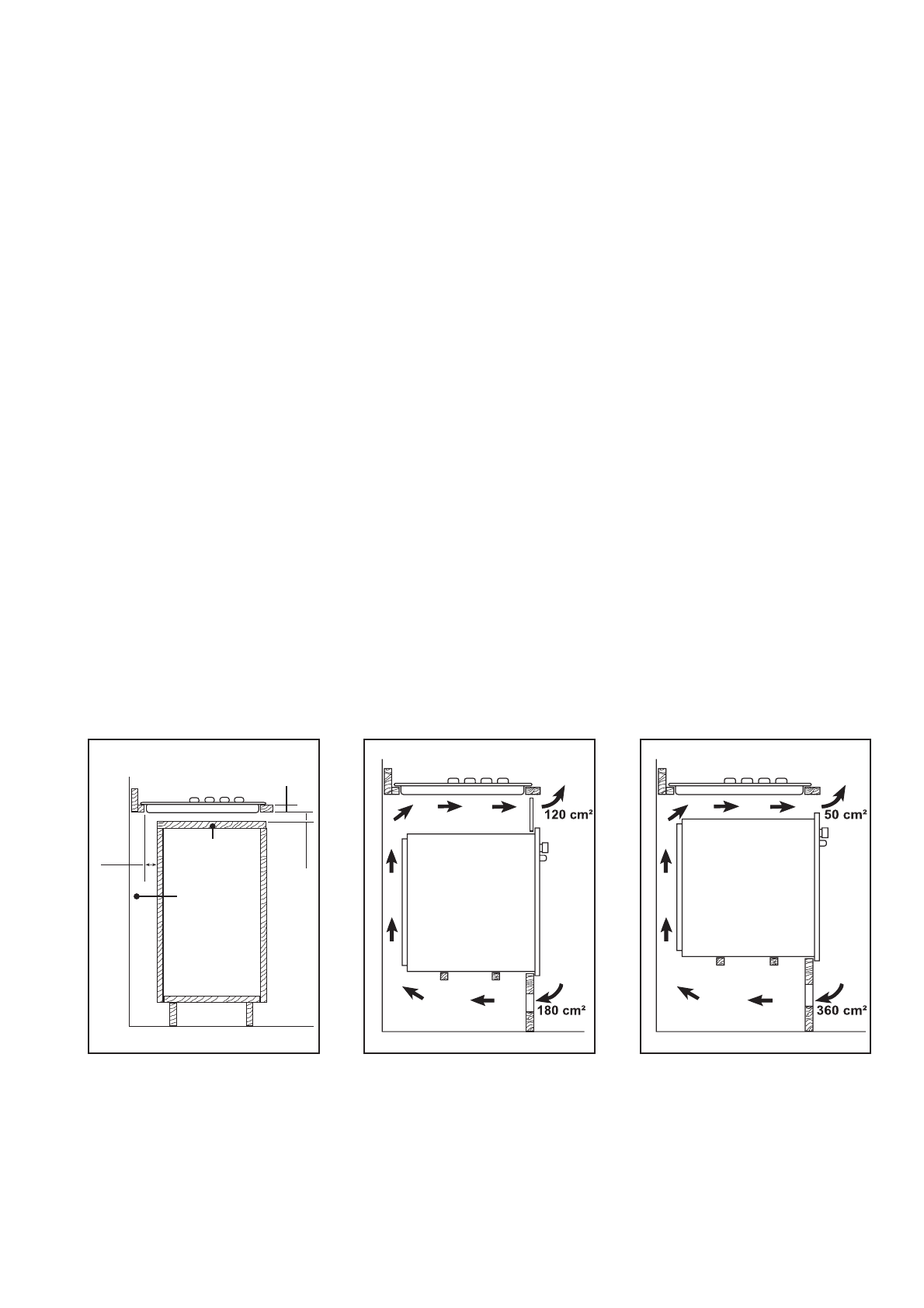

Рис. 5

Рис. 6

Рис. 7

a) Съемная панель
b) Пространство для выполнения подключений

Установка на кухонный шкаф
с дверцей

Шкаф должен иметь специальную конструкцию,
обеспечивающую отсутствие какоголибо контакта
с   д н о м   в а р о ч н о й   п а н е л и ,   к о т о р о е   м о ж е т
н а г р е в а т ь с я   п р и   е е   и с п о л ь з о в а н и и .
Рекомендуемое решение показано на рисунке 5.
Панель, устанавливаемая под варочной панелью
(“а”), должна быть съемной для обеспечения
легкого доступа на случай выполнения ремонтных
работ. Пространство сзади кухонной мебели (“b”)
м о ж е т   и с п о л ь з о в а т ь с я   д л я   в ы п о л н е н и я
подключений.

Кухонная мебель с духовым
шкафом

Размеры выемки под варочную панель должны
соответствовать приведенным на Рис. 3; в шкафу
должны иметься отверстия для обеспечения
непрерывного притока воздуха. Рекомендованные
варианты обеспечения необходимой вентиляции
показаны на Рис. 6 и 7.
Электрические подключения духового шкафа и
варочной панели должны быть выполнены по
отдельности для обеспечения безопасности и
простоты вынимания духового шкафа в случае
необходимости.

Варианты установки

FO 0938

FO 0939

FO 2166

30

20 min

80

a

b
