15

 Sv

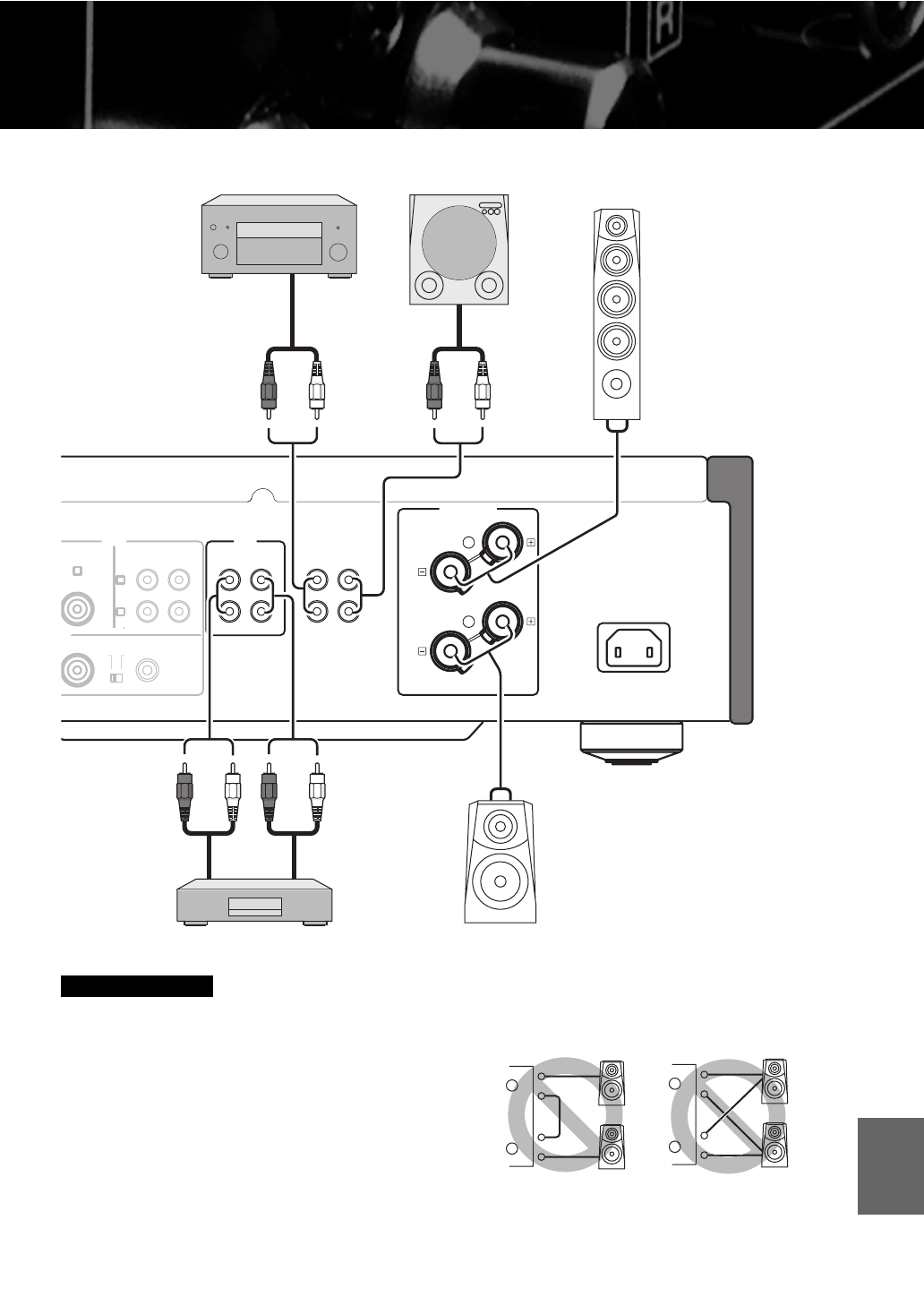

• Eftersom effektförstärkaren i A-S1000 är av isolerad balanserad

typ, är följande typer av anslutningar inte möjliga:
– Anslutning till vänstra kanalens “–” utgång och högra kanalens

“–” utgång med sammankoppling av “+” utgångarna (Fig. 1).

– Anslutning till vänstra/högra kanalens “–” utgångar med såväl

avsiktlig kontakt mot någon metalldel på enhetens baksida
som oavsiktlig beröring.

– Anslutning till vänstra kanalens “–” utgång och högra

kanalens “–” utgång omkastade (korsanslutning, Fig. 2).

• Anslut inte en aktiv subwoofer till SPEAKERS L/R

CH-utgången. Anslut den till PRE OUT-uttagen på denna
enhet.

Observera

AC IN

SPEAKERS L CH

LINE2

REC

PB

LINE 1

TUNER

GND

NO

D

INPUT

L

A

B

MC

MM

L

R

PRE OUT

MAIN IN

+

–

+

-

CD-inspelare,

kassettdäck etc.

Högtalare A

(Vänster kanal)

Högtalare B

(Vänster kanal)

Extern förstärkare eller

aktiv subwoofer

Förförstärkae,

AV-receiver etc.

Pre-out

Utmatning

Inmatning

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

Fig. 1

Fig. 2
