15

 Es

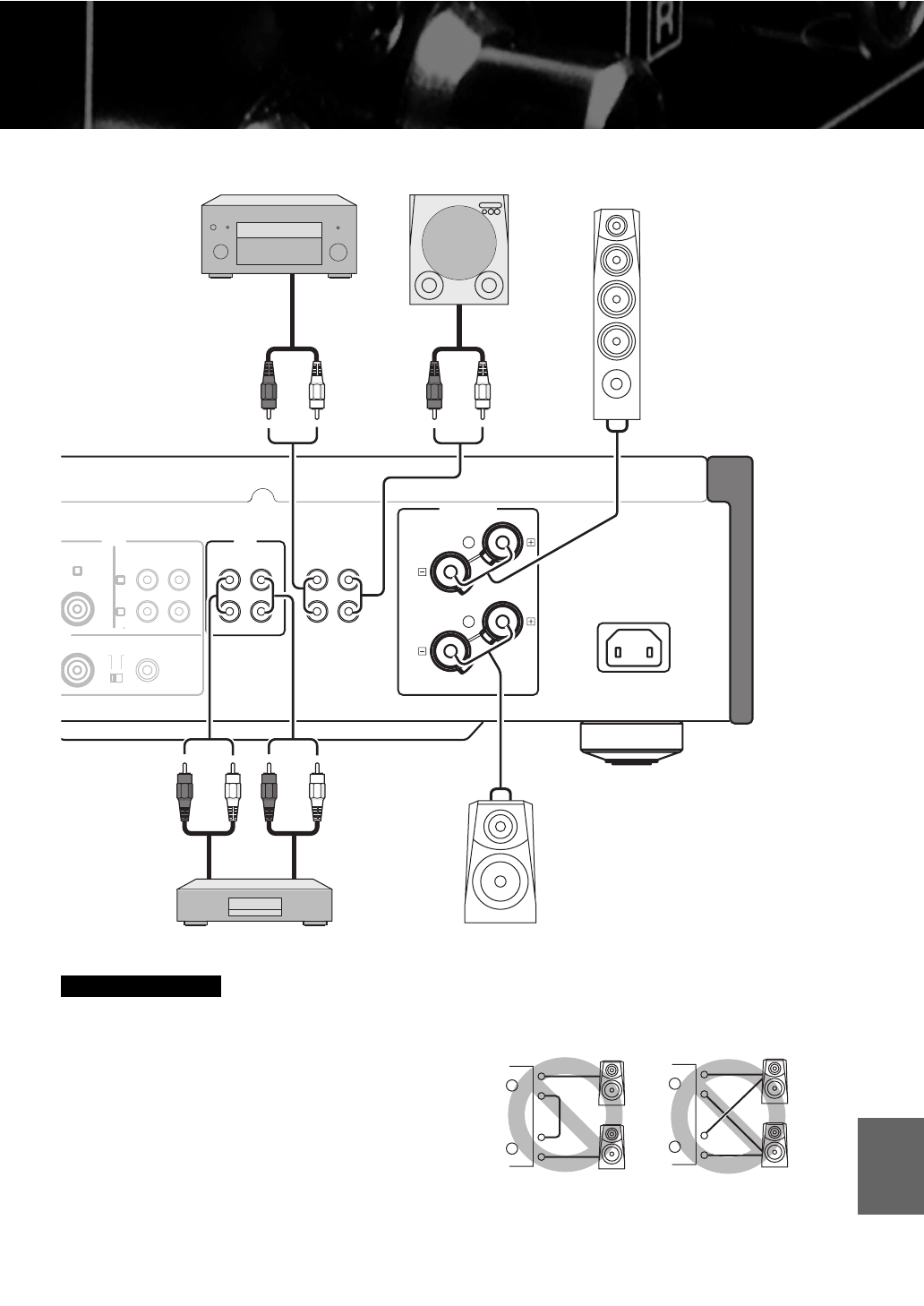

• Como el amplificador de potencia de A-S1000 es de tipo

equilibrado flotante, no son posibles los tipos de conexiones
siguientes:
– Conexión con el terminal “–” del canal izquierdo y el terminal

“–” del canal derecho así como los terminales “+” (Fig. 1).

– Conexión deliberada con los terminales “–” del canal

izquierdo/derecho y pieza metálica del panel trasero de esta
unidad, así como el tocarlos accidentalmente.

– Conexión invertida con el terminal “–” del canal izquierdo y

el terminal “–” del canal derecho, (conexión en cruz, Fig. 2).

• No conecte su altavoz de subgraves activo al Terminal SPEAKERS

L/R CH. Conéctelo a los jacks PRE OUT de esta unidad.

Precaución

AC IN

SPEAKERS L CH

LINE2

REC

PB

LINE 1

TUNER

GND

NO

D

INPUT

L

A

B

MC

MM

L

R

PRE OUT

MAIN IN

+

–

+

-

Grabadora de CD,

platina de casete, etc.

Altavoces A

(Canal L)

Altavoces B

(Canal L)

Amplificador externo o

altavoz de subgraves activo

Preamplificador,

receptor AV, etc.

Salida de preamplificador

Salida

Entrada

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

Fig. 1

Fig. 2
