15

 It

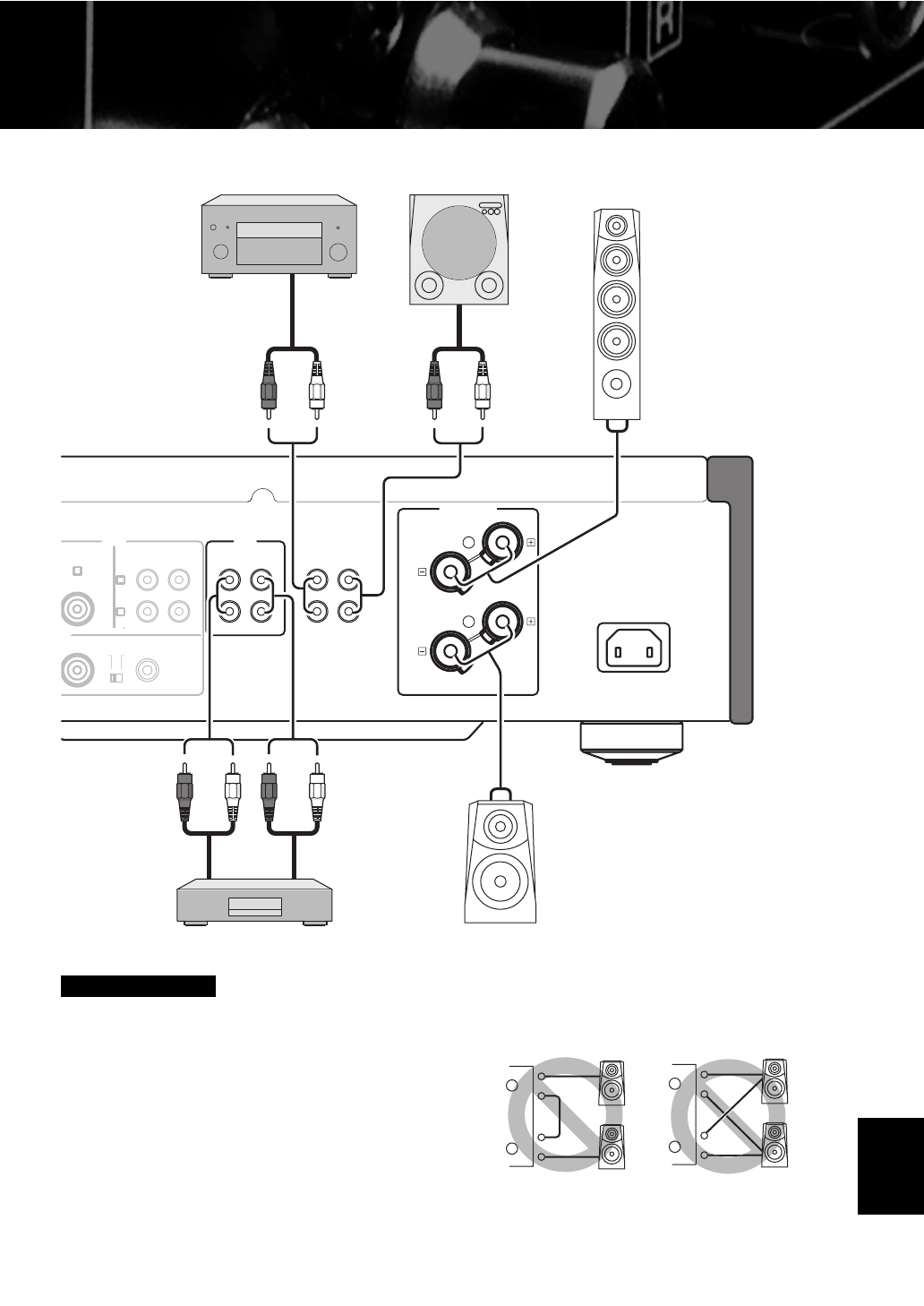

• Poiché l’amplificatore di potenza dell’A-S1000 è del tipo

floating bilanciato, i seguenti tipi di collegamento non sono
possibili:
– Collegamento col terminale “–” del canale sinistro e col

terminale “–” del canale destro e anche coi terminali “+”(Fig. 1).

– Il collegamento deliberato coi terminali “–” del canale

sinistro/destro e una parte metallica del pannello posteriore di
questa unità, come quando li si tocca accidentalmente.

– Il collegamento invertito del terminale “–” del canale sinistro col

terminale “–” del canale destro (collegamento incrociato, Fig. 2).

• Non collegare il subwoofer attivo al terminale SPEAKERS L/R

CH. Collegarlo alle prese PRE OUT di questa unità.

Attenzione

AC IN

SPEAKERS L CH

LINE2

REC

PB

LINE 1

TUNER

GND

NO

D

INPUT

L

A

B

MC

MM

L

R

PRE OUT

MAIN IN

+

–

+

-

Masterizzatore CD,

registratore a cassette, ecc.

Diffusori A

(canale L)

Diffusori B

(canale L)

Amplificatore esterno o

subwoofer attivo

Preamplificatore,

ricevitore AV, ecc.

Uscita preamplificazione

Uscita

Ingresso

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

Fig. 1

Fig. 2

Italiano
