15

 De

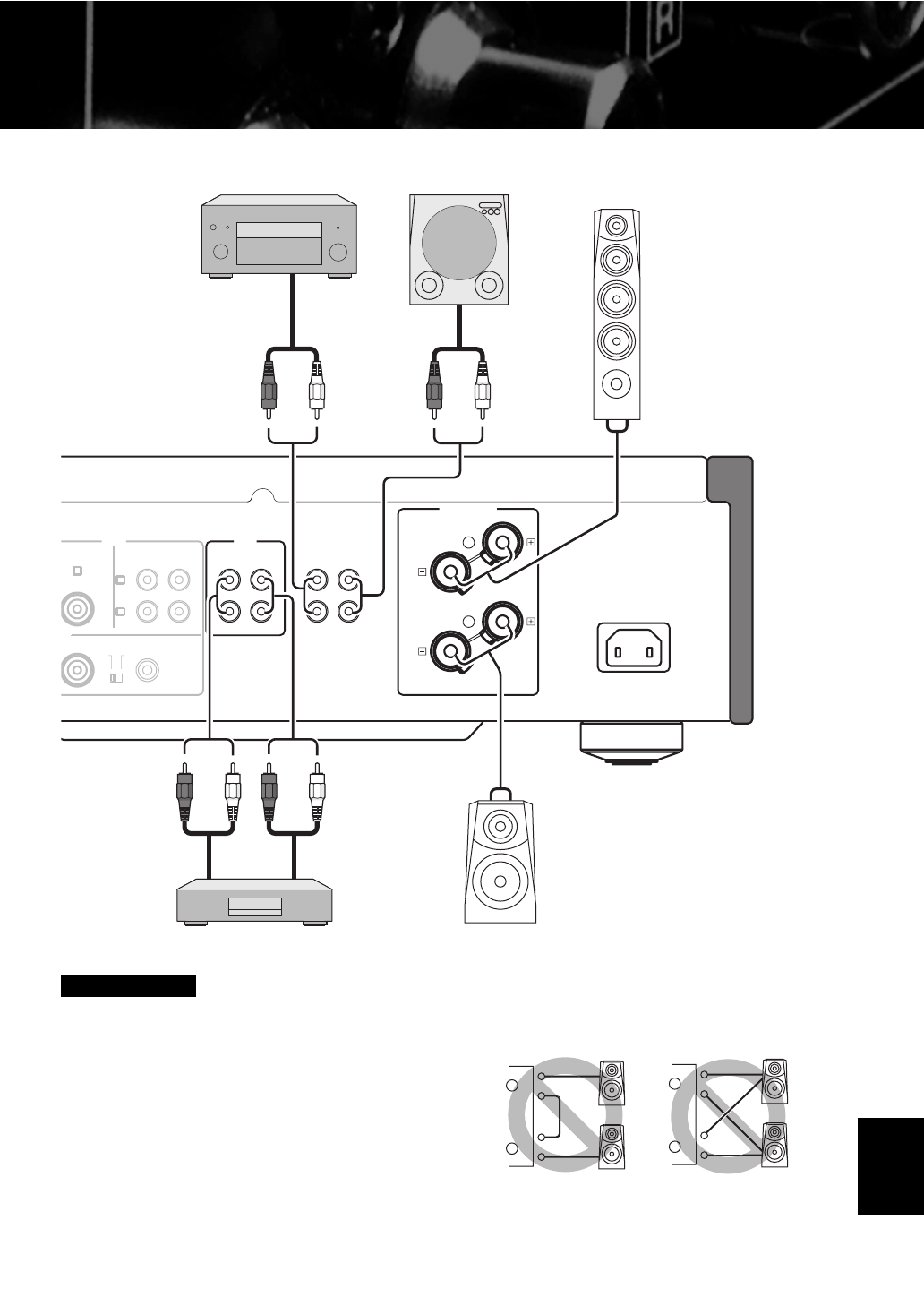

• Weil der Endstufenverstärker des A-S1000 als schwimmend

symmetrischer Typ ausgelegt ist, sind die folgenden Arten von
Verbindungen nicht möglich:
– Verbinden mit der „–“-Klemme des linken Kanals und der „–“-Klemme

des rechten Kanals, ebenso wie mit den „+“-Klemmen (Abb. 1).

– Bewusstes verbinden mit den „–“-Klemmen des

linken/rechten Kanals und eines Metallteils an der Rückseite
dieses Geräts, ebenso wie versehentliches Berühren.

– Invertiertes Verbinden mit der „–“-Klemme des linken Kanals und

der „–“-Klemme des rechten Kanals (Querverbindung, Abb. 2).

• Schließen Sie Ihren aktiven Subwoofer nicht an die SPEAKERS L/R

CH-Klemme an. Schließen ihn an die PRE OUT-Buchsen dieses Gerätes an.

Vorsicht

AC IN

SPEAKERS L CH

LINE2

REC

PB

LINE 1

TUNER

GND

NO

D

INPUT

L

A

B

MC

MM

L

R

PRE OUT

MAIN IN

+

–

+

-

CD-Recorder,

Cassettendecks usw.

Lautsprecher A

(L-Kanal)

Lautsprecher B

(L-Kanal)

Externer Verstärker

oder aktiver Subwoofer

Vorverstärker,

AV-Receiver usw.

Vorverstärker-Ausgang

Ausgang

Eingang

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

Abb. 1

Abb. 2
