• Because the power amplifier of A-S1000 is of the floating

balanced type, the following types of connections are not
possible:
– Connecting with the left channel “–” terminal and the right

channel “–” terminal as well as “+” terminals (Fig. 1).

– Deliberately connecting with the left/right channel “–”

terminals and metal part on the rear panel of this unit, as well
as accidentally touching them.

– Connecting with the left channel “–” terminal and the right

channel “–” terminal inverted (cross connection, Fig. 2).

• Do not connect your active subwoofer to the SPEAKERS L/R

CH terminal. Connect it to the PRE OUT jacks of this unit.

Caution

AC IN

SPEAKERS L CH

LINE2

REC

PB

LINE 1

TUNER

GND

NO

D

INPUT

L

A

B

MC

MM

L

R

PRE OUT

MAIN IN

+

–

+

-

CD recorder,

tape deck, etc.

Speakers A

(L channel)

Speakers B

(L channel)

External amplifier or

active subwoofer

Preamplifier,

AV receiver, etc.

Pre-out

Output

Input

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

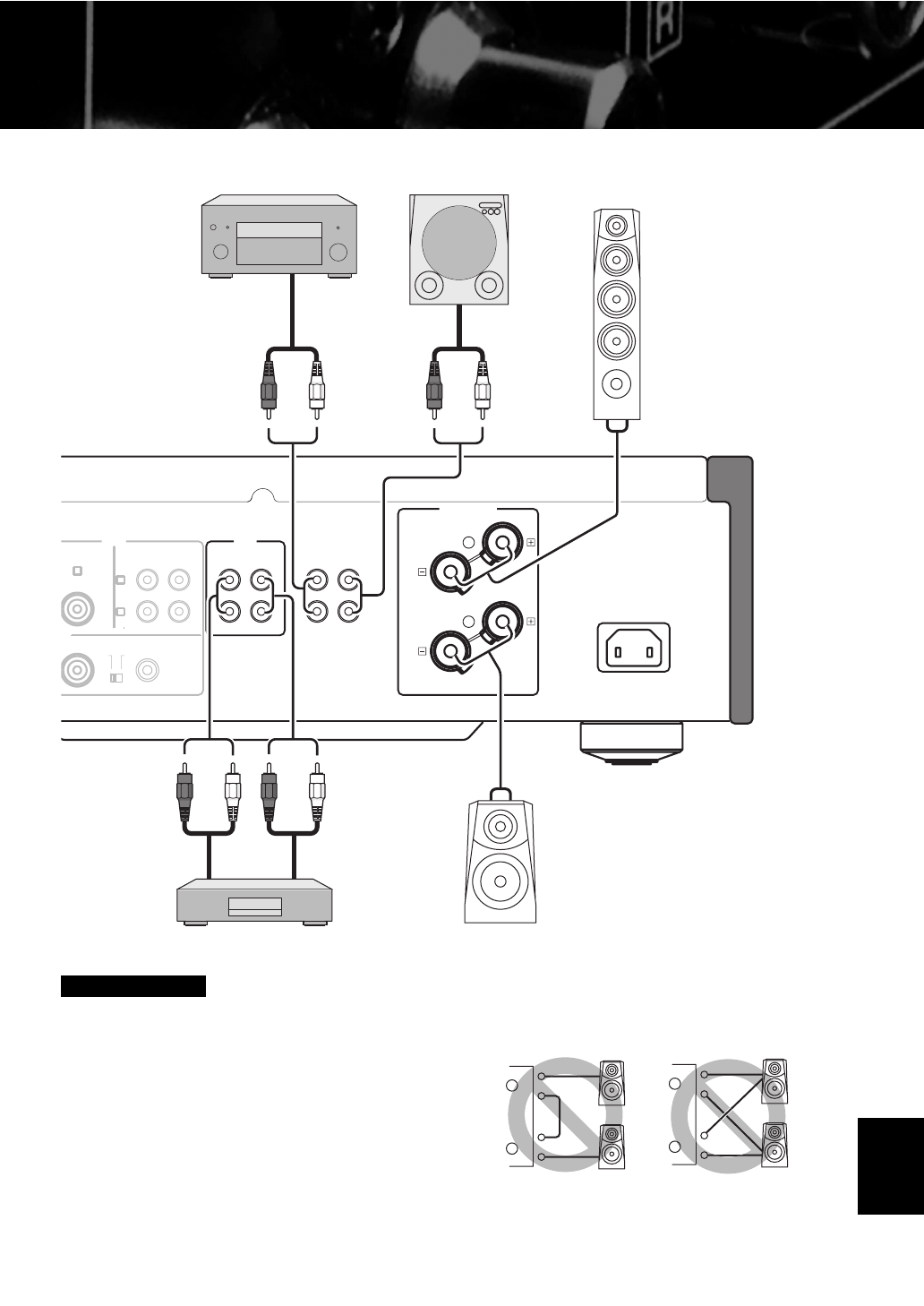

Fig. 1

Fig. 2
