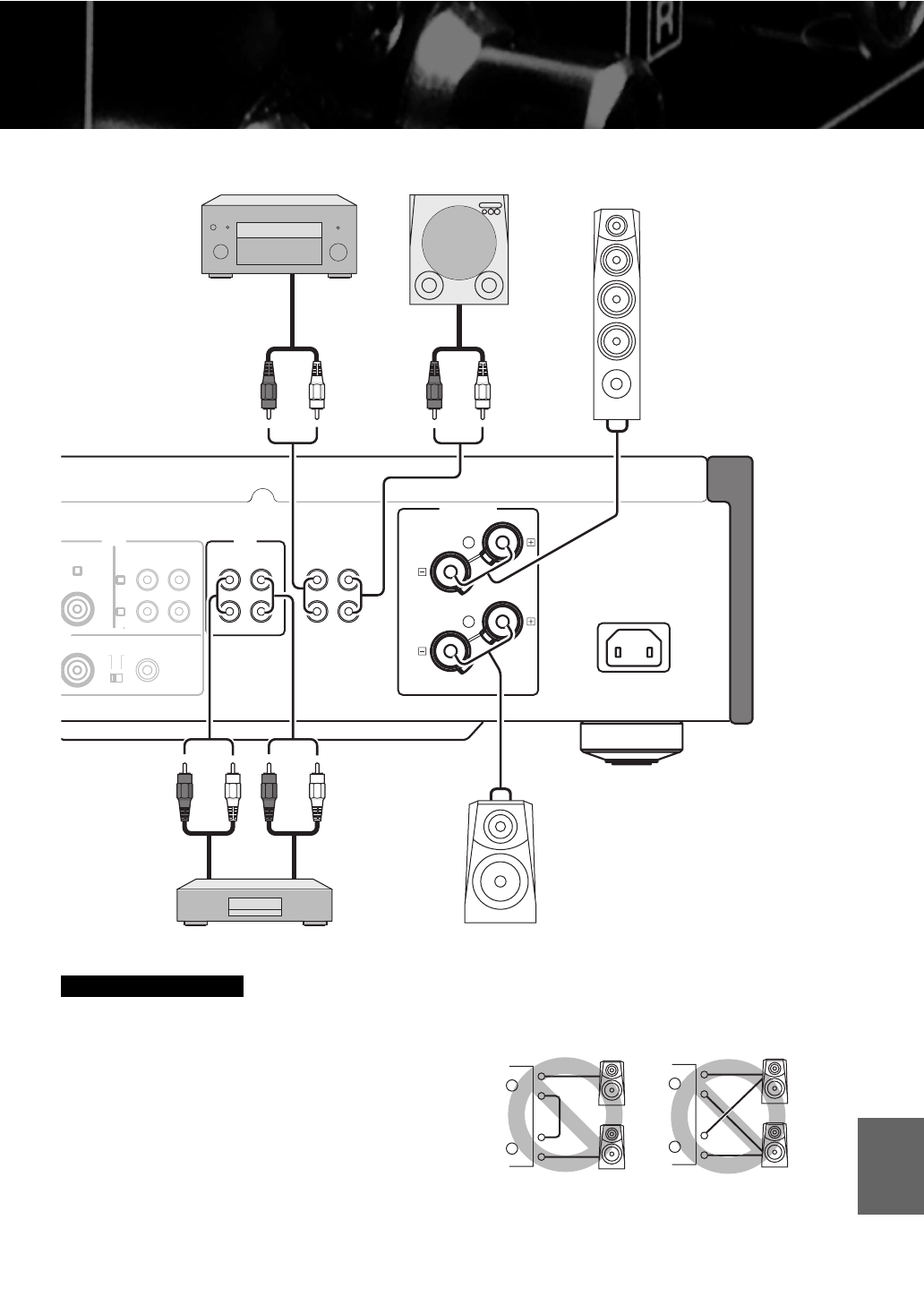

• L’amplificateur de puissance du A-S1000 étant à symétrie

flottante, il n’est pas possible d’effectuer les types de
raccordements suivants:
– Raccordement à la borne “–” de la voie gauche et à la borne

“–” de la voie droite de même qu’aux bornes “+” (Fig.1).

– Raccordement délibéré aux bornes “–” des voies

gauche/droite et à une partie métallique à l’arrière de cet
appareil, ou simple toucher accidentel.

– Raccordement en inversant la borne “–” de la voie gauche et

la borne “–” de la voie droite (connexion croisée, Fig.2).

• Ne raccordez pas votre caisson de graves amplifié à la borne

SPEAKERS L/R CH. Raccordez-le aux prises PRE OUT de cet appareil.

Avertissement

AC IN

SPEAKERS L CH

LINE2

REC

PB

LINE 1

TUNER

GND

NO

D

INPUT

L

A

B

MC

MM

L

R

PRE OUT

MAIN IN

+

–

+

-

Enregistreur de CD,

platine à cassette, etc.

Enceintes A

(voie G)

Enceintes B

(voie G)

Amplificateur externe ou

caisson de graves actif

Préamplificateur,

Récepteur AV, etc.

Sortie préampli

Sortie

Entrée

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

+

–

+

–

L

R

Fig. 1

Fig. 2
