21
Fr
English
Français
Deutsch
Nederlands
Italiano
Español

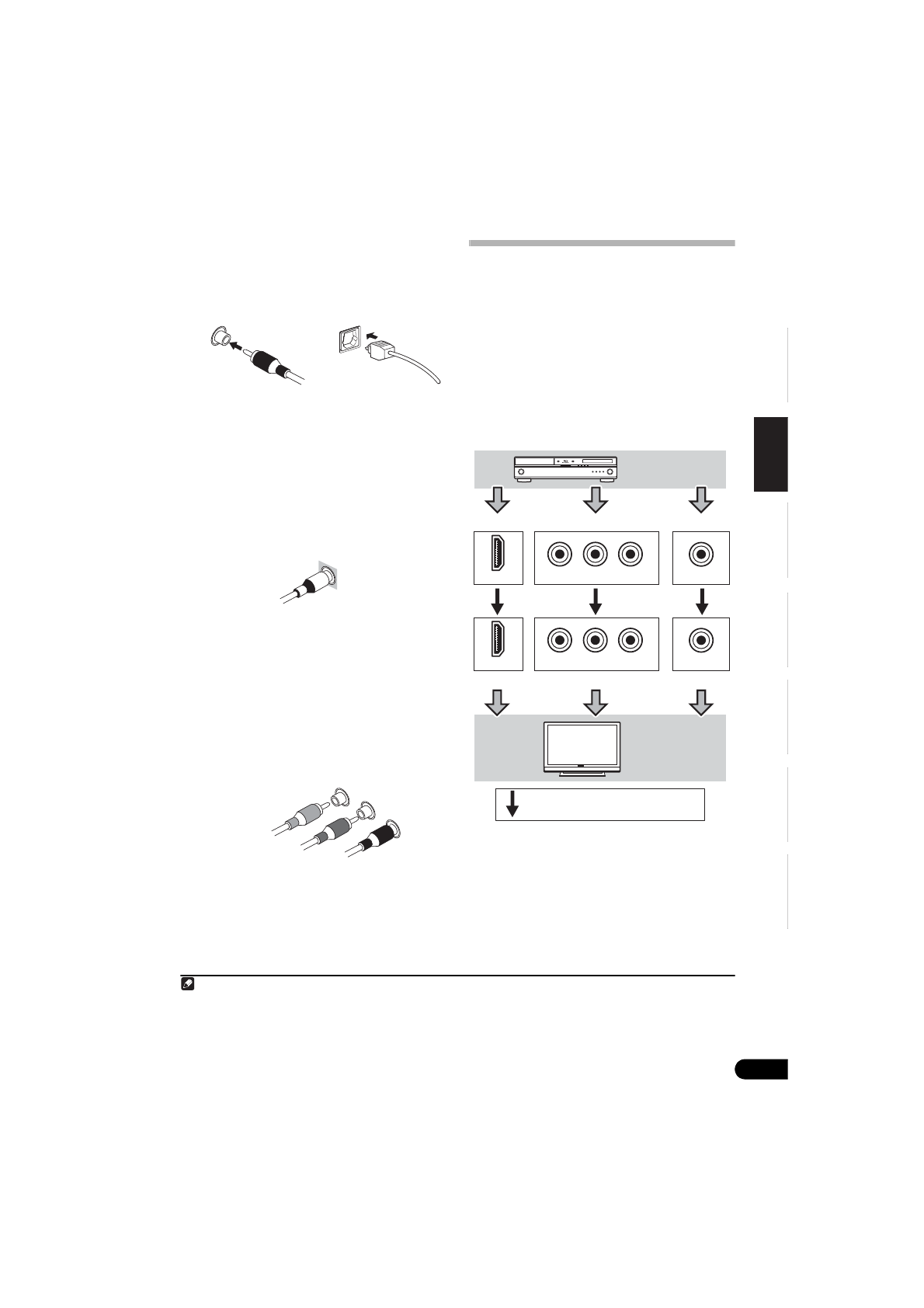

Câbles audio numériques
Les câbles audio numériques coaxiaux ou les
câbles optiques disponibles dans le commerce
doivent être utilisés pour raccorder les
appareils numériques au récepteur.
1
Câbles vidéo
Câbles vidéo RCA standard
Ces câbles sont couramment utilisés pour les
raccordements vidéo et ils sont utilisés pour le
raccordement à des bornes vidéo en
composantes. Les fiches jaunes les
distinguent des câbles audio.
Câbles vidéo en composantes
Les câbles vidéo en composantes permettent
d’obtenir la meilleure reproduction couleur
possible de votre source vidéo. Le signal
couleur de votre téléviseur regroupe le signal
de luminance (
Y
) et la couleur (les signaux
P
B
et
P
R
) et la sortie. Les interférences entre les
signaux sont ainsi évitées.
À propos du raccordement des
sorties vidéo
Ce récepteur ne comporte pas de
convertisseur vidéo. Les câbles vidéo en
composantes ou les câbles HDMI que vous
utilisez pour le raccordement à l’appareil
d’entrée doivent également servir pour le
raccordement au téléviseur.
Les signaux des entrées vidéo analogiques
(composite et composant) de cet appareil ne
seront pas transmis par la sortie
HDMI OUT
.
Remarque
1 • Lors du raccordement de câbles optiques, faites attention à ne pas endommager le cache qui protège la prise optique lors
de l’insertion de la fiche.
• Si vous devez entreposer le câble optique, enroulez-le sans serrer. Vous pourriez endommager le câble en l’enroulant de
façon trop serrée.
• Vous pouvez également utiliser un câble vidéo RCA standard pour les raccordements numériques coaxiaux.
Câble audio numérique coaxial
Câble optique
Câbles vidéo RCA standard
Vert (Y)
Bleu (P
B
)
Rouge (P
R
)
Câbles des composants vidéo
VIDEO IN
P
R
P
B
Y
COMPONENT VIDEO IN
HDMI IN
MONITOR OUT
P
R
P
B
Y
COMPONENT VIDEO MONITOR OUT
HDMI OUT
Borne pour le raccordement d’une source
Borne pour le raccordement d’un téléviseur
Périphérique de
lecture
Téléviseur
Signaux vidéo pouvant être transmis.
