Connecting your equipment
03
18
En

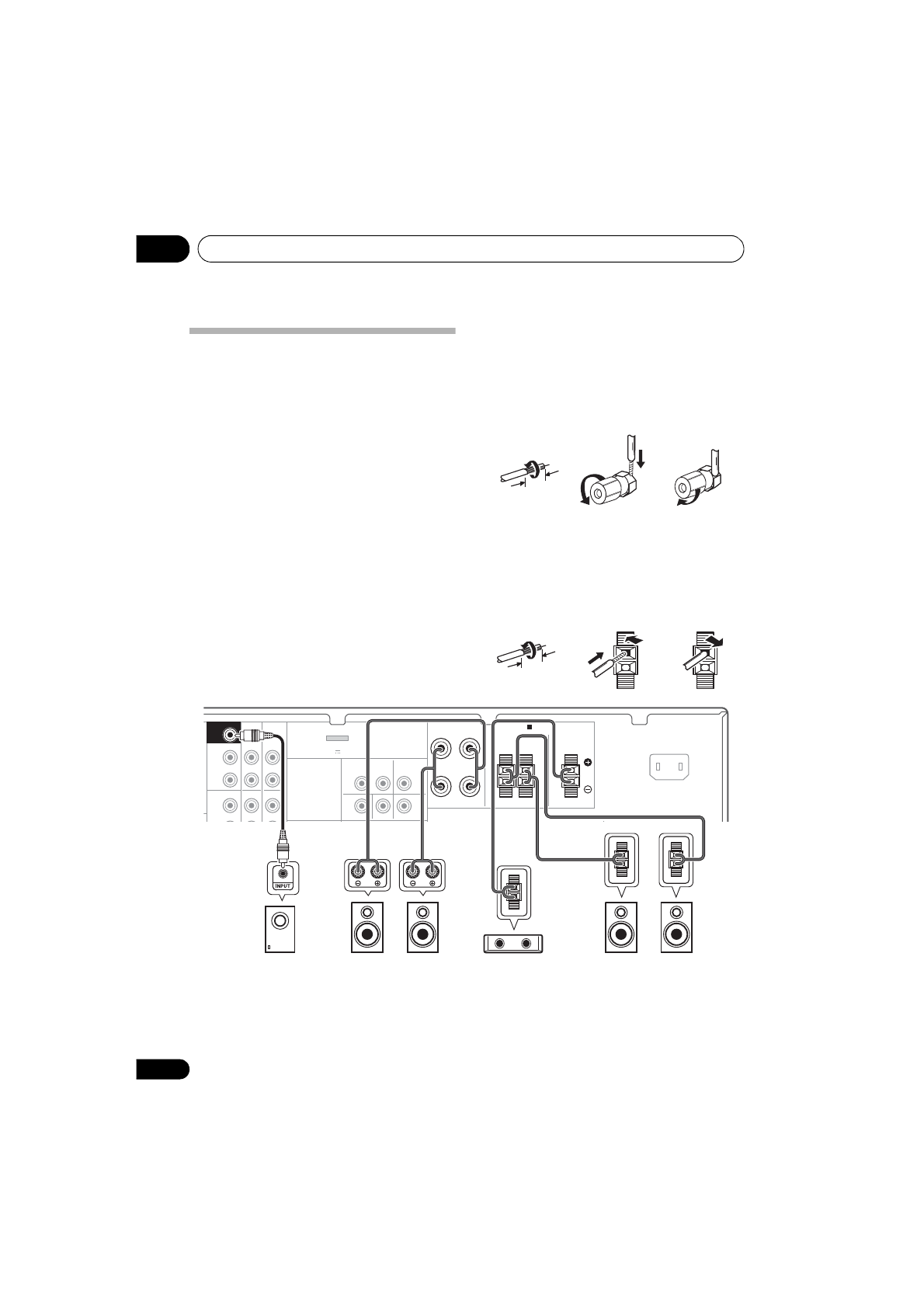

Connecting the speakers
The receiver will work with just two stereo
speakers (the front speakers in the diagram)
but using at least three speakers is
recommended, and a complete setup is best
for surround sound.
Make sure you connect the speaker on the
right to the right (
R
) terminal and the speaker
on the left to the left (
L
) terminal. Also make
sure the positive and negative (
+
/
–
) terminals
on the receiver match those on the speakers.
If you’re not using a subwoofer, change the
front speaker setting (see
Speaker setting
on
page 40) to
LARGE
.
Be sure to complete all connections before
connecting this unit to the AC power source.
Bare wire connections
Front speaker terminals:
1
Twist exposed wire strands together.
2
Loosen terminal and insert exposed wire.
3
Tighten terminal.
Center and surround speaker terminals:
1
Twist exposed wire strands together.
2
Push open the tabs and insert exposed
wire.
3
Release the tabs.
1
2
3
10 mm
1
2
3
10 mm
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
L
IN
IN
OUT
CD
DVR/VCR
MONITOR OUT DVD IN
BD IN
FRONT
SURROUND
CENTER
R
L
R
L
CD-R/TAPE
DVR/VCR
CD-R/TAPE
PRE OUT
E
ADAPTER PORT
VIDEO
SPEAKERS
A
SUBWOOFER
PRE OUT
(OUTPUT 5 V 100 mA MAX)
TV/SAT
IN
DVR/VCR
OUT IN
AC IN
SW
L
C
R
SL
SR
Center speaker
Surround speakers
Front speakers
Powered subwoofer
