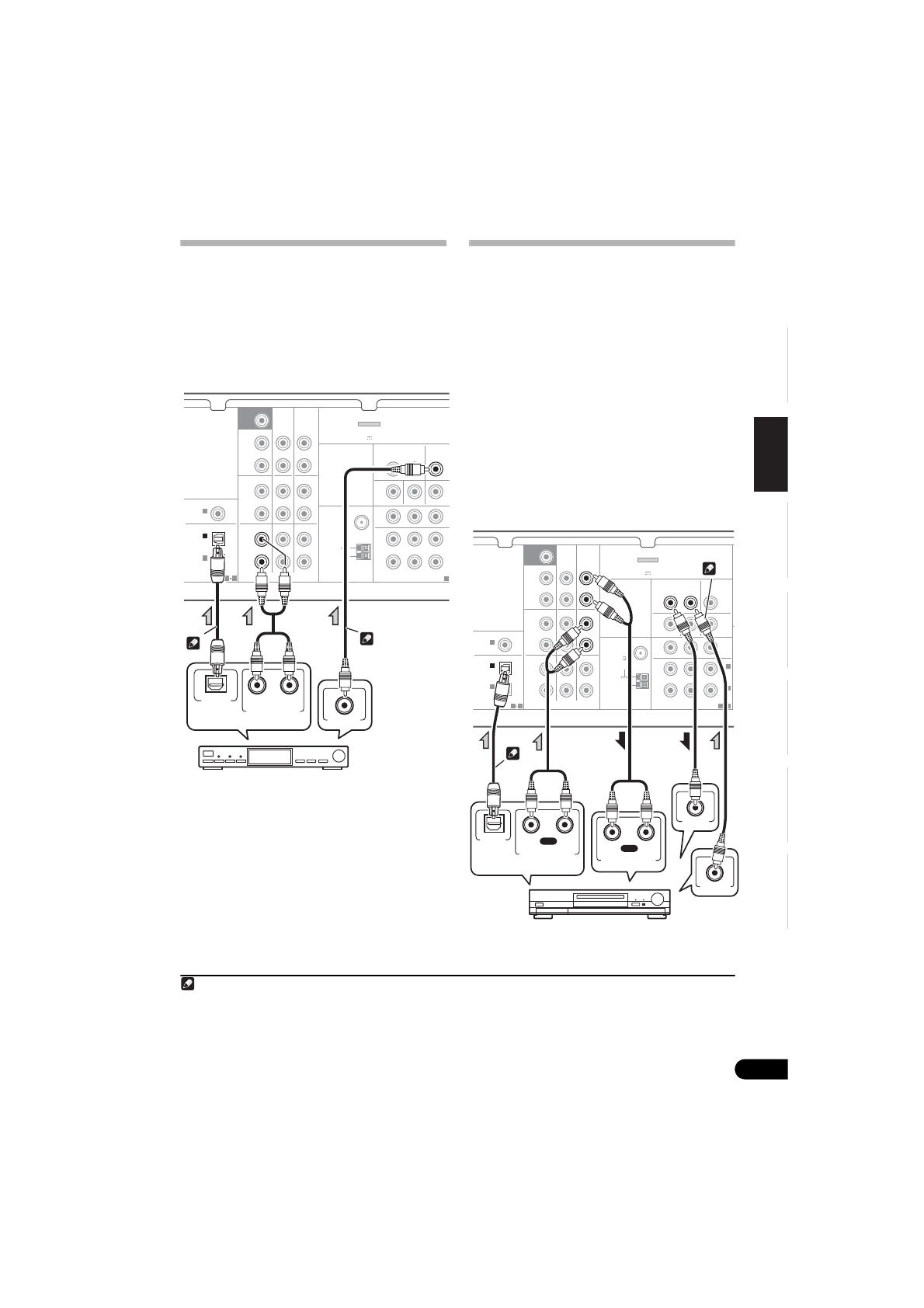

Raccordement d’un récepteur
satellite ou d’un boîtier
décodeur numérique
Les récepteurs satellites et par câble, ainsi que
les syntoniseurs de téléviseur numérique
terrestre sont tous des exemples de ce que l’on
appelle boîtiers décodeurs.
12
Raccordement d’un
enregistreur HDD/DVD,
magnétoscope et autres
sources vidéo
Ce récepteur est muni d’entrées et de sorties
audio/vidéo adaptées au raccordement
d’enregistreurs analogiques ou numériques,
tels que des magnétoscopes ou des
enregistreurs HDD/DVD.
• Seuls les signaux qui sont envoyés sur la
borne VIDEO IN peuvent être sortis au
niveau de la borne VIDEO OUT.
• Les signaux qui sont envoyés sur la borne
numérique ne peuvent pas être sortis au
niveau de la borne analogique.
Remarque
1 Si la connexion a été réalisée avec un câble optique, vous devrez indiquer à cet appareil l’entrée numérique à laquelle vous
avez connecté le boîtier décodeur ou l’équipement vidéo (voir la section
Choix du signal d’entrée
à la page 38).
2 Si le boîtier décodeur ou l’équipement vidéo possède aussi une sortie HDMI ou une sortie vidéo en composantes, vous pouvez
également la raccorder. Pour plus d’informations, consultez les sections
Connexion au moyen de l’interface HDMI
à la page 22
et
Utilisation des prises femelles vidéo en composantes
à la page 24.
