237
1. Аудиовыход правого канала
2. Аудиовход правого канала
3. Аудиовыход левого канала
4. Общий провод для аудио
5. Общий для синей составляющей
6. Аудиовход левого канала
7. Вход (синяя составляющая)
8. Управляющий сигнал для аудио/видео
9. Общий для зеленой составляющей
10. Не используется
11. Вход (зеленая составляющая)
12. Не используется
13. Общий для красной составляющей
14. Не используется
15. Вход (красная составляющая)
16. Управляющий сигнал для красной/
зеленой/синей составляющих
17. Общий для видео
18. Общий для управляющего сигнала
красной/зеленой/синей составляющих
19. Видеовыход
20. Видеовход (PAL/SECAM/NTSC)
21. Экран разъема
1. Аудиовыход правого канала
2. Аудиовход правого канала
3. Аудиовыход левого канала
4. Общий провод для аудио
5. Общий
6. Аудиовход левого канала
7. Не используется
8. Управляющий сигнал для аудио/видео
9. Общий
10. Управляющий сигнал AV LINK
11. Не используется
12. Не используется
13. Общий
14. Не используется
15. Вход сигнала цветности S-Video
16. Не используется
17. Общий для видео
18. Общий
19. Видеовыход
20. Видеовход
(PAL/SECAM/NTSC/S-Video)
21. Экран разъема
1. Аудиовыход правого канала
2. Аудиовход правого канала
3. Аудиовыход левого канала
4. Общий провод для аудио
5. Общий
6. Аудиовход левого канала
7. Не используется
8. Управляющий сигнал для аудио/видео
9. Общий
10. Не используется
11. Не используется
12. Не используется
13. Общий
14. Не используется
15. Не используется
16. Не используется
17. Общий для видео
18. Общий
19. Видеовыход
20. Видеовход
(PAL/SECAM/NTSC)
21. Экран разъема

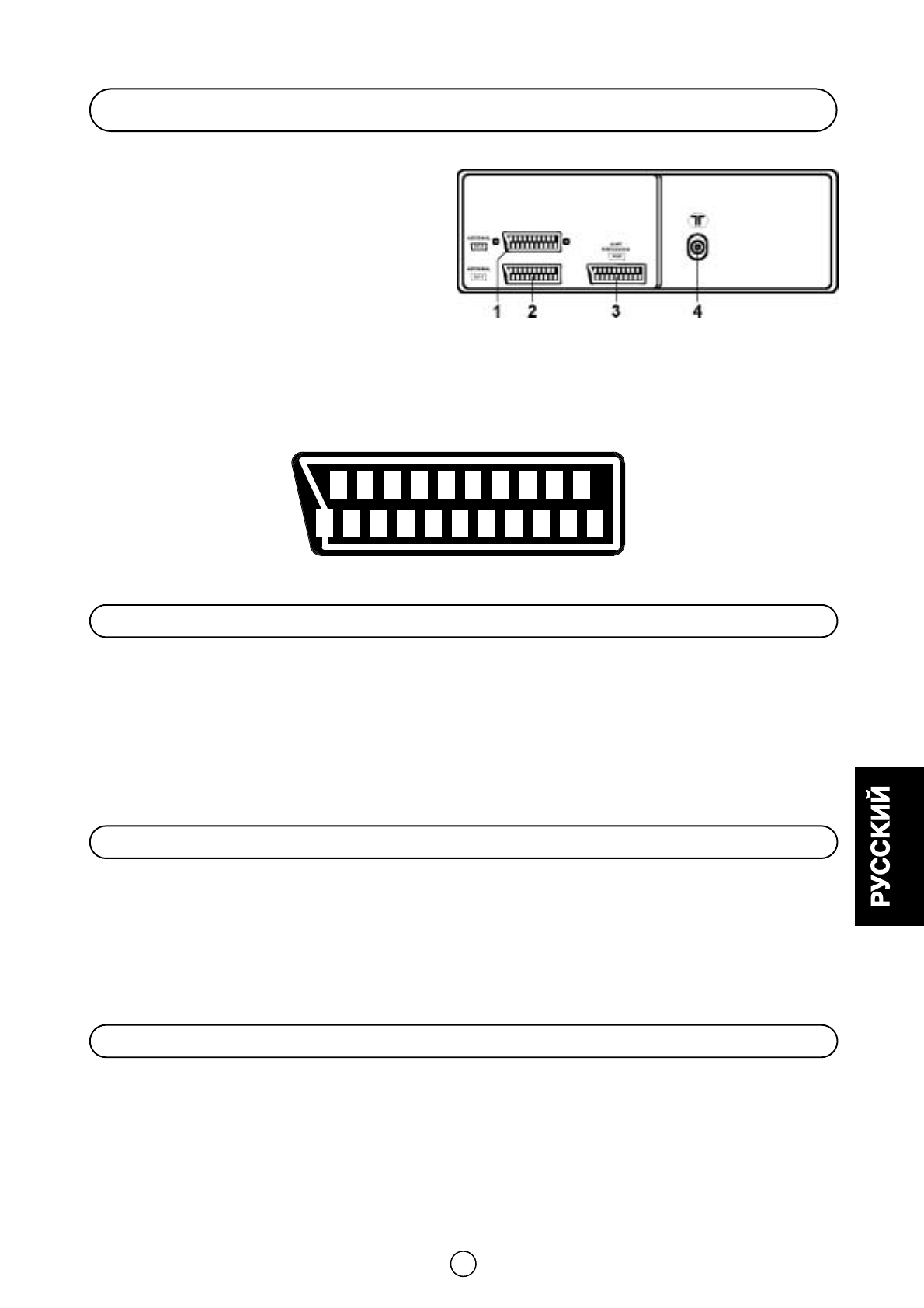

21-контактный Euro-SCART и 21-контактный аудио/видео разъем
Задняя панель телевизора
21-контактный вход/выход
1.
21-контактный разъем Audio/Video (AV-2)
с видеовходом PAL/SECAM/NTSC
2.
21-контактный разъем Audio/Video (AV-1)
с видеовходом PAL/SECAM/NTSC/S-Video
и каналом передачи управляющего
сигнала AV LINK
3.
21-контактный разъем Euro SCART (RGB)
с видеовходом PAL/SECAM/NTSC
ВЧ-вход
4.
Вход высокочастотного телевизионного сигнала
21
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
21-контактный разъем Euro SCART (RGB)
21-контактный разъем Аудио/Видео (AV-1) со входом S-Video
21-контактный аудио-/видеоразъем (AV-2)
