3.       Затяните винтик, чтобы зафиксировать окуляр в трубке.
Чтобы извлечь окуляр, ослабьте фиксирующий винтик на окуляр-

ной трубке и вытяните окуляр.
Окуляры обычно характеризуются фокусным расстоянием и диа-

метром посадочной втулки. Как правило, фокусное расстояние оку-

ляра написано у него на корпусе. Чем больше фокусное расстояние

окуляра (чем большее число написано), тем меньшее увеличение

он дает. И чем меньше фокусное расстояние (число), тем больше

увеличение. В основном вы будете использовать при наблюдениях

малые и средние увеличения. Дополнительная информация о том,

как определить увеличение, приведена в разделе «Вычисление

увеличения».
Диаметр посадочной втулки – это диаметр той части, которая вдви-

гается в диагональное зеркало или фокусировочное устройство.

Телескопы SkyProdigy работают с окулярами стандарта 1,25” (31,75 мм).

Фокусировка

Если при астрономических наблюдениях изображения звезд выгля-

дят слишком размытыми или их вовсе трудно увидеть, это значит, что

изображение не сфокусировано. Если вы будете поворачивать ручку

фокусировки слишком быстро, вы можете проскочить нужное поло-

жение фокусировки, не увидев изображения. Во избежание этого вы-

бирайте первой целью при наблюдениях какой-нибудь яркий объект

(например, Луну или планету), чтобы было видно его даже расфокуси-

рованное изображение. Для предварительной фокусировки в дневных

условиях можно использовать любой наземный объект, находящийся в

пятистах метрах или дальше.

Для моделей 70 и 130 мм:

Чтобы сфокусировать телескоп, просто поверните любую из двух ручек

фокусировки на окулярном конце оптической трубы (см. рис. 2-6 и 2-8).

Поворачивайте ручку фокусировки до тех пор, пока изображение не

станет четким. После этого, если повернуть ручку к себе, телескоп сфо-

кусируется на более близко расположенный объект, чем тот, который

вы сейчас наблюдаете. Если повернуть ручку от себя – сфокусируетесь

на объект более далекий, чем текущий. Модели 70 мм и 130 мм имеют

винт регулировки усилия фокусировки, которым можно зафиксиро-

вать найденное положение фокусировки.

Для модели 90 мм:

Ручка фокусировки, которая перемещает главное зеркало, рас-

положена на задней крышке телескопа рядом с диагональным

зеркалом. Поворачивайте ручку, пока изображение не станет

четким. После этого поворот по часовой стрелке сфокусирует теле-

скоп на более близкий объект, а против часовой стрелки – на более

дальний. Если ручка не поворачивается, значит, она достигла конца

хода механизма. Вращайте ручку в противоположном направле-

нии, чтобы получить четкое изображение.

Подключение компьютеризированного

пульта управления

Пульт управления телескопа SkyProdigy имеет на конце кабеля

модульный разъем, похожий на телефонный. Воткните разъем в

гнездо на основании вилочной монтировки и нажмите на него до

щелчка. Поместите пульт в держатель, установка которого описана
в разделе «Сборка».

Электропитание телескопа SkyProdigy

Телескоп SkyProdigy может питаться от 8-ми щелочных батарей

типа «D» или от приобретаемого дополнительно сетевого адаптера.

Для питания телескопа:
1.  Вставьте восемь батарей типа «D» в батарейный блок.
2.  Воткните разъем батарейного блока в 12В гнездо питания на

основании телескопа.

3.  Включите питание с помощью переключателя. На переклю-

чателе загорится индикатор, и включится дисплей пульта

управления.

В случае пропадания электропитания, оптическая труба может

перемещаться вручную только по высоте (вверх-вниз). В любом

случае, при наличии питания, телескоп всегда должен управляться

только при помощи пульта управления. Если включенный телескоп
перемещать вручную, он потеряет привязку к звездному небу.

Искатель StarPointer

Искатель StarPointer – это приспособление для наведения, не

имеющее увеличения. В нем применяется стекло с покрытием, как

будто проецирующим изображение маленькой красной точки на

наблюдаемый объект. StarPointer очень удобен для наведения на

наземные объекты днем и позволяет видеть, куда направлен теле-

скоп на ночном небе.
Держа открытыми оба глаза, и глядя через StarPointer, просто пере-

мещайте телескоп, пока красная точка не укажет на объект,

который вы видите «свободным» глазом. Красная точка воспроиз-

водится светодиодом, это не лазерный луч, и он не может повре-

дить стекло или ваши глаза. Искатель StarPointer оснащен регуля-

тором яркости, настройкой соосности по двум осям и креплением.

Прежде чем пользоваться искателем, его нужно закрепить на

телескопе и правильно выставить.

Установка искателя StarPointer

(SkyProdigy 70)

1.  Открутите серебристые гайки с двух стоек с резьбой, располо-

женных наверху оптической трубы (см. рис. 2-13).

2.  Поставьте крепление искателя на трубу так, чтобы стойки по-

пали в отверстия в креплении искателя, и при этом стеклянное

окошко искателя располагалось в направлении передней

части трубы.

3.  Зафиксируйте крепление искателя серебристыми гайками.

Установка искателя StarPointer

(SkyProdigy 90 и 130)

1.  Вставьте крепление искателя в платформу типа «ласточкин

хвост», расположенную над фокусировочным устройством (см.

рис. 2-14).

2.  Расположите искатель так, чтобы его стеклянное окно было

обращено к передней части трубы.

3.  Закрепите крепление искателя фиксирующим винтом на

платформе.

Работа с искателем StarPointer

Электропитание искателя осуществляется от 3В литиевой батареи

типа CR2032, расположенной под передней частью искателя. Как и

любой другой искатель, перед использованием StarPointer должен

быть правильно выставлен вдоль оптической оси телескопа. Этот

несложный процесс производится с помощью ручек настройки

высоты и азимута, расположенных на боковой и нижней части ис-

кателя.

1.  Перед использованием искателя необходимо удалить пласти-

ковую прокладку, защищающую батарею от разряда (см. рис.

2-15).

2.  Чтобы включить StarPointer, поверните регулятор яркости по

часовой стрелке до щелчка. Чтобы увеличить яркость красной

точки – поворачивайте регулятор далее вплоть до упора.

3.  Найдите какой-либо удаленный объект и поставьте его в центр

поля зрения окуляра с малым увеличением. Если настройка

производится днем, выбирайте объект не менее чем в 500

метрах от вас. Если же ночью – наведитесь на Луну или яркую

звезду. Используйте четыре клавиши направления на пульте,

чтобы перемещать трубу телескопа влево-вправо и вверх-

вниз.

4.  Держа оба глаза открытыми, посмотрите на звезду сквозь

стеклянное окошко искателя. Если он выставлен точно, вы уви-

дите красную точку, совпадающую со звездой. Если искатель

не выставлен – оцените, куда смещена красная точка относи-

тельно звезды.

5.  Не двигая телескоп, поворачивайте регуляторы высоты и ази-

мута искателя (см. рис. 2-12), пока красная точка не совпадет с

нужным объектом.

Если светодиодная точка ярче, чем звезда, по которой производит-

ся настройка, звезду может быть плохо видно. Поверните регуля-

тор яркости искателя против часовой стрелки, пока яркости точки

и звезды не сравняются. При этом будет проще выполнить точную

настройку. Теперь StarPointer готов к использованию.

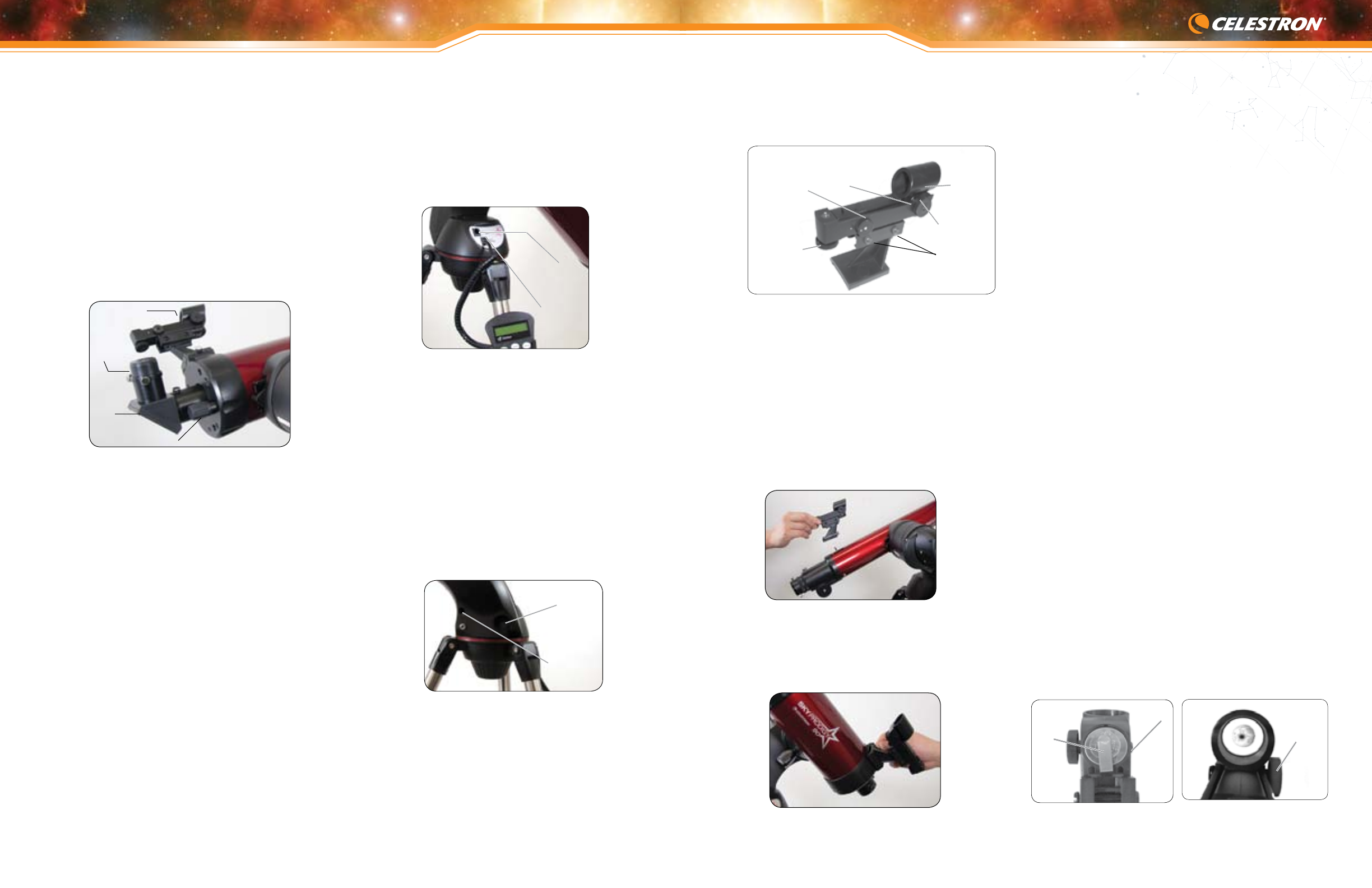

Р у ко в о д с т в о   п о л ь з о в ат е л я

Защитная

крышка

Батарея

РИСУНОК 2-15

БАТАРЕйНый ОТСЕК

Ручка

настройки

по азимуту

РИСУНОК 2-16

НАСТРОйКА ИСКАТЕЛя

10

11

РИСУНОК 2-9

ВИЗУАЛьНыЕ ПРИНАДЛЕжНОСТИ SkyPRODIGyDIGy

Окуляр

Искатель

StarPointer

Ручка фокусировки

Диагональное

зеркало

РИСУНОК 2-11

Переключатель

питания

Гнездо питания

12В

РИСУНОК 2-12

ИСКАТЕЛь StArPointer С КРЕПЛЕНИЕм

Зрительная

трубка

Ручка

настройки

по азимуту

Переключатель

питания/

регулятор

яркости

Ручка

настройки по

высотеl

Винты

крепления

ласточкиного

хвоста

Отсек батареи

(не показан)

РИСУНОК 2-13

УСТАНОВКА ИСКАТЕЛя STaRPOInTeR НА SkyPRODIGy 70

РИСУНОК 2-14

УСТАНОВКА ИСКАТЕЛя STaRPOInTeR НА SkyPRODIGy

90 И 130

РИСУНОК 2-10

Вспомогательный

порт

Порт пульта

управления
