сБоРка

Телескоп SkyProdigy поставляется частично собранным и может

быть приведен в рабочее состояние в течение нескольких минут. В

коробке с телескопом также можно найти следующие принадлеж-

ности:

•

2 окуляра стандарта 1,25” (31,75 мм) с фокусными расстояния-

ми 25 мм и 9 мм.

•

Диагональное зеркало стандарта 1,25” (31,75 мм) (только для

моделей SkyProdigy 70 и 90)

•

Искатель StarPointer с креплением

•

Лоток для принадлежностей

•

Астрономическое программное обеспечение TheSkyX First

Light

•

Компьютеризированный пульт управления

Сборка телескопа SkyProdigy

Ваш SkyProdigy поставляется в виде трех больших узлов: оптиче-

ской трубы, вилочной монтировки и треноги. Эти узлы могут быть

собраны вместе в течение нескольких секунд за счет использо-

вания большого винта крепления треноги, расположенного под

ее крепежной платформой, а также крепления трубы с зажимом

типа «ласточкин хвост», расположенным на вилочной монтировке.

Распакуйте все принадлежности и сохраните их индивидуальную

упаковку на случай транспортировки телескопа. Прежде чем

присоединять оптические принадлежности, нужно установить

монтировку и трубу на треногу. Сначала установите лоток для при-

надлежностей на треногу:
1.  Достаньте треногу из коробки и разведите ее ноги так, чтобы

полностью развернулась центральная стяжка.

2.  Поместите лоток для принадлежностей на центральной стяж-

ке между ногами треноги (см. рис. 2-1).

3.  Поверните лоток так, чтобы выемки на его центральном отвер-

стии совпали с выступами на центральной стяжке.

4.  Наконец, поверните лоток так, чтобы его наконечники вдвину-

лись в фиксирующие зажимы стяжки до защелкивания.

Также желательно до установки монтировки и трубы выста-
вить треногу по уровню, регулируя высоту той или иной ноги.
Небольшие корректировки могут быть сделаны позже. Чтобы
отрегулировать высоту ноги:

1. Ослабьте зажимные винты на ногах треноги.
2. Выдвиньте нижние секции ног на 15 – 20 см.
3. Регулировкой высоты отдельных ног выставьте треногу так,

чтобы пузырек уровня оказался в центре (см. рис. 2-2).
4. Зафиксируйте зажимные винты на ногах треноги.

Установка держателя пульта управления

Телескоп SkyProdigy поставляется с держателем пульта, который

можно удобно разместить на любой ноге треноги. Для установки

держателя расположите его прямоугольным пластиковым высту-

пом вверх и прижмите к ноге треноги так, чтобы он защелкнулся на

ней (см. рис. 2-3).

Установка вилочной монтировки на треногу

На собранную треногу можно легко установить вилочную мон-
тировку и закрепить винтом, расположенным под платформой
треноги. Для этого:

1.  Поместите основание вилочной монтировки в выемку на

платформе треноги.

2.  Вкрутите винт крепления в резьбу внизу основания

монтировки и затяните его (см. рис. 2-4).

Установка телескопа на вилочную монтировку

Оптическая труба вашего телескопа оснащена крепежной пласти-

ной типа «ласточкин хвост», посредством которой труба устанавли-

вается на вилочную монтировку. Для этого (см. рис. 2-5).

Ослабьте винт зажима трубы.

1.  Ослабьте винт зажима трубы.
2.  Вдвиньте пластину ласточкиного хвоста на трубе телескопа в

зажим вилочной монтировки до упора пластины в ограничи-

тель. Убедитесь, что логотип на трубе ориентирован правиль-

но (не перевернут), когда труба установлена на монтировку.

3.  Закрепите трубу, затянув винт зажима на монтировке.

Ваш SkyProdigy полностью собран и готов к установке при-
надлежностей.

Диагональное зеркало

(Применимо только для моделей 70 мм и 90 мм)

Диагональное зеркало отклоняет свет под прямым углом к
оптической оси телескопа. Это имеет значение для астроно-
мических наблюдений, поскольку позволяет вам наблюдать
из более удобного положения, чем если смотреть вдоль
оптической оси. Чтобы присоединить диагональное зеркало:

1.  Выкрутите винтик на окулярном адаптере на конце трубки фо-

кусировочного устройства так, чтобы он не перекрывал вход в

трубку. Снимите защитную крышку с трубки фокусировочного

устройства.

2.  Вдвиньте хромированную часть диагонального зеркала в

окулярный адаптер.

3.  Затяните винтик на окулярном узле, чтобы зафиксировать диа-

гональное зеркало в трубке.

Если нужно поменять ориентацию диагонального зеркала
– ослабьте фиксирующий винтик, поверните зеркало в желае-
мое положение и снова затяните винтик.

Окуляр

Окуляр – это оптический элемент, который увеличивает постро-

енное телескопом изображение. Окуляр устанавливается или

непосредственно в фокусировочное устройство (130-мм модель)

или в диагональное зеркало (модели 70 и 90 мм). Чтобы установить

окуляр:

Для моделей 70 и 90 мм:

1.   Ослабьте фиксирующий винтик на диагональном зеркале, что-

бы он не перекрывал внутренний диаметр окулярного конца

диагонального зеркала.

2.  Снимите защитную крышку с окулярной трубки диагональ-

ного зеркала.

3.  Вдвиньте хромированную часть 25-мм окуляра малого увели-

чения в диагональное зеркало.

4.   Затяните винтик, чтобы зафиксировать окуляр.

Чтобы извлечь окуляр, ослабьте фиксирующий винтик на трубке

диагонального зеркала и вытяните окуляр.

Для модели 130 мм:

1.  Ослабьте винтик на окулярном адаптере на конце трубки

фокусировочного устройства и снимите защитную крыш-
ку с трубки.

2.  Вдвиньте хромированную часть 25-мм окуляра малого

увеличения в окулярный адаптер

Р у ко в о д с т в о   п о л ь з о в ат е л я

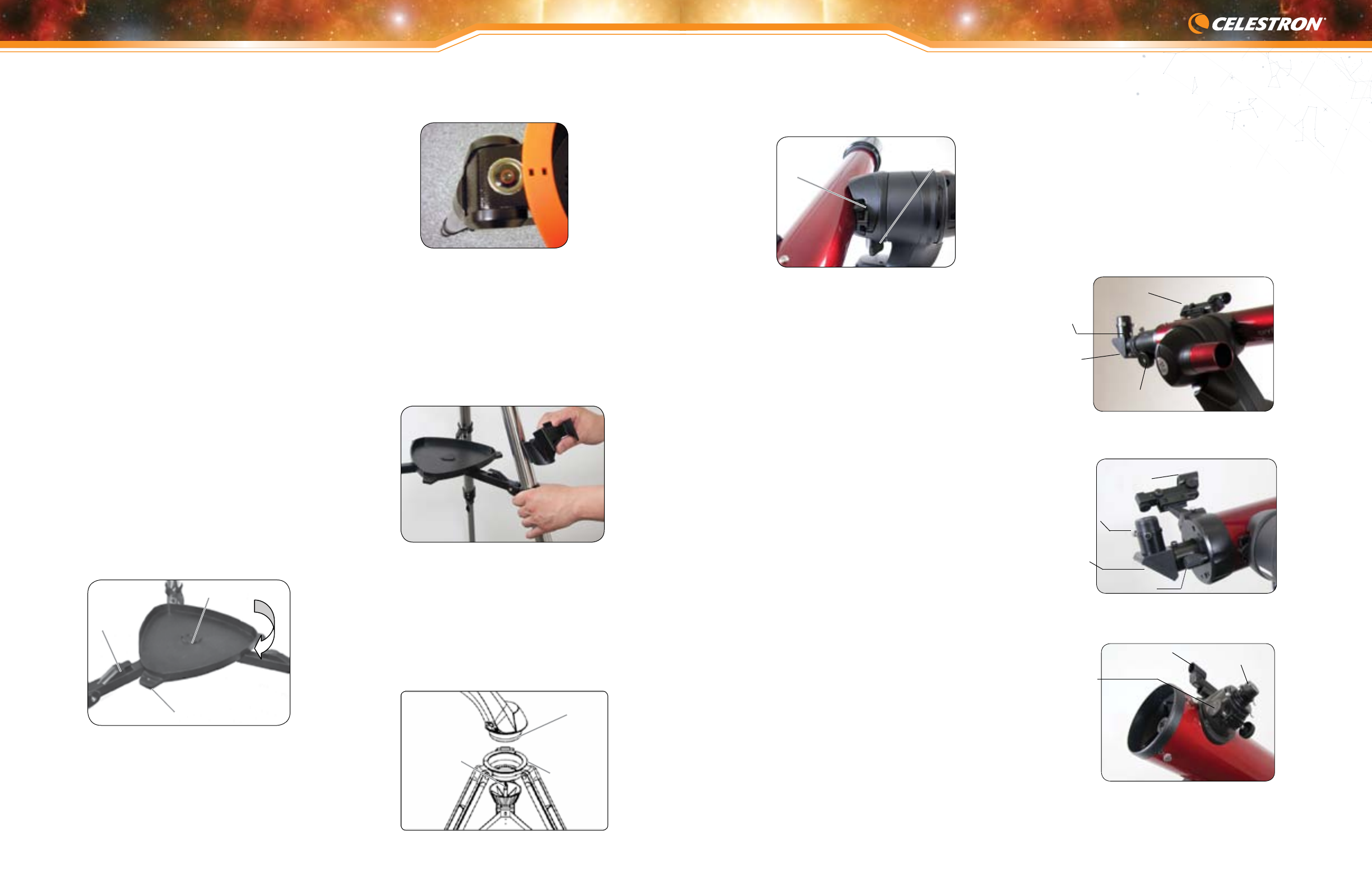

РИСУНОК 2-1

Выступ

Наконечник

Зажим

РИСУНОК 2-2

Установка по уровню

РИСУНОК 2-3

РИСУНОК 2-4

Платформа

треноги

Винт

крепления

Основание

монтировки

8

9

Ручка

фокусировки

РИСУНОК 2-6

ВИЗУАЛьНыЕ ПРИНАДЛЕжНОСТИ ДЛя SkyPRODIGy 70

Окуляр

Искатель

StarPointer

Диагональное

зеркало

РИСУНОК 2-5

Пластина

«ласточкин

хвост»

Винт зажима

трубы

РИСУНОК 2-8

ВИЗУАЛьНыЕ ПРИНАДЛЕжНОСТИ ДЛя SkyPRODIGy 130

Окуляр

Ручка

фокусировки

Искатель

StarPointer

Ручка

фокусировки

РИСУНОК 2-7

ВИЗУАЛьНыЕ ПРИНАДЛЕжНОСТИ ДЛя SkyPRODIGy 90

Окуляр

Искатель

StarPointer

Диагональное

зеркало
