41
TECH ARC 205 B

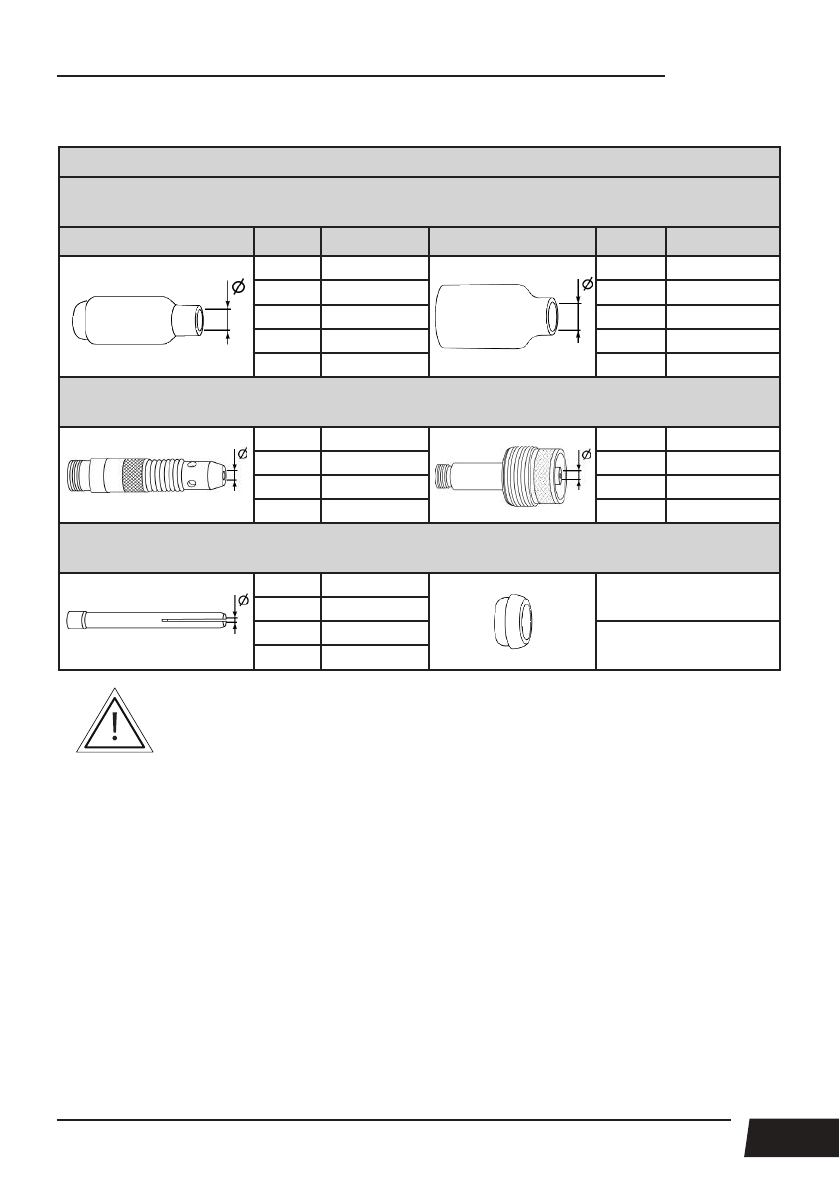

Таблица 12.4. Расходные материалы для горелок серии TS 17/26.
Серия горелки TS 17/26
Сопло выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше диаметр сопла.
Для обычного сопла
Ø
*
Артикул
Для газовой линзы
Ø
Артикул
6,5
IGS0007
6,5
IGS0086
8
IGS0008
8
IGS0087
9,5
IGS0009
9,5
IGS0088
11
IGS0005
11
IGS0089
12,5
IGS0001
12,5
IGS0085
Держатель цанги выбирается в зависимости от диаметра вольфрамового электрода.
Диаметр держателя цанги должен быть равен диаметру выбранного электрода.
1,6
IGF0006-16
1,6
IGF0001-16
2,0
IGF0006-20
2,0
IGF0001-20
2,4
IGF0006-24
2,4
IGF0001-24
3,2
IGF0006-32
3,2
IGF0001-32
Цанга выбирается в зависимости от диаметра вольфрамового электрода. Диаметр цанги
должен быть равен диаметру выбранного электрода. Цанги взаимозаменяемы.
1,6
IGU0006-16
Для газовой линзы.
Кольцо IGK0008.
2,0
IGU0006-20
2,4
IGU0006-24
Для обычного сопла.
Кольцо IGK0007.
3,2
IGU0006-32
В таблице представлены наиболее часто используемые позиции.
