19
TECH ARC 205 B
2.
На передней панели сварочного аппарата
имеется два панельных разъема «+» и «-».
Для плотного закрепления кабеля с элек-
трододержателем и кабеля с клеммой
заземления в разъемах необходимо вставить
силовой наконечник (См. таблицу 8.1) с со-
ответствующим кабелем в панельный разъем
(См. таблицу 8.2) до упора и повернуть его
по часовой стрелке до упора (См. рис. 8.3).

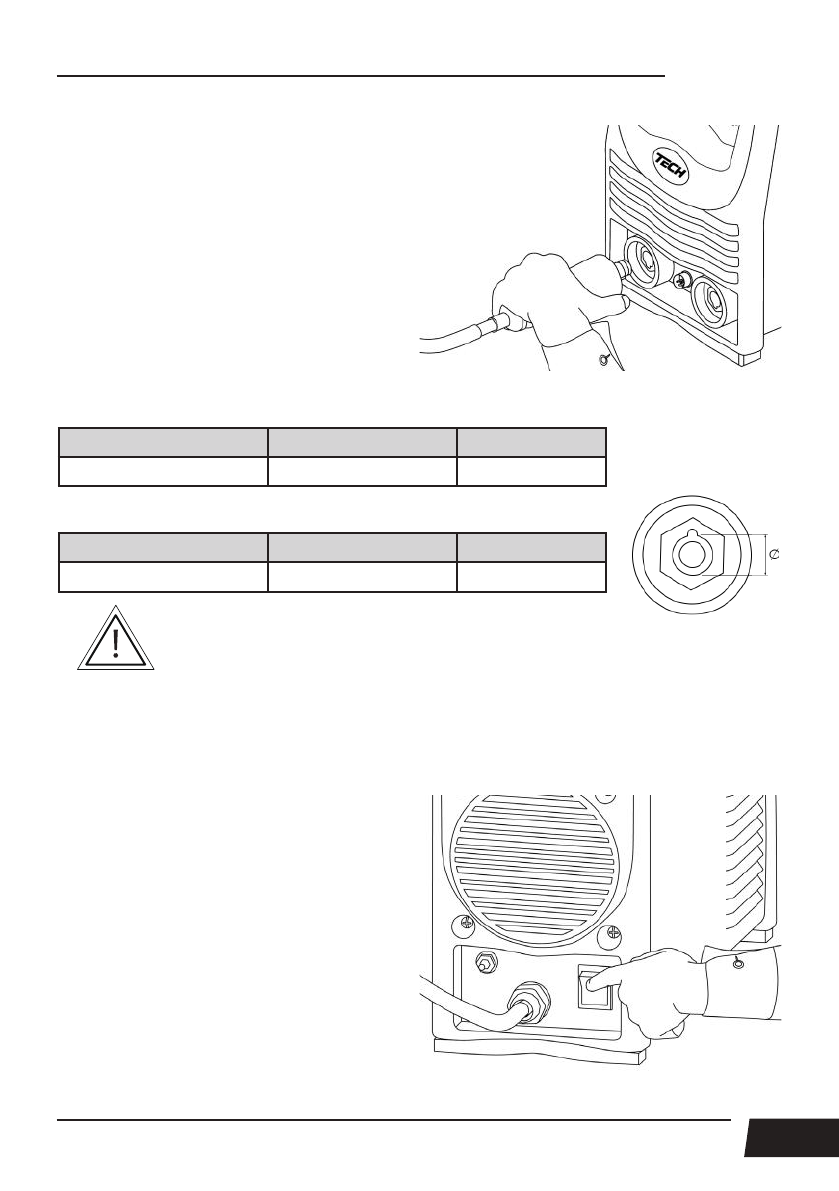

Рис. 8.3. Подключение сварочных кабелей.
Таблица 8.1. Кабельная вилка.
Наименование
Сечение кабеля, мм
Артикул
Кабельная вилка 35–50
35-50
ISQ0077
Таблица 8.2. Панельная розетка.
Наименование
Сечение кабеля, мм
Ø
, мм
Панельная розетка 35-50
35-50
13
При неплотном подсоединении кабелей возможны выгорания панельных
розеток и выход из строя источника питания.
Выбирайте способ подключения и режимы сварки в зависимости от конкретной ситуации
и типа электрода, согласно рекомендациям производителя материалов или требованиям тех-
нологического процесса (См. раздел 9). Неправильное подключение оборудования может
вызвать нестабильность горения дуги, разбрызгивание расплавленного металла и прилипа-
ние электрода.
3.
Включите сварочный аппарат
(См. рис. 8.4).
Рис. 8.4. Включите аппарат.
